SPÉCIFICATIONS
23
2-6 HySpeed HT2000 Mode d’emploi
17.75 (450.85)
11.75 (298.45) 3.62 (91.92)
2" (50 mm) or
1.75" (44 mm)
See Section 9
2.38
(60.48)
45
°
Source de courant (suite)
Dimensions et poids :
Profondeur .................................................................1040 mm
Largeur ......................................................................710 mm
Hauteur ......................................................................900 mm; Source de courant CE : 1040 mm
Poids..........................................................................351 kg; Source de courant CE : 364 kg
Refroidissement de la torche .....................................Par air forcé (Classe F)
Capacité du réservoir ................................................11 litres

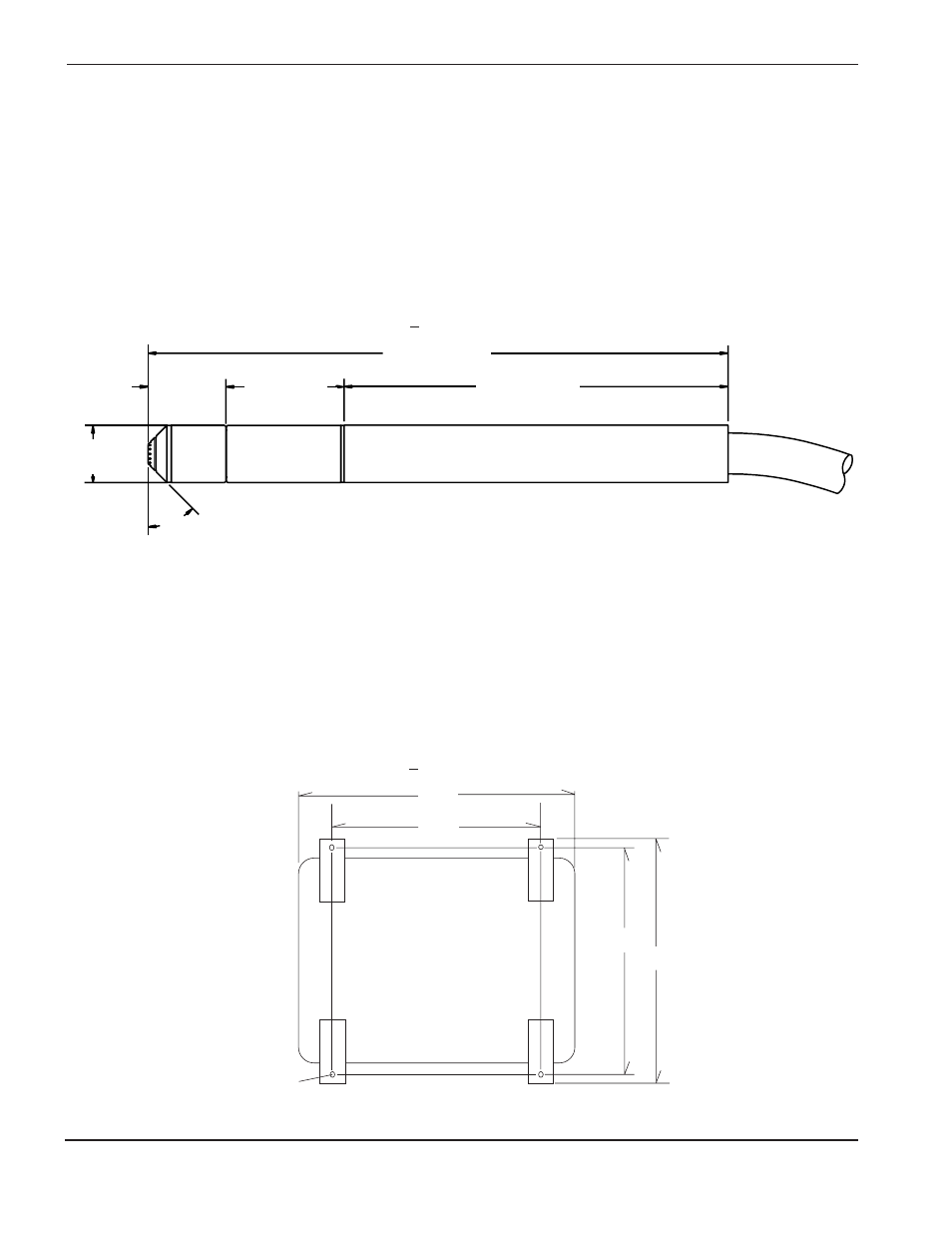

Figure 2-1 Encombrement – Console haute fréquence à distance
Torche mécanique (illustré sans bloc d’électrovannes)
50 mm ou 44 mm
Voir Section 7
16"
12-3/8"
13-5/8"
14-5/8"
5/16"
dia. (4) 8 mm
dia. (4)
410 mm
314 mm
347 mm
372 mm
Epaisseur maximale de coupe ..................................50 mm
Courant maximum pour un facteur
de marche de 100 % .................................................200 A
Débit du gaz plasma
Débit du gaz secondaire
Voir les Tableaux de découpage
dans la section Fonctionnement
pour des spécifications précises.
Débit du liquide réfrigérant ........................................3 l/min
Poids..........................................................................1,13 kg
Console haute fréquence à distance (N o 073067)
Torche mécanique HySpeed HT2000 (N o 128381, 128367 ou 128141)
