ANNEXE A
20
a-2 HySpeed HT2000 Mode d’emploi
Généralités
Cette annexe permet à un électricien qualifié de connecter le câble d’alimentation au filtre suppresseur de
perturbation électromagnétique sur toutes les sources de courant CE de 220/380/415 V (073198, 073199).
Câble d’alimentation
Le client doit fournir le câble d’alimentation. Voir Câble d’alimentation aux pages 3-5 et 3-6 pour les grosseurs de
câbles recommandées. La spécification et l’installation finales du cordon d’alimentation doivent être effectués par
un électricien accrédité et conformément aux codes nationaux ou locaux applicables. Voir Source d’alimentation
principale à la page a-2 qui donne des recommandations supplémentaires sur le blindage des câbles
d’alimentation.
Connexion du câble d’alimentation
Connecter d’abord une extrémité du câble d’alimentation au filtre suppresseur, puis connecter l’autre extrémité au
sectionneur.
Source de courant
1. Placer le filtre suppresseur sur l’arrière de la source de courant (voir fig. a-1).

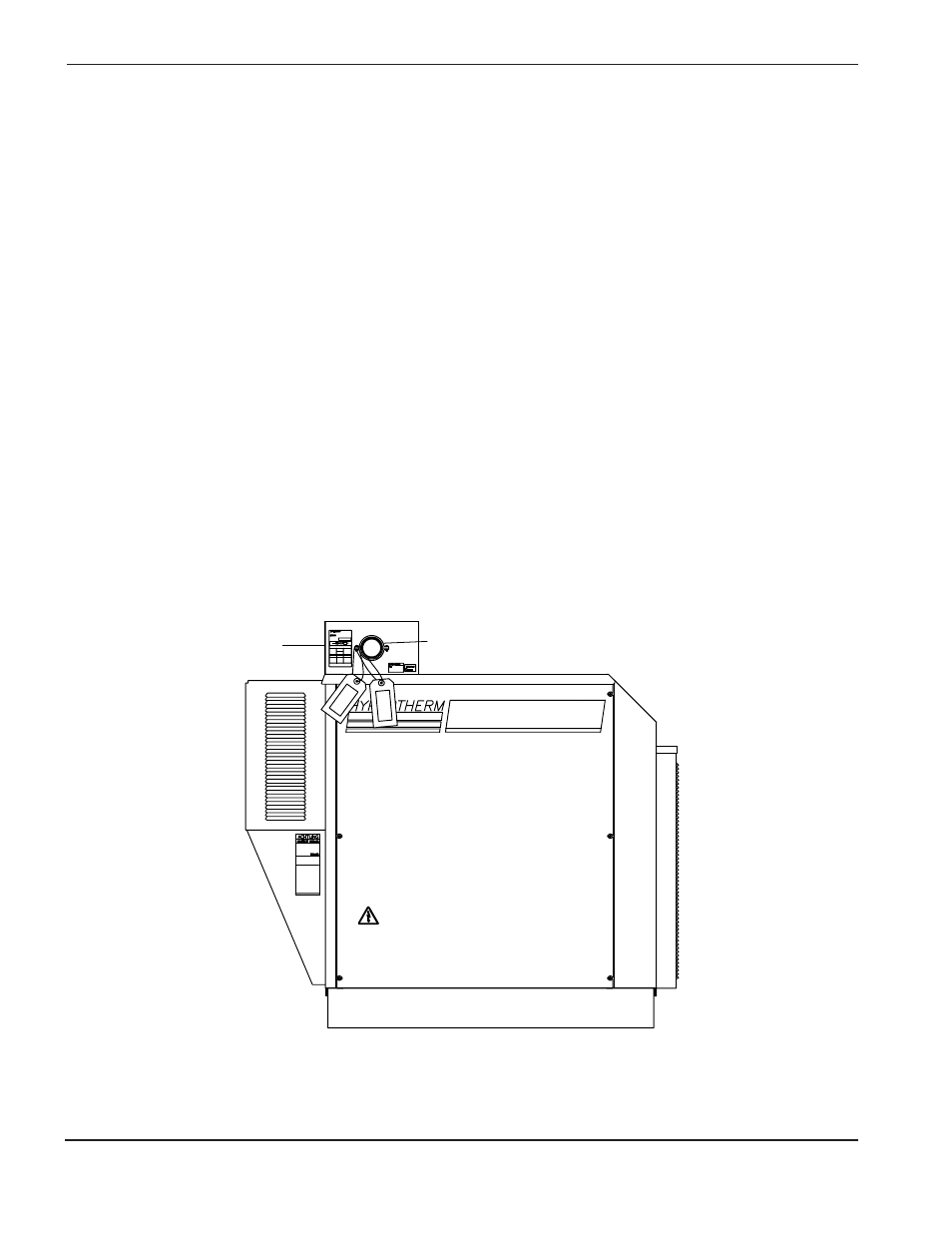

Figure a-1 Source de courant HT2000 avec filtre suppresseur – Vue latérale
Filtre suppresseur Serre-câble
HySpeed HT2000
