FONCTIONNEMENT
23
6-24 HySpeed HT2000 Mode d’emploi
Acier inoxydable
200 A Plasma H35 / Gaz secondaire N
2
Tubulure d’argon-hydrogène (073109) requis*
Cette combinaison de gaz (Hypertherm recommande un mélange de 35 % hydrogène
et 65 % argon pour le gaz plasma) permet l’épaisseur maximum de coupe, avec un
minimum de bavures, un minimum de nitruration et d’oxydation à la surface, excellente soudabilité et
excellente qualité de coupe quand l’épaisseur dépasse 12 mm. Quand l’épaisseur est moins de 12 mm, il
peut se former trop de bavures. La durée utile de l’électrode augmente avec cette combinaison.

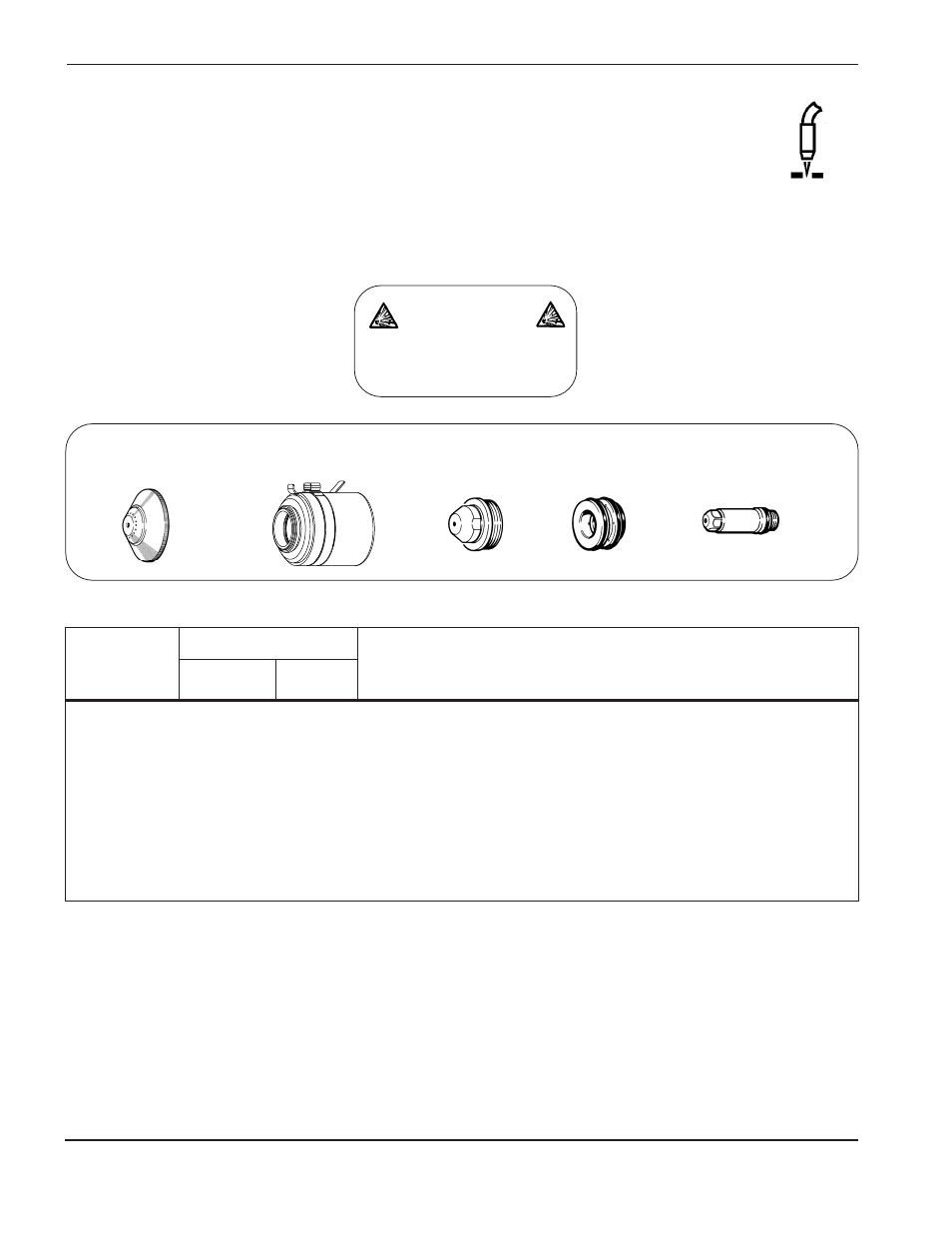

020602
Protecteur 120837
Couvercle de retenue 020608
Buse 020607
Anneau de gaz 020415
Électrode
% du débit Pression Distance Hauteur de Réglage Délai
de gaz plasma du gaz torche- perçage initiale de tension Vitesse de approx. de
Epaisseur Débit préliminaire Marche secondaire pièce de la torche dd’arc déplacement mouvement
du métal (%H35) (%H35) (N
2
) (psi/ bar) (mm) (mm) (V) (mm/min) (sec)
DECOUPAGE
1
⁄
4
" 6 mm 25 25 60/4 5 10 135 1600 1,0
3 ⁄ 8 " 10 mm 5 10 140 1300 1,0
1 ⁄ 2 " 12 mm 42 42 130 5 10 140 1100 2,0
5 ⁄ 8 " 15 mm l/min l/min l/min 6 12 145 940 2,0
3 ⁄ 4 " 20 mm 6 12 150 810 2,5
7 ⁄ 8 " 22 mm 8 16 155 690 2,5
1" 25 mm 8 16 155 560
1
1
⁄
4
" 32 mm 8 16 165 400
1 1 ⁄ 2 " 38 mm 8 16 170 280
1 3 ⁄ 4 " 44 mm 8 16 180 200
2" 50 mm 8 16 185 150
* Voir Section 7 pour l’installation et opération avec tubulure d’argon-hydrogène.
Notes : Régler la pression d’entrée du d’argon-hydrogène gaz plasma à 120 lb/po
2
(8,3 bars).
Régler la pression d’entrée du azote gaz de protection à 90 lb/po
2
(6,2 bars).
Il n'est pas recommandé de découper les pièces de plus de 38 mm d'épaisseur.
Le coupage de production de plus de 22 mm d’épaisseur n’est pas recommandé.
Au-dessus de l’eau uniquement
AVERTISSEMENT
N’utilisez pas la buse de
rideau d’eau avec la tubulure
d’argon-hydrogène !
