PRÉINSTALLATION
2/15/97
3-8 HySpeed HT2000 Mode d’emploi
Configurations des transformateurs T1 et T2 en 240/380/400/415 V
Sauf indication contraire, la source de courant 220/380/400/415 V triphasée, 50 Hz sort normalement de l’usine
réglée pour un fonctionnement en 380 V. Pour régler la source de courant sur une tension différente (220 ou
415 V), on doit reconfigurer le transformateur de commande T1 et le transformateur T2 de 30 kW (voir la fig. 3-2).

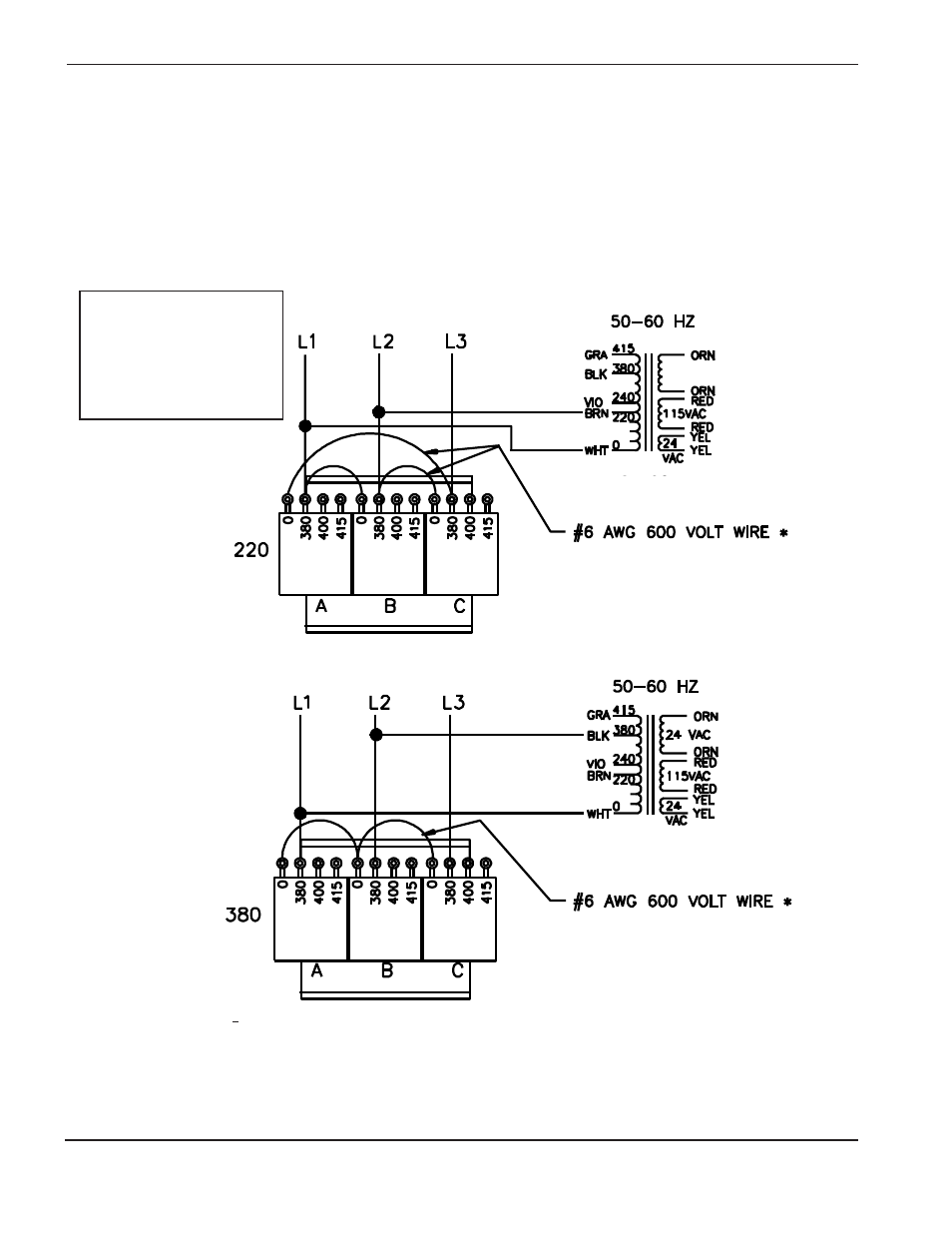

Figure 3-2 Configurations des transformateurs T1 et T2 220/380/415 V – 1 de 2
* Le fil long N o 6, nécessaire pour un montage
∆
est expédié avec chaque appareil. S’en
débarrasser s’il n’est pas nécessaire.
Codes des couleurs
GRA = GRS WHT = BLN
BLA = NOR ORN = ORN
VIO = VIO RED = RGE
BRN = BRN YEL = JNE
T1
T1
T2
T2
