N
o
pièce Longueur
023902
6 pi (2 m)
023851
15 pi (4,6 m)
023852
25 pi (7,6 m)
023853
35 pi (10,6 m)
023854
50 pi (15 m)
023855
75 pi (23 m)
023856
100 pi (30,5 m)
123650
115 pi (35 m)
023903
125 pi (38 m)
023857
150 pi (46 m)
023858
200 pi (61 m)
INSTALLATION
20
HySpeed HT2000
Mode d’emploi
4-15

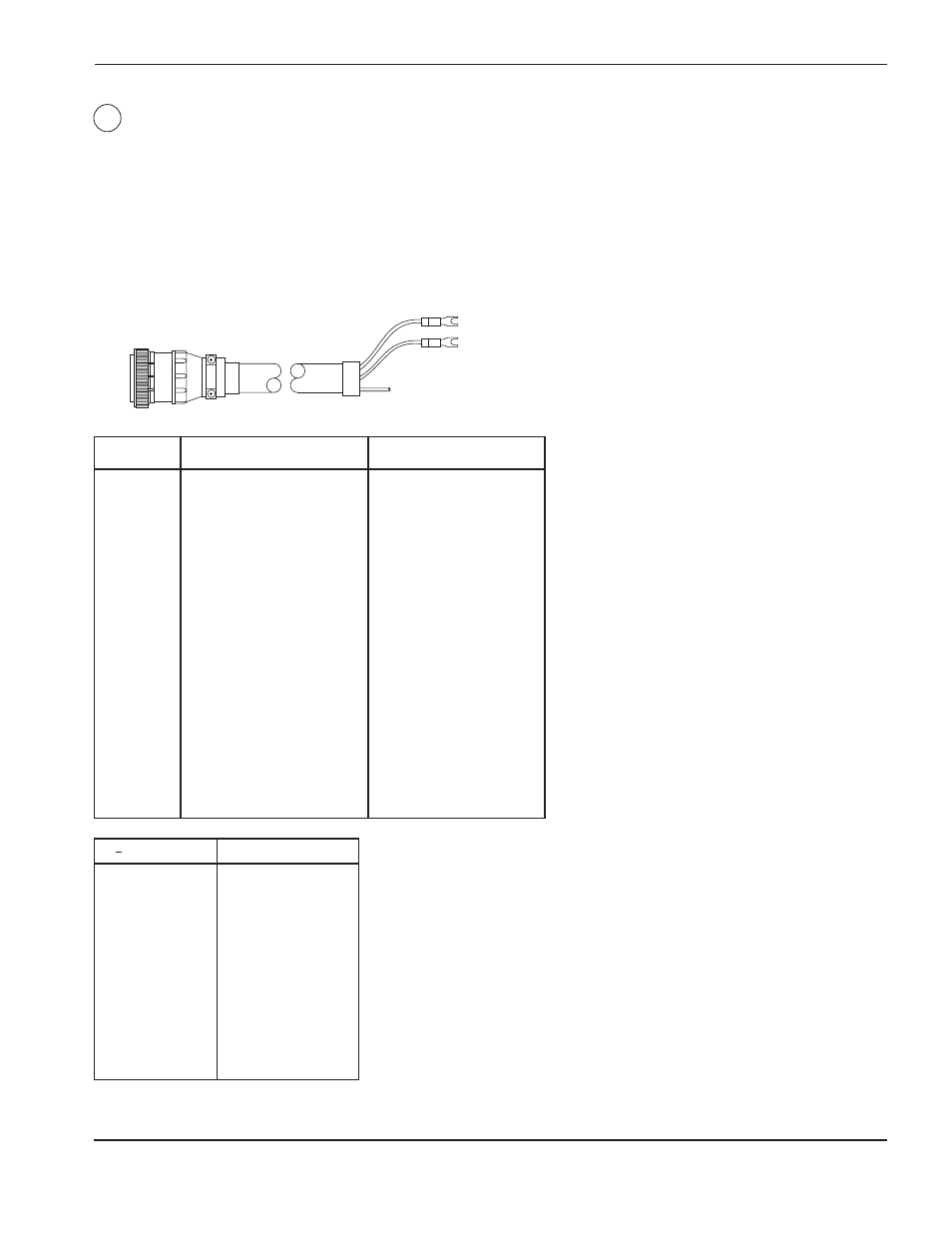

Câble d’interface tension/courant machine – Source de courant à l’interface machine
Nota : Si vous utilisez une télécommande tension/courant pour régler la tension et le courant,
sautez cette étape.
Avant de connecter le câble d’interface tension-courant de la machine, voir les schémas de câblage dans ce
manuel et s’assurer que la bonne fiche est bien connectée à la prise REC6 du CI de la commande µP.
Brancher la fiche du câble d’interface machine marquée 1X7 à la prise à l’arrière de la source de courant marquée
MACHINE V/C 1X7 (fig. 4-10).
De 1X7
Couleur
Signal
2
Blanc
Courant 10
3
Rouge
Courant 20
4
Vert
Courant 40
5
Orange
Courant 80
6
Bleu
Courant 100
7
Blanc/Noir
Courant 200
10
Nu
Blindage
11
Bleu/Noir
Com. courant 1
12
Noir/Blanc
Réserve
13
Rouge/Blanc
Réserve
16
Noir/Rouge
Tension V5
17
Blanc/Rouge
Tension V10
18
Orange/Rouge
Tension V20
19
Bleu/Rouge
Tension V40
20
Rouge/Vert
Tension V80
21
Orange/Vert
Tension V100
22
Noir/Blanc/Rouge
Tension V200
23
Blanc/Noir/Rouge
Tension VCOM
Figure 4-9
Câble d’interface tension/courant machine – Source de courant à l’interface ordinateur
machine
9
1X7
