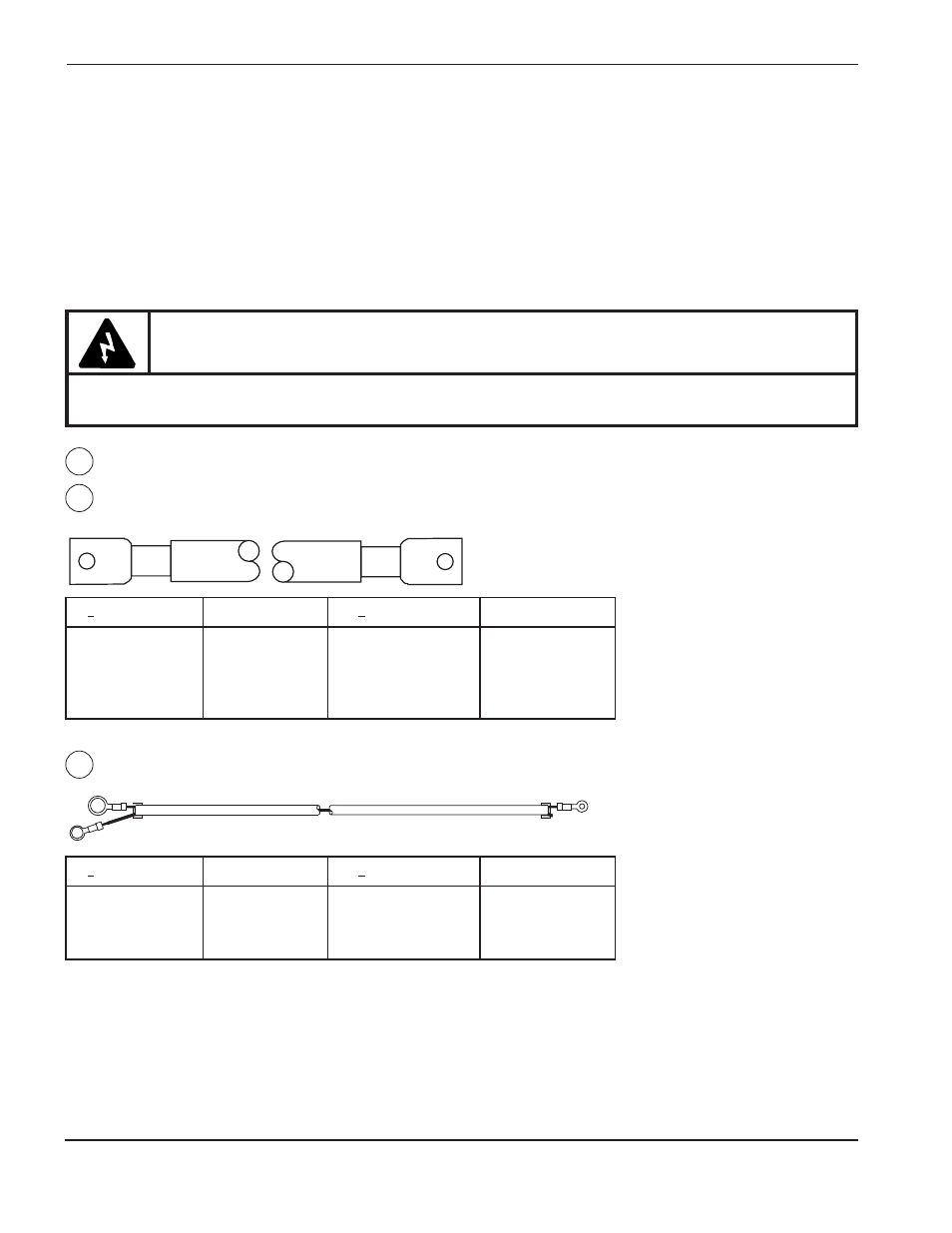

4-6 HySpeed HT2000 Mode d’emploi
N o pièce Longueur N o pièce Longueur
023403 15 pi (4,6 m) 023407 100 pi (30,5 m)
023404 25 pi (7,6 m) 023408 150 pi (46 m)
023405 50 pi (15 m) 023644 200 pi (62 m)
023406 75 pi (23 m)
Câble négatif – Source de courant au module de HF à distance
Câble positif – Source de courant à la table de travail
1
2
Câble d’arc pilote – Source de courant au module HF à distance
N o pièce Longueur N o pièce Longueur
023631 25 pi (7,6 m) 023634 100 pi (30,5 m)
023632 50 pi (15 m) 023635 150 pi (46 m)
023633 75 pi (23 m) 023652 200 pi (62 m)
3
Connexions de l’alimentation électrique
Faire correspondre les numéros d’étapes des pages de gauche à ceux des figures sur les pages de droite
pour effectuer les connexions. Les directives spéciales pour l’installation sont données à la page de
gauche.
Les numéros de référence des câbles et des tuyaux donnés dans ces pages sont ceux des longueurs les plus
couramment utilisées. Pour obtenir des longueurs supplémentaires, voir la section 9 (version anglaise) ou appeler
Hypertherm.
AVERTISSEMENT
Couper toute alimentation avant d’effectuer l’installation!
