INSTALLATION
2/26/99
4-18 HySpeed HT2000 Mode d’emploi

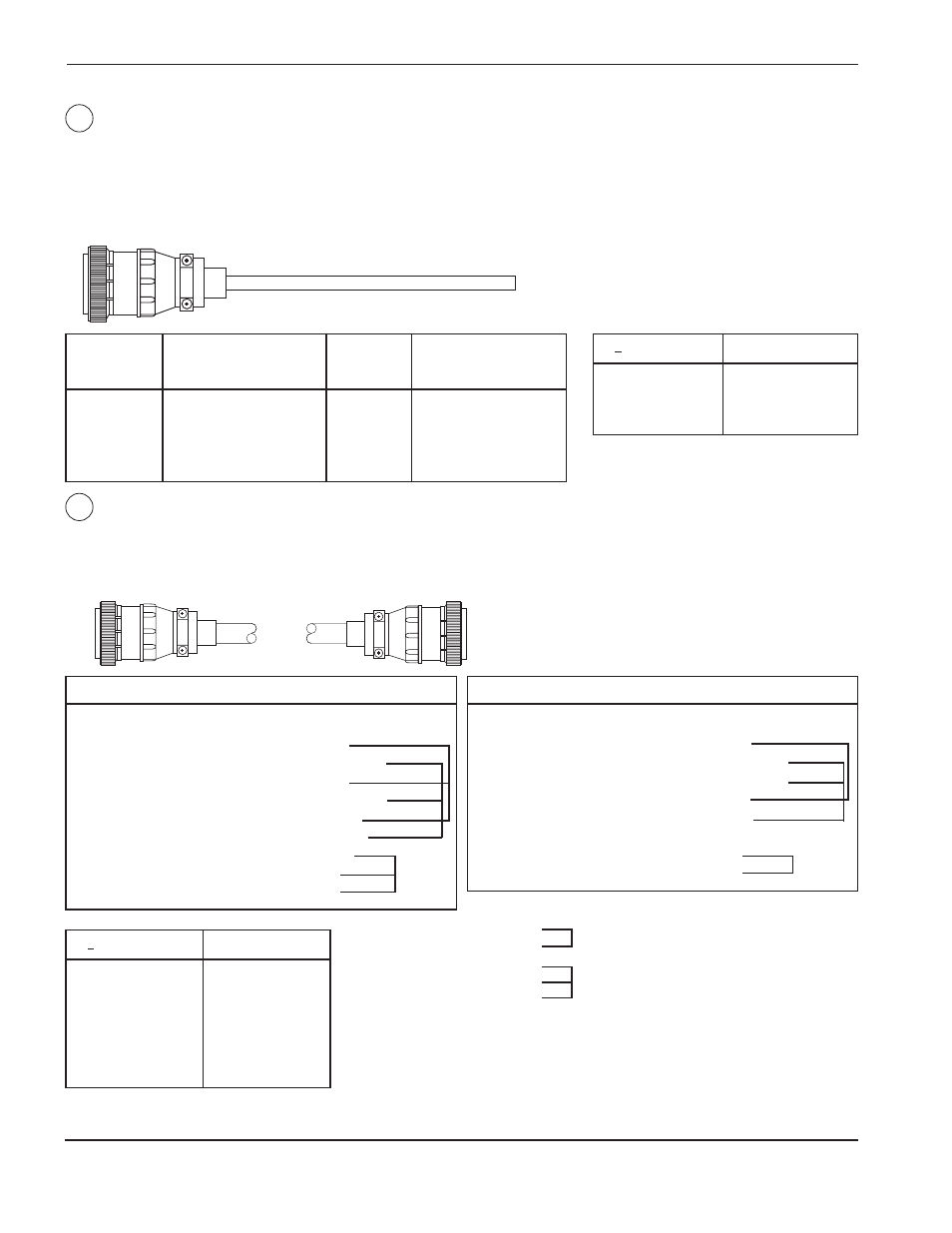

Câble de la pompe de la buse de rideau d’eau – Source de courant à la pompe de la buse de rideau
d’eau
Voir le manuel d’instructions de la buse de rideau d’eau pour connecter le câble au moteur de la pompe et pour
effectuer les autres connexions de la buse de rideau d’eau. La buse de rideau d'eau ne peut pas être utilisée
avec la torche en acier inoxydable.
Du contact Au contacteur de la Couleur Fonction
de 1X10 pompe buse eau
2 Bobine Noir Bobine de la buse
de rideau d’eau
4 c.a. neutre Blanc c.a. neutre
3 Terre Vert Terre
Légende-Extr. SC
CT MÂLE COULEUR FONCTION
1 Rouge Sign. DHI effectué
2 Vert Sign. fin de course sup.
4 Noir Com. DHI terminé
5 Noir Com. fin de course sup.
8 Drain Blindage-Blanc/Noir
9 Drain Blindage-Rouge/Noir
7 Drain Blindage-Vert/Noir
11 Noir Alimentation c.a.
14 Blanc Alimentation c.a.
Légende-Extr. DHI
CT MÂLE COULEUR FONCTION
1 Rouge Sign. DHI terminé
2 Vert Sign. fin de course sup.
3 Noir Com. fin de course sup.
4 Noir Com. DHI terminé
5 Drain Blindage-Vert/Noir
7 Clé
8 Blanc Alimentation c.a.
9 Noir Alimentation c.a.
Câble d’interface du DHI (détecteur de hauteur initiale) – SC (source de courant) au DHI (détecteur de
hauteur initiale)
Indique les paires
Indique les paires avec drain
Nota : Sur l’extrémité DHI, couper les
fils de blindage rouge/noir et
blanc/noir
12
Extrémité SC (source de courant)
N o pièce Longueur
023866 50 pi (15 m)
023867 75 pi (23 m)
023868 100 pi (30,5 m)
13
Extrémité SC Extrémité DHI
N o pièce Longueur
023859 25 pi (7,6m)
023860 50 pi (15m)
023861 75 pi (23m)
023862 100 pi (30,5m)
023863 150 pi (46m)
023864 200 pi (61m)
1X10
1X9 8X1
