Hypertherm HySpeed HT2000 Plasma Arc Cutting System Rev.24 - Manuel (Page 127)

FONCTIONNEMENT : TUBULURE MULTIPLE ARGON-HYDROGENE
7-4 HySpeed HT2000 Mode d’emploi
8/26/96
Terminal de la console argon-hydrogène Terminal TB4 de l’unité d’alimentation HT2000
Couleur de fil Terminal TB4 Signal
Rouge 13 PS1/ Plasma
Noir 14 PS1 / Plasma
Blindé 12 Protecteur
Vert 102 SV5 / Plasma OFF
Noir 103 SV5 / Plasma OFF
Blindé 9 Protecteur
N o de pièce Longueur N o de pièce Longueur
023660 4,5 m 023663 23 m
023661 7,5 m 023664 30 m
023662 15 m 023665 46 m

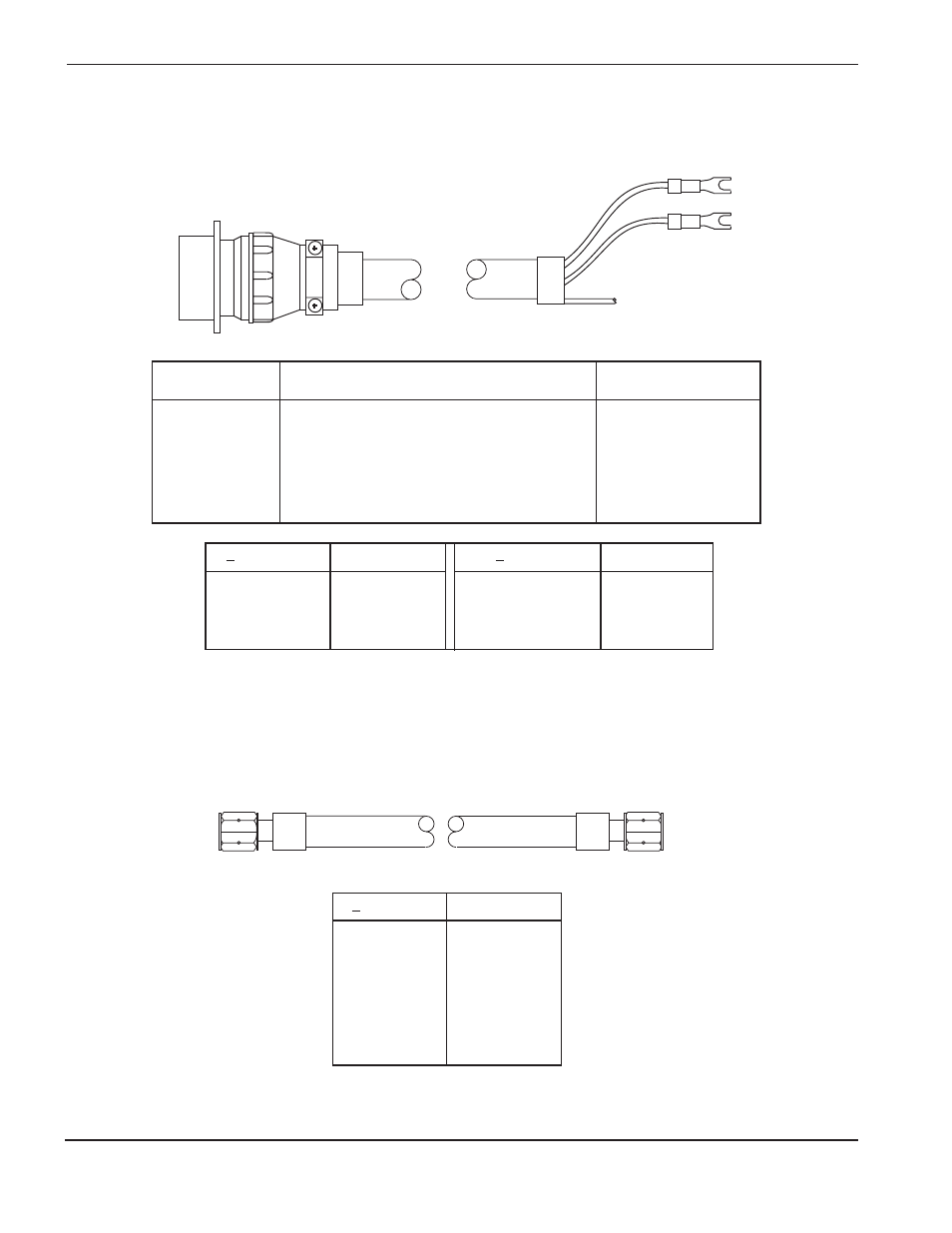

Figure 7-3 Câble de tubulure argon-hydrogène : Tubulure argon-hydrogène à l’unité d’alimentation
N o de pièce Longueur
024355 305 mm
024354 3 m
024368 6,2 m
024369 9,1 m
024370 12,4 m
024443 15 m
024467 23 m
Figure 7-4 Câble de torche pour gaz plasma : Tubulure argon-hydrogène à la torche
13
14
