INSTALLATION
5/2/97
HySpeed HT2000 Mode d’emploi 4-31

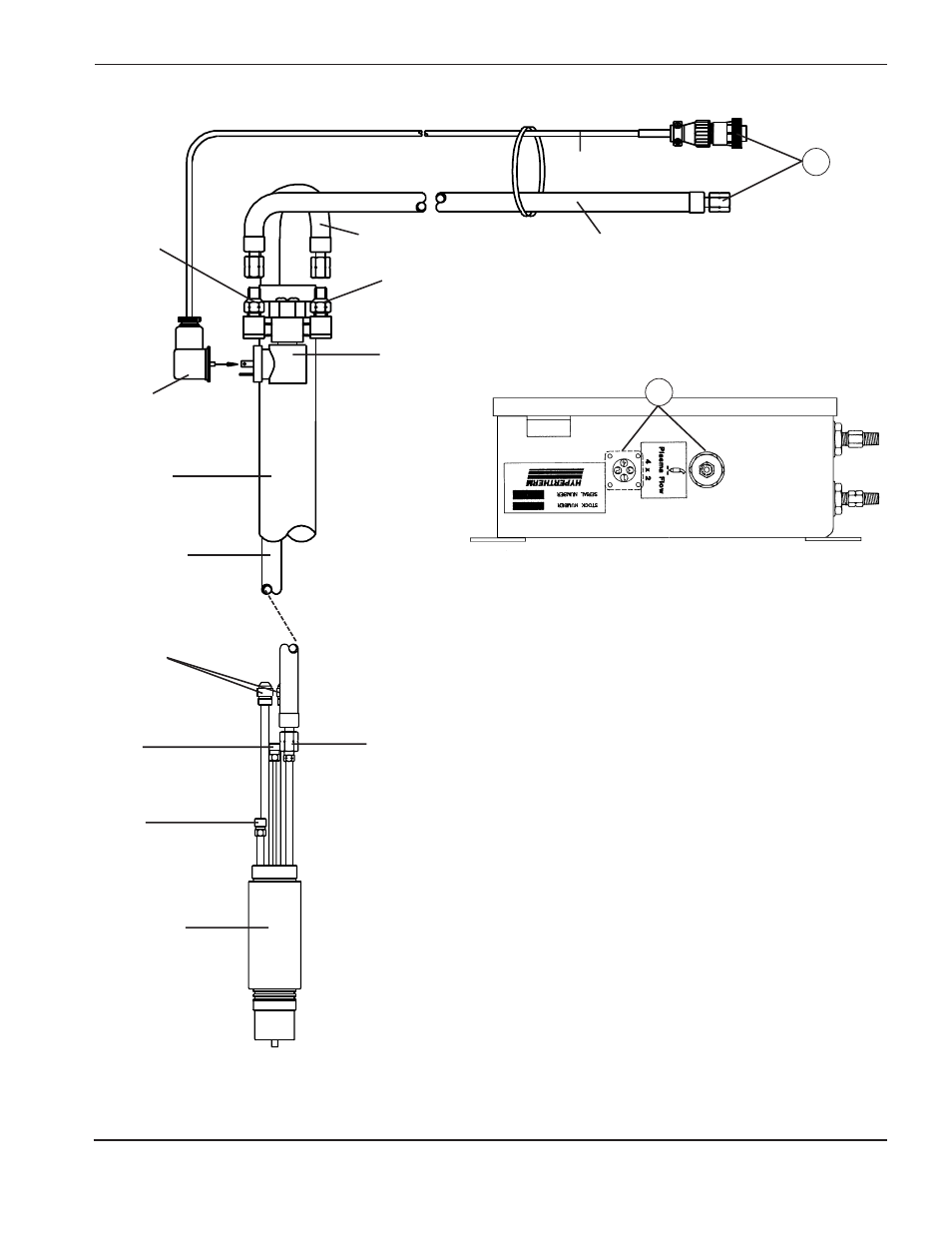

Figure 4-17 Raccordements de la torche machine HT2000
25
25
Connecteur
robinet d’arrêt
Point 1
(fileté à
gauche)
Gaine de
torche
Tuyau robinet
d’arrêt 300 mm
Tubes rouge
et vert
Point 4 Point 5 (fileté à
gauche)
Point 2
(fileté à gauche)
Sous-ensemble robinet d’arrêt
Tuyau plasma
Point 3
Corps principal
de la torche
Boîtier de la robinetterie motorisée
Câble robinet
d’arrêt-torche
Tuyau du robinet d’arrêt 300 mm
