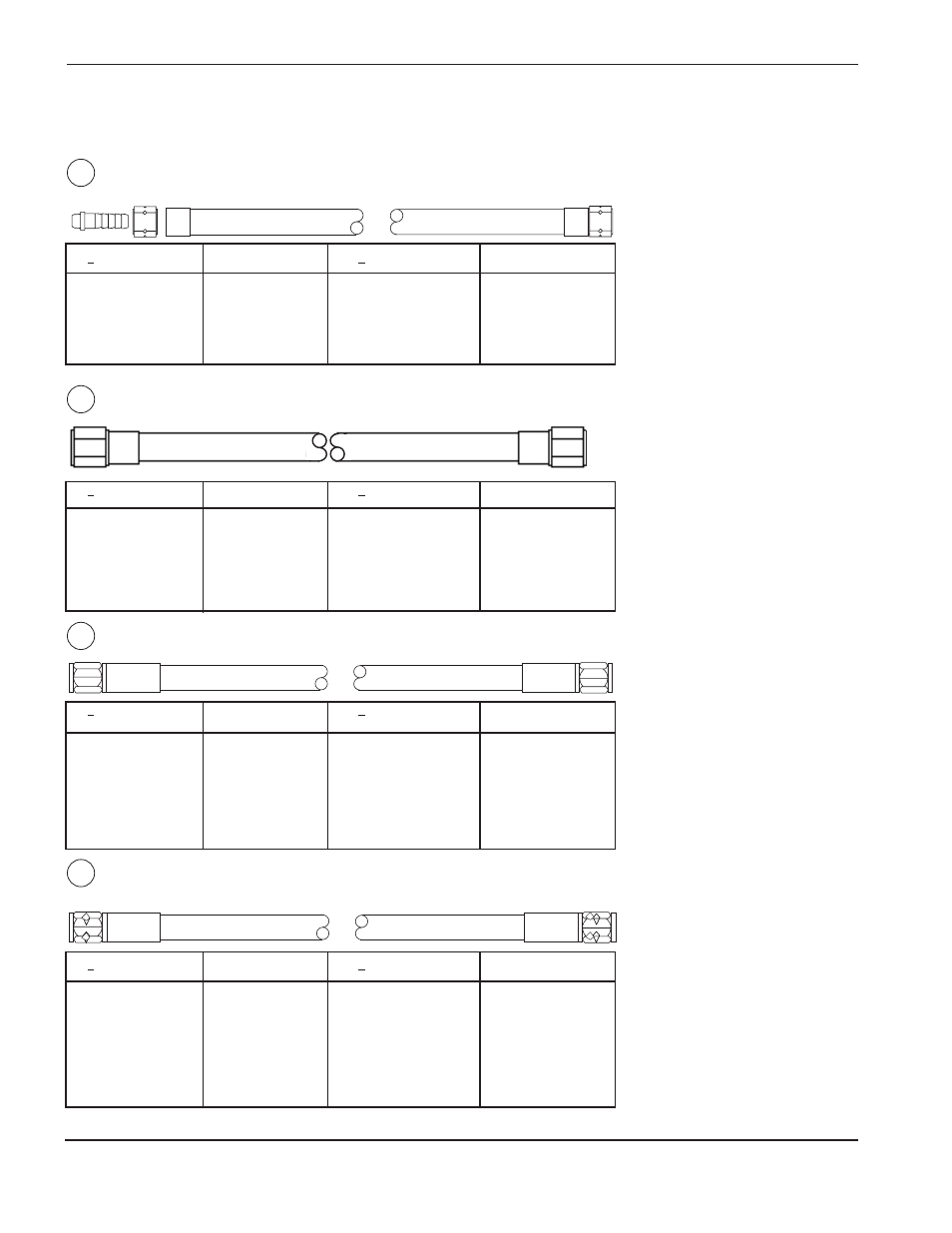

Tuyau de gaz de protection – Console des gaz-module HF à distance
INSTALLATION
8/26/96
4-26 HySpeed HT2000 Mode d’emploi
Raccordements de la console des gaz (suite)
Nota : Tourner vers la gauche
pour serrer.
Tuyau de détection du gaz de protection – Console des gaz-module HF à distance
Tuyau de prégaz plasma – Console des gaz-boîtier de la robinetterie motorisée
20
22
N o pièce Longueur N o pièce Longueur
024316 5 pi (1,5 m) 024322 35 pi (10,6 m)
024307 10 pi (3 m) 024310 40 pi (12,4 m)
024320 15 pi (4,6 m) 024323 45 pi (13,8 m)
024308 20 pi (6,2 m) 024311 50 pi (15 m)
024321 25 pi (7,6 m) 024357 75 pi (23 m)
024309 30 pi (9,1 m) 024358 100 pi (30 m)
Tuyau de gaz plasma de coupage – Console des gaz-boîtier de la robinetterie motorisée
Nota : Tourner vers la gauche
pour serrer.
N o pièce Longueur N o pièce Longueur
024313 10 pi (3 m) 024305 75 pi (23 m)
024302 15 pi (4,6 m) 024306 100 pi (30 m)
024303 25 pi (7,6 m) 024312 150 pi (46 m)
024304 50 pi (15 m)
21
N o pièce Longueur N o pièce Longueur
024061 5 pi (1,5 m) 024071 30 pi (9,1 m)
024063 10 pi (3 m) 024092 40 pi (12,4 m)
024065 15 pi (4,6 m) 024096 50 pi (15 m)
024067 20 pi (6,2 m) 024174 60 pi (18,2 m)
024069 25 pi (7,6 m) 024468 75 pi (23 m)
N o pièce Longueur N o pièce Longueur
024317 5 pi (1,5 m) 024030 35 pi (10,6 m)
024026 10 pi (3 m) 024031 40 pi (12,4 m)
024027 15 pi (4,6 m) 024207 45 pi (13,8 m)
024017 20 pi (6,2 m) 024340 50 pi (15 m)
024028 25 pi (7,6 m) 024343 75 pi (23 m)
024029 30 pi (9,1 m) 024344 100 pi (30 m)
23
