FONCTIONNEMENT : TUBULURE MULTIPLE ARGON-HYDROGENE
HySpeed HT2000 Mode d’emploi 7-5
9/30/97
Tuyau du gaz plasma de la torche – Collecteur argon-hydrogène à la torche (fig. 7-5)
A. Fermer tous les réservoirs de gaz plasma et de gaz de protection.
B. Enlever le tuyau de gaz plasma de la torche du point 1.
C. Brancher une extrémité du tuyau de gaz plasma argon-hydrogène de la torche (fig. 7-4) au raccord du tuyau
de gaz plasma de la torche situé à l’avant du collecteur. (Fig. 7-5)
D. Brancher l’autre extrémité du tuyau de gaz plasma de la torche au point 1 sur la torche. (Fig. 7-5)

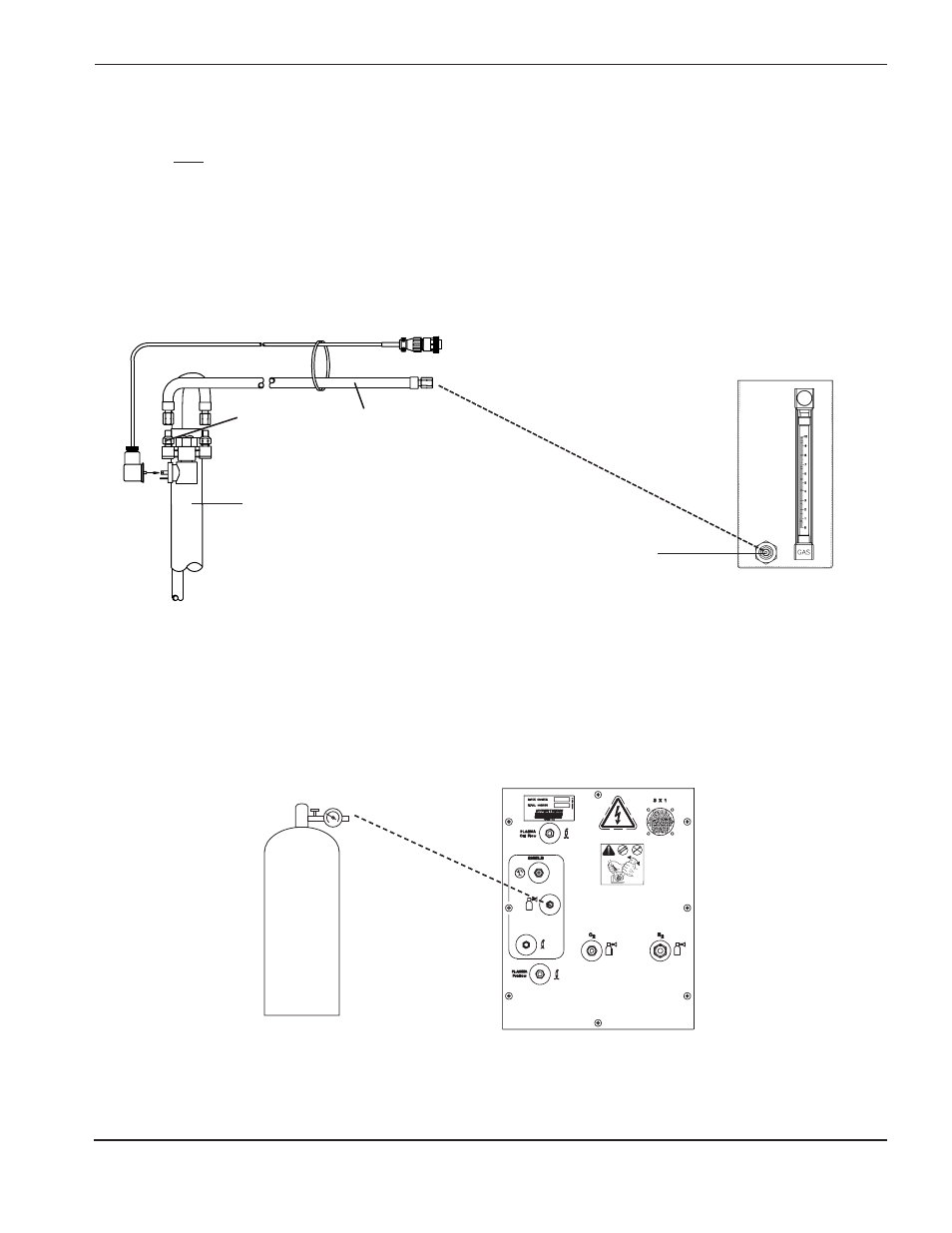

Figure 7-5 Raccordement du collecteur argon-hydrogène à la torche
Figure 7-6 Raccordement de la source d’azote à la console des gaz
Branchement de l’alimentation d’azote à la console des gaz (fig. 7-6)
Brancher le tuyau d'azote au raccord “SHIELD” à l'arrière de la console des gaz (figure 7-6).
Torche
Point 1
Tuyau de gaz
plasma de la
torche
Raccord du tuyau de gaz
plasma de la torche
2WRENCHES
Ni
trogen
Azote
