SPÉCIFICATIONS
5/2/97
HySpeed HT2000 Mode d’emploi 2-7
2"
3-3/4"
3-3/4"
2"
4"
3"
1/2"
10-3/4"
6"
8"
11-1/2"
5/16"
dia. (4)
95 mm
50 mm
95 mm
50 mm
76 mm
100 mm
Console haute fréquence à distance (suite)
Dimensions et poids :
Profondeur .................................................................320 mm
Largeur ......................................................................410 mm
Hauteur ......................................................................425 mm
Poids..........................................................................34 kg

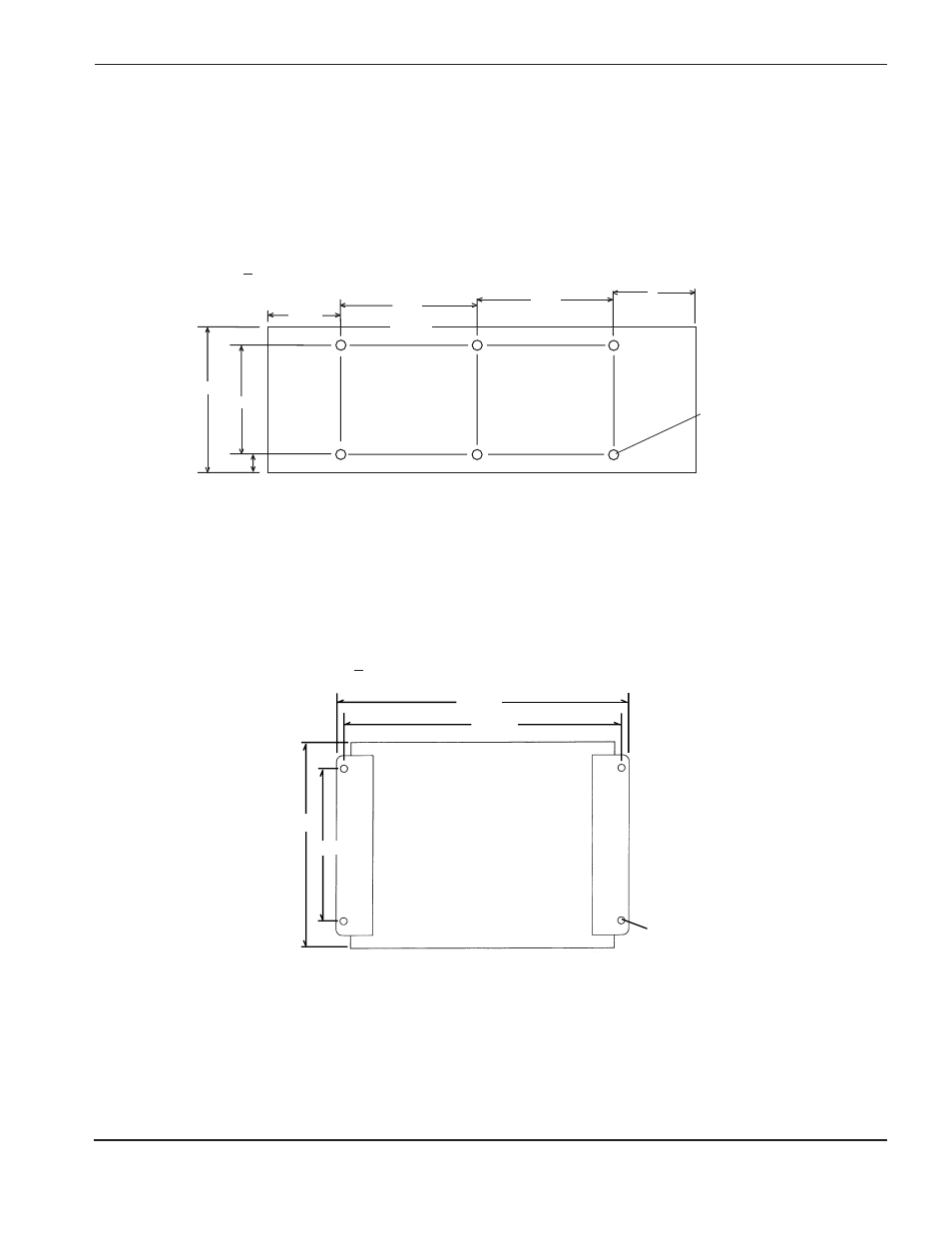

Figure 2-2 Encombrement – Console à gaz
Figure 2-3 Encombrement – Console à valve de moteur
Dimensions et poids :
Profondeur .................................................................100 mm
Largeur ......................................................................290 mm
Hauteur ......................................................................370 mm
Poids..........................................................................10,4 kg
Dimensions et poids :
Profondeur .................................................................200 mm
Largeur ......................................................................290 mm
Hauteur ......................................................................100 mm
Poids..........................................................................8,2 kg
Utiliser des vis qui n’entrent
pas de plus de 12 mm dans
la carrosserie.
12,7 mm
8 mm
dia. (4)
290 mm
273 mm
200 mm
152 mm
Console à valve de moteur (N o 073219)
Console à gaz (N o 073218)
