INSTALLATION
2/2/96
HySpeed HT2000 Mode d’emploi 4-33

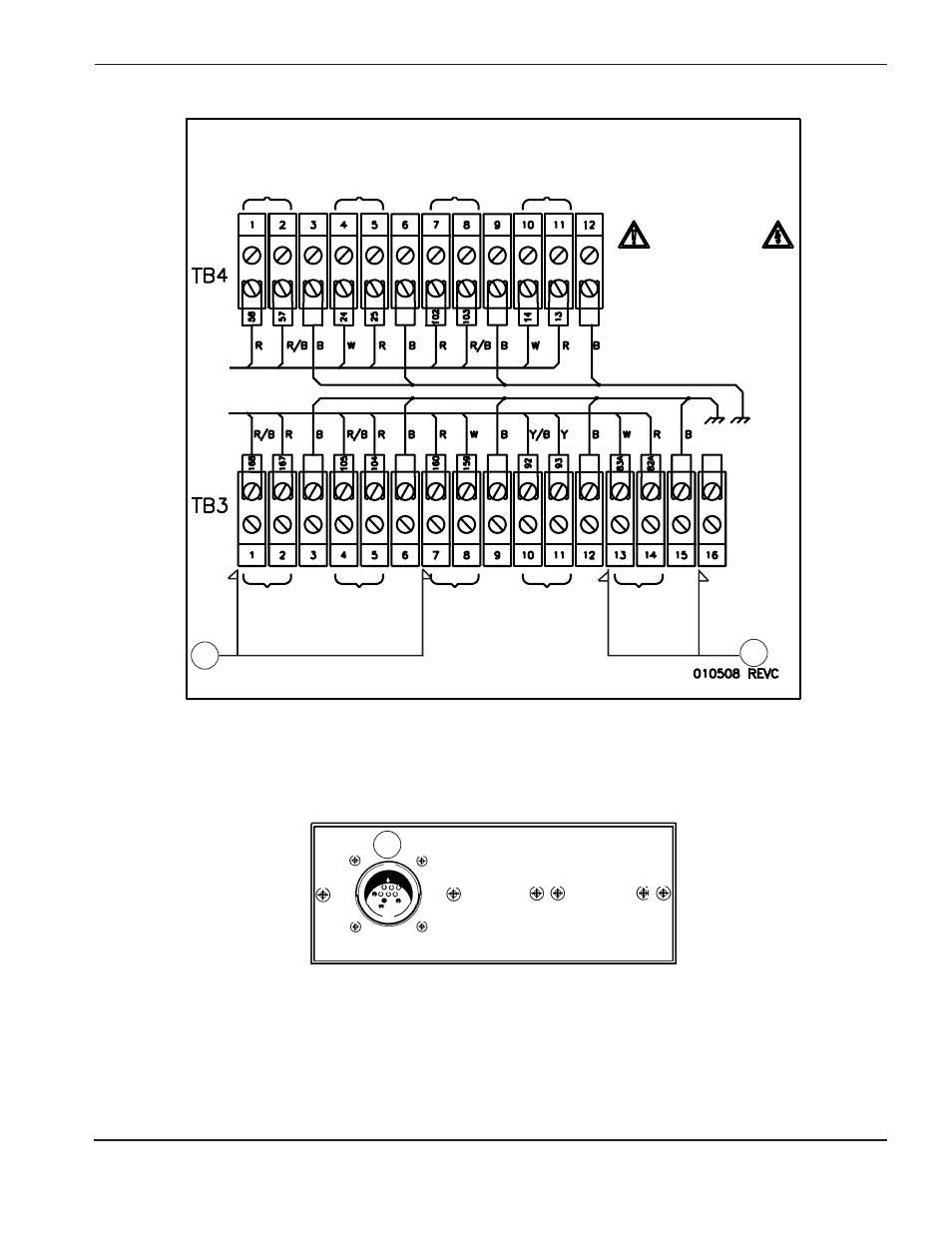

Figure 4-18 Connexions du câble du module de comptage/connexions du câble de maintien
120 V c.a.
AVEC
VERROUILL
CON1
FERMÉ
ERREUR
BAISSE
PROGRESSIVE
AMORÇAGE
PLASMA
MAINTIEN
PLASMA
TRANSFERT
D’ARC
24 V c.a.
AVEC
VERROUILL PRESSOSTAT
ATTENTION
LES TENSIONS DE SECTEUR
C.A. PROVENANT DE
SOURCES EXTÉRIEURES
PEUVENT ÊTRE PRÉSENTES.
DÉCONNECTER TOUTES LES
SOURCES DE TENSION
SECTEUR C.A. EXTÉRIEURES
AVANT DE RÉPARER OU
D’ENTRETENIR.
ROBINET
D’ARRÊT
27 26
26
Source de courant – Arrière intérieur
Module de comptage – Arrière
11X1
