GRAPHIC SWITCHER II™ Chapitre 11 : SPÉCIFICATIONS TECHNIQUES (suite)
PAGE 83
SORTIE VIDÉO OPTIONNELLE (suite)
• Y DR DB (R-Y / Y / B-Y) COMPONENT (sur connecteur DB9)
15,625 kHz / 50 Hz .... 15,735 kHz / 60 Hz (625L .....525L).
Niveaux:
Y = 1 Vc/c (0,7 V Luma + 0,3 V Synchro.).
Dr = 0,7 Vc/c.
Db = 0,7 Vc/c.
Impédance:
Y, Dr, Db = 75 ohms.

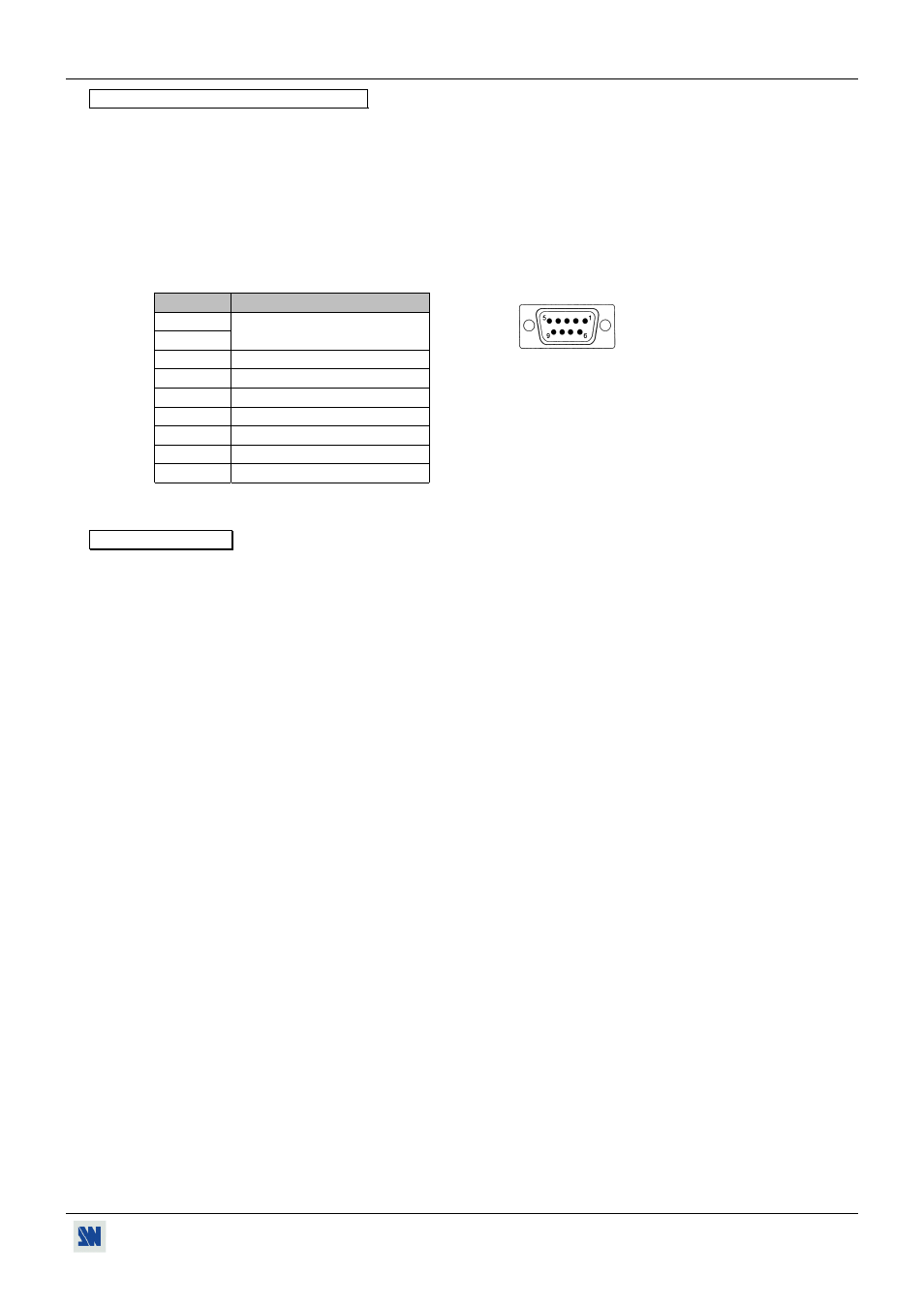

• BROCHAGE DU CONNECTEUR DB9
BROCHE
FONCTION
1
RTN
2
(rouge, vert, bleu, genlock)
3
ROUGE (R-Y)
4
VERT (Y)
5
BLEU (B-Y)
6
Y (S.VIDEO)
7
genlock
8
RTN (Y+C)
9
C (S.VIDEO)
ENVIRONNEMENT
Alimentation:
Interne CE / UL / CSA / IEC 950 (130W).
Entrée : 100 VAC à 240 VAC ; 50-60Hz ; I = 3A Max.
Température de stockage:
-25 °C à +85 °C (-13°F to + 185°F).
Température de fonctionnement: 0°C à 50°C (32°F to 122°F).
Température ambiante maximale: < 40°C (<104°F).
Hygrométrie:
10% à 80% (sans condensation).
Dimension:
L 480 x P 340 x H 133mm.
(Compatible avec les baies au standard 19”, Hauteur = 3 Unités).
Poids:
9 kg / 20 lbs. (sans option)
9,5 kg / 21 lbs. (avec l'option SDI (-D1) ou avec l'option OPT-GSW2-VO).
10 kg / 22 lbs. (avec l'option SDI (-D1) et l'option OPT-GSW2-VO).
Connecteur DB9 Femelle
