GRAPHIC SWITCHER II™ Chapitre 5 : MODE OPÉRATOIRE (suite)
PAGE 53

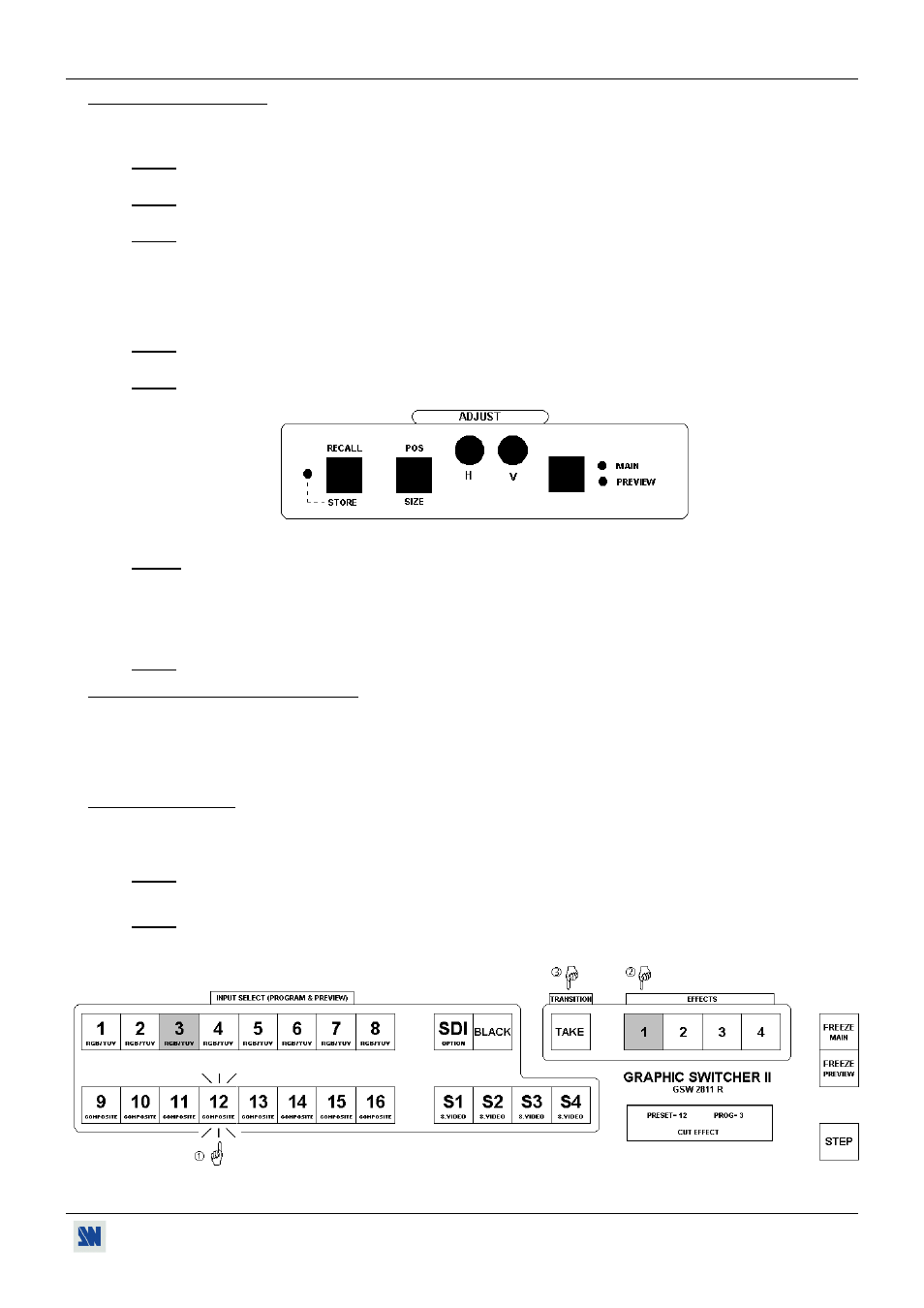

5-3. RÉGLAGES D'IMAGE
Pour toutes les sources raccordées au GRAPHIC SWITCHER II ™ , effectuez les réglages suivants :
c Sélectionnez la source que vous voulez régler.
NOTE: Pour régler votre source avec votre moniteur de prévisualisation : appuyez simplement sur la touche
correspondante (la touche clignote et la source s'affiche sur le moniteur de prévisualisation).
NOTE: Pour régler votre source avec votre afficheur principal : appuyez sur la touche correspondante (la touche
clignote) et appuyez sur TAKE (la touche reste allumée et la source s'affiche sur votre afficheur principal).
NOTE: Si la mire de cadrage est bien ajustée à la fois sur le MAIN et PREVIEW, alors les réglages d'image
peuvent être effectués aussi bien sur le MAIN que sur le PREVIEW.
d Sélectionnez l'aspect ratio (4/3, letterbox,...) de votre source (image menu > aspect ratio >...).
e Ajustez la position horizontale et verticale de l'image (avec les fonctions ADJUST de la face avant). Les réglages
d'image sont visible sur la sortie sélectionnée, et leurs valeurs sont affichées dans l'écran du LCD.
NOTE: Les LED's MAIN et PREVIEW indiquent sur quelle sortie les réglages vont être visible.
Pour changer de sortie appuyez sur la touche MAIN/PREVIEW.
NOTE: Pour régler la taille (SIZE) appuyez sur la touche POS/SIZE et réglez avec les boutons "H et V". Le mode
sélectionné (POS ou SIZE) est affiché dans l'écran LCD.
f Appuyez 2 secondes sur la touche STORE (la LED clignote une fois) pour enregistrer tous les réglages.
NOTE: Le GRAPHIC SWITCHER II ™ est équipé de 40 blocs mémoire de réglage. Chacun de ces blocs mémoire
contient le numéro de la voie, les paramètres d'entrée et de sortie ainsi que les réglages d'image. Lorsque
les 40 blocs mémoire sont occupés, chaque nouvelle mémorisation efface la mémoire la plus ancienne.
g Effectuez si nécessaire les autres réglages disponible dans le menu image du LCD (color, brightness…). Validez
chaque réglage avec ENTER.
NOTE: Pour effacer vos réglages, utilisez la fonction "preset" (image menu > preset).
5-4. RÉGLAGES DE LA SORTIE VIDÉO
c Sélectionnez le signal de référence (outputs menu > video output > output rate).
d Sélectionnez le standard vidéo de sortie (outputs menu > video output > video standard > NTSC ou PAL ).
e Sélectionnez le mode de zoom (outputs menu > video output > U/Over scan > underscan ou overscan).
f Sélectionnez le niveau de l'anti-flicker (outputs menu > video output > flicker adj. >...).
5-5. COMMUTATION
c Présélectionnez une entrée à l'aide des touches "INPUT SELECT" (la touche clignote).
d Sélectionnez une mémoire d'effet (1, 2, 3, 4) à l'aide des touches EFFECTS.
NOTE: L'effet enregistré dans la mémoire sélectionnée est visible dans l'écran LCD.
e Appuyez sur TAKE. L'entrée présélectionnée est alors affichée sur la sortie MAIN avec l'effet sélectionné.
NOTE: En fonction de l'effet sélectionné la touche TAKE peut rester allumée ou clignoter pendant la transition.
Lorsque la touche TAKE est allumée vous devez attendre la fin de l'effet avant de faire une autre sélection.
Lorsque la touche TAKE est clignotante vous devez appuyer sur TAKE pour arrêter l'effet en cours.
