GRAPHIC SWITCHER II™
PAGE 56
Chapitre 6 : DESCRIPTION DE L'ÉCRAN LCD
6-1. INTRODUCTION
L'écran LCD est composé de 2 modes : le mode ÉTAT et le mode RÉGLAGE.
• Le MODE ÉTAT indique l'état des entrées sélectionnées et l'état des sorties du GRAPHIC SWITCHER II ™ .
• Le MODE RÉGLAGE permet de sélectionner et d'ajuster les paramètres du GRAPHIC SWITCHER II ™ .
6-2. TOUCHES DE CONTRÔLE
L'écran LCD est contrôlé par 3 boutons:
 CONTROL : Tournez ce bouton pour naviguer dans les menus de l’écran LCD.
EXIT MENU : • A partir du MODE ÉTAT, permet d’afficher les menus de réglages.
• A partir des MODE RÉGLAGE permet de :
- revenir au menu précédent.
- revenir au MODE ÉTAT (appuyez plusieurs fois).
- revenir sans valider votre sélection.
ENTER : • A partir du MODE ÉTAT, permet de revenir au dernier menu consulté.
• A partir du MODE RÉGLAGE, permet de valider la sélection affichée sur l’écran LCD.
NOTE : Lorsque vous entrez dans le MODE RÉGLAGE, l’écran LCD affichera le MODE ÉTAT après 60 secondes
d’inactivité des boutons de la face avant.

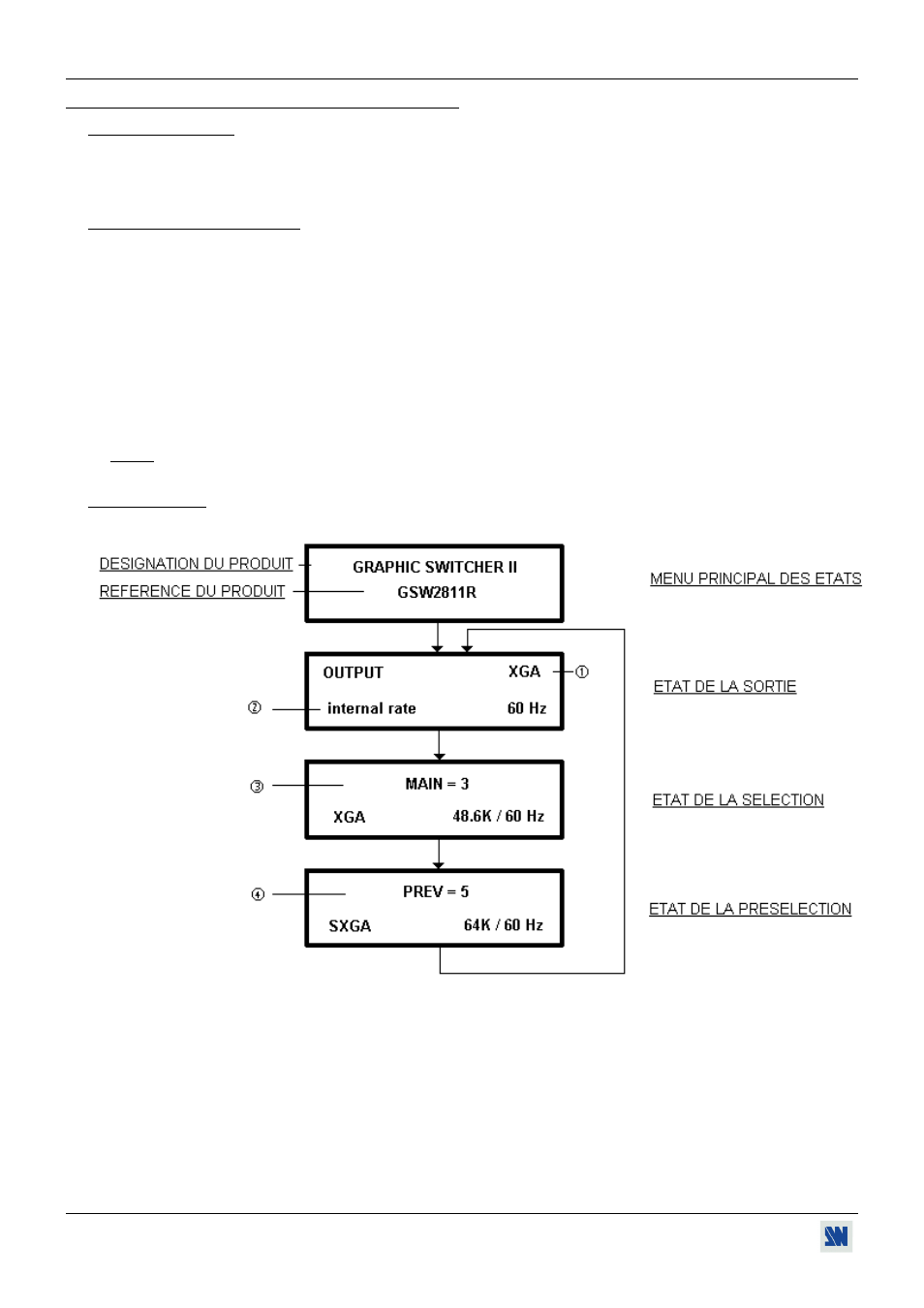

6-3. MODE ÉTAT
Lorsque vous allumez votre GRAPHIC SWITCHER II ™ , l'écran LCD affiche les indications suivantes:
c FORMAT DE SORTIE
d OUTPUT RATE
• [internal rate] ou [input # rate]
• [60Hz] = fréquence trame de sortie.
e ENTRÉE SÉLECTIONNÉE (AFFICHÉE SUR MAIN)
• [MAIN = 3] = Numéro de l'entrée sélectionnée.
• [XGA] = Format de l'entrée.
• [48.6K/60Hz] = Fréquence ligne / Fréquence trame.
f ENTRÉE PRÉ SÉLECTIONNÉE (AFFICHÉE SUR PREVIEW)
• [PREV = 5] = Numéro de l'entrée sélectionnée.
