GRAPHIC SWITCHER II™
PAGE 47
Chapitre 3 : DESCRIPTION TECHNIQUE

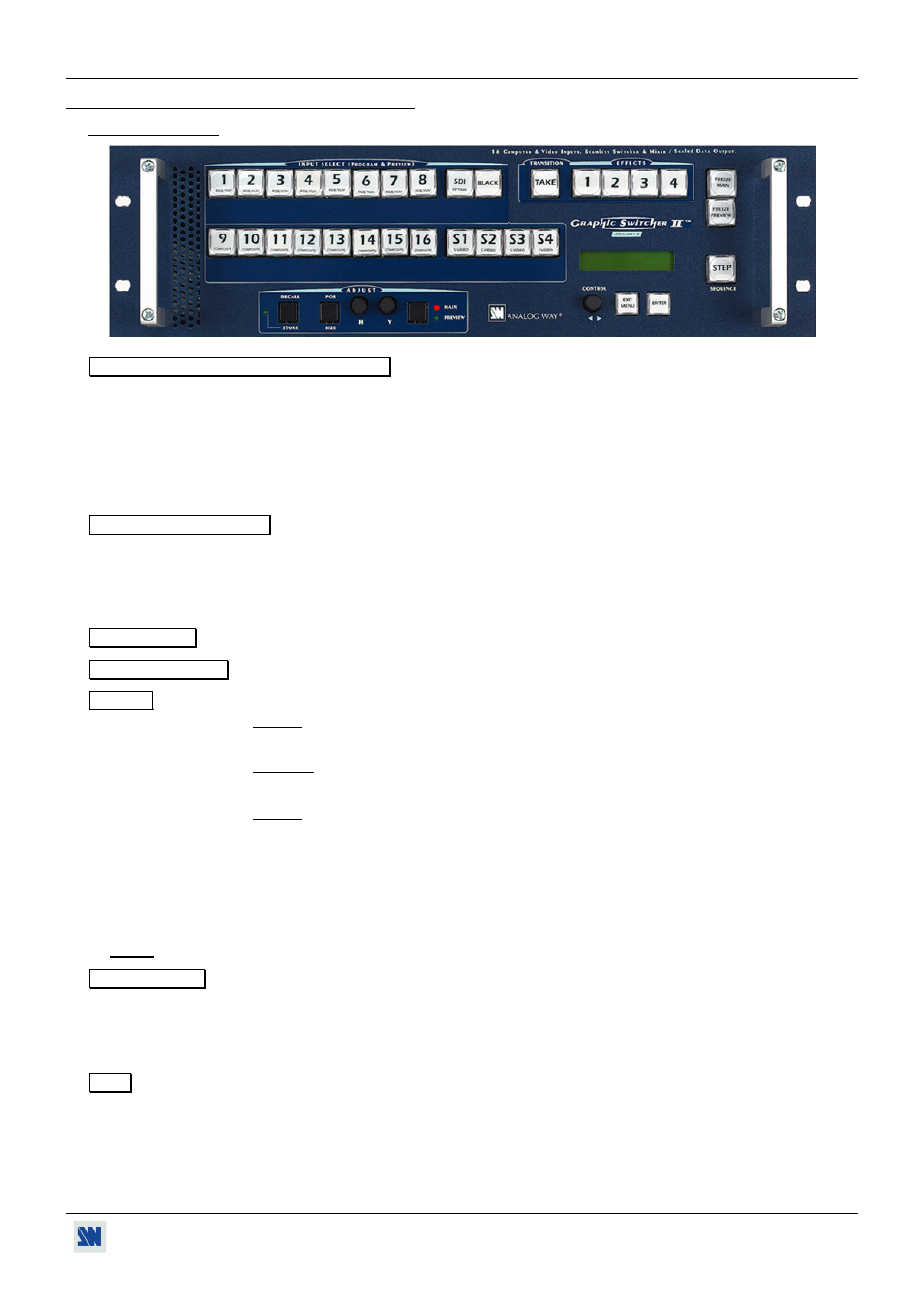

3-1. FACE AVANT
INPUT SELECT (PROGRAM & PREVIEW)
1 à 8 : 8 touches de sélection des entrées RGB/YUV.
9 à 16 : 8 touches de sélection des entrées Composite video.
S1 à S4 : 4 touches de sélection des entrées S.VIDEO (Y/C).
SDI : Touche de sélection de l'entrée optionnelle SDI.
BLACK : Touche de sélection de l'écran NOIR.
TRANSITION - EFFECTS
TAKE : Permet de commuter l'entrée présélectionnée (touche clignotante) sur la sortie MAIN avec l'effet
sélectionné.
1, 2, 3, 4 : Quatre mémoires d'effet. Chacune de ces mémoires peut enregistrer un effet disponible dans le
menu effect de l'écran LCD.
FREEZE MAIN Permet de geler l'image de la sortie MAIN (actif lorsque la touche est allumée).
FREEZE PREVIEW Permet de geler l'image de la sortie PREVIEW (actif lorsque la touche est allumée).
ADJUST
RECALL / STORE : STORE (un appui long, la LED s'allume): permet de mémoriser pour chaque entrée les
réglages d'image (position, taille...).
RECALL (un appui bref sur ce bouton): permet de rappeler les réglages d'image mémorisés
de l'entrée sélectionnée.
NOTE: Le GRAPHIC SWITCHER II ™ est équipé de 40 blocs mémoire de réglage.
POS / SIZE : Mode de réglage position ou taille. Cette sélection agit sur les boutons H et V.
H : Réglage horizontal de l'image (position ou taille).
V : Réglage vertical de l'image (position ou taille).
MAIN & PREVIEW : Sélection de la sortie pour les fonctions ADJUST.
NOTE : Les fonctions ADJUST sont actives sur la sortie indiquée par la LED allumée (MAIN et/ou PREVIEW).
LCD WINDOWS
CONTROL  Permet de sélectionner une fonction dans le menu LCD.
EXIT / MENU : Permet de sortir du menu LCD.
ENTER : Permet de valider une sélection.
STEP Permet de diffuser une séquence programmée.
(SEQUENCE)
