Page 49
GRAPHIC SWITCHER II™
PAGE 49
Chapitre 4 : MISE EN SERVICE

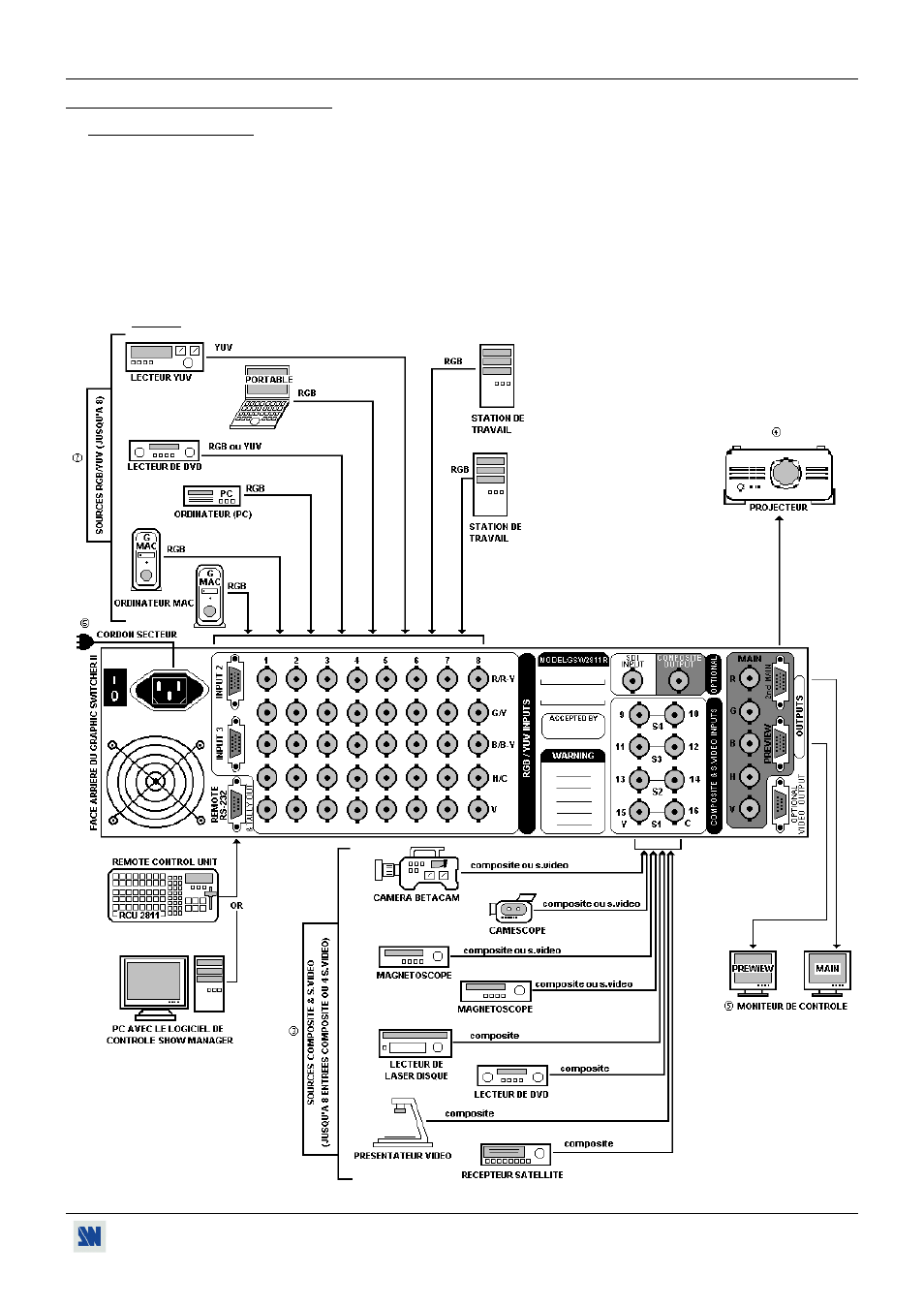

4-1. RACCORDEMENTS
c Eteignez tous les appareils avant d'effectuer les raccordements.
d Raccordez vos ordinateurs (PC, MAC, station de travail), vos sources vidéo RGBS et YUV aux entrées (1 à 8) du
GSW2811R.
e Raccordez vos sources COMPOSITE aux entrées (9 à 16) et/ou vos sources S.VIDEO aux entrées (S1 à S4).
f Raccordez votre afficheur principal (projecteur data, écran plasma...) à la sortie "MAIN" (5 connecteurs BNC).
g Raccordez vos moniteurs de contrôle à la sortie PREVIEW et à la sortie 2
nd
MAIN (connecteurs HD15).
h Raccordez le cordon secteur à l'entrée secteur du GRAPHIC SWITCHER II
™
et à une prise secteur.
i Allumez le projecteur, les moniteurs de contrôle, le GRAPHIC SWITCHER II
™
(interrupteur en face arrière) et
toutes les sources.
NOTE: Si l'image de sortie pixelise, éteignez puis rallumez le GRAPHIC SWITCHER II
™
.
