GRAPHIC SWITCHER II™

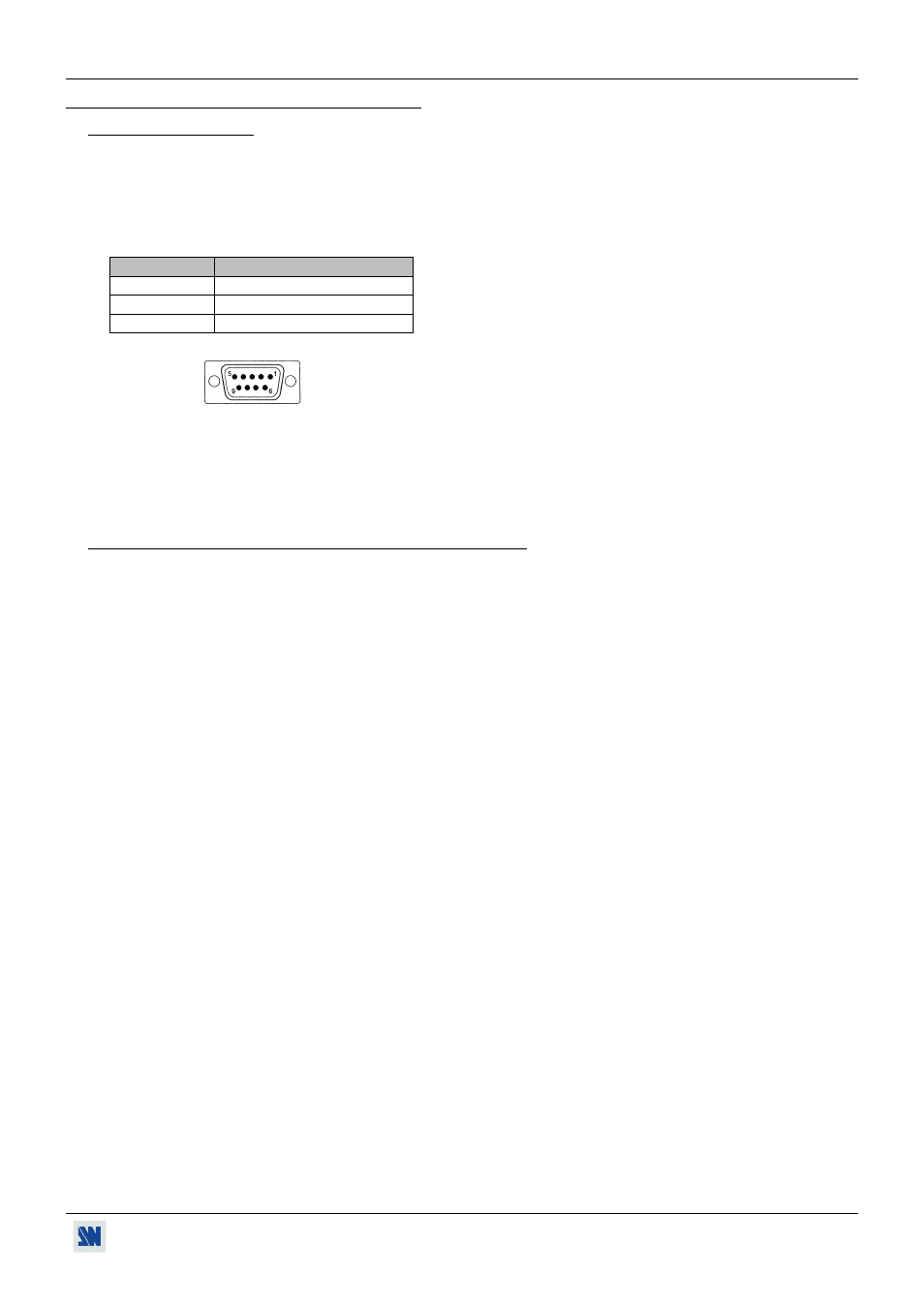

PAGE 69
Chapitre 9 : UTILISATION DU LOGICIEL
9-1. RACCORDEMENTS
• RACCORDEMENT DE LA RS-232
Reliez le port série de votre appareil de contrôle (ordinateur) au connecteur (DB 9 F) REMOTE RS-232 du GRAPHIC
SWITCHER II
™ avec un câble droit (DB 9 Femelle / DB 9 Mâle).
• BROCHAGE
BROCHE FONCTION
2 TRANSMISSION (Tx)
3 RECEPTION (Rx)
5 MASSE (Gnd)
DB 9 femelle
(Face arrière du GRAPHIC SWITCHER II ™ )
• VITESSE DE TRANSMISSION: 9600 bauds, 8 bits de donnés, 1 bit stop, aucun bit de parité, pas de contrôle de
flux.
9-2. LOGICIEL "GRAPHIC SWITCHER II ™ REMOTE CONTROL"
Votre GRAPHIC SWITCHER II ™ est livré avec un logiciel de contrôle " GRAPHIC SWITCHER II ™ REMOTE
CONTROL" compatible avec WINDOWS 95/98/2000/Me/XP. Ce logiciel vous permet par de simple click de la souris de
régler les paramètres de votre GRAPHIC SWITCHER II
™ ainsi que d' effectuer les transitions.
• SOFTWARE INSTALLATION:
c Allumez votre ordinateur et attendez que WINDOWS démarre complètement.
d Insérez la disquette 3,5" fournie dans le lecteur de disquette de votre ordinateur.
e Dans le menu Démarrer de WINDOWS , cliquez sur Exécuter.
f Sélectionnez le lecteur de disquette et cliquez sur setup.exe (ex : A:\setup.exe si la disquette est dans le lecteur A).
g Suivez les instructions d'installation. WINDOWS va créer un fichier C:\Programfiles\ANALOGWAY\ Graphic
switcher II remote control.
• DÉMARRAGE:
c Raccordez le câble RS-232 entre l'unité de contrôle et le GRAPHIC SWITCHER II
™ comme indiqué dans le
chapitre 9-1.
d Mettez ensuite sous tension tous les appareils.
e Cliquez sur le fichier GSW2811 dans le menu Démarrer-programmes-ANALOGWAY- GRAPHIC
SWITCHER II pour démarrer le logiciel.
f Cliquez dans le menu Control et sélectionnez le port Série (Serial port).
Le GRAPHIC SWITCHER II ™ est maintenant contrôlable par l'ordinateur.
