Les outils du mode Tournage (option 50) 14.4
14
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
475

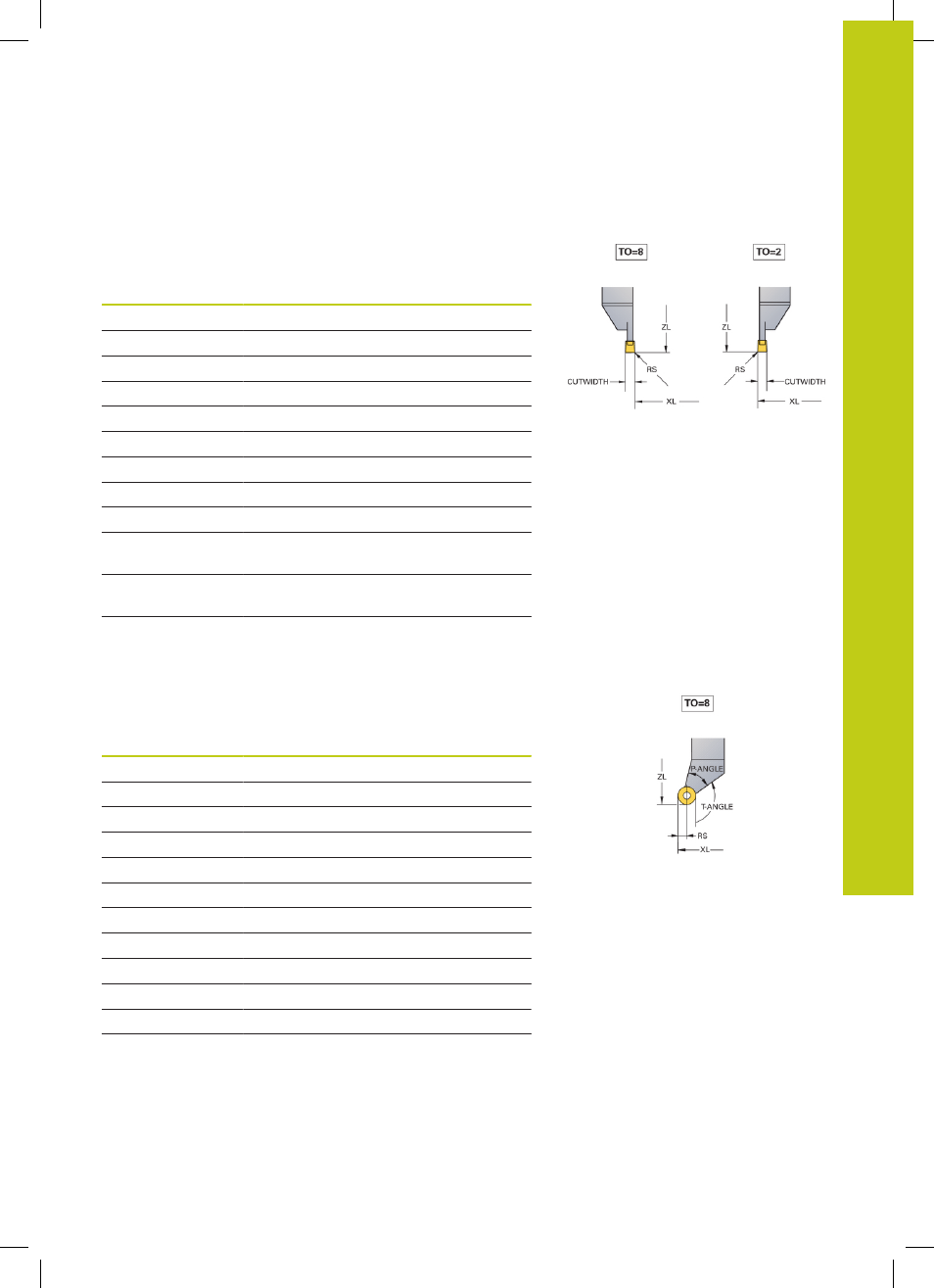

Données des outils de tournage de gorges
Données nécessaires et optionnelles pour les outils de
tournage de gorges
Elément à
introduire Description Introduction
ZL Longueur d'outil 1 Nécessaire
XL
Longueur d'outil 2 Nécessaire
YL
Longueur d'outil 3 En option
DZL
Correction d'usure
ZL
En option
DXL Correction d'usure XL Optionnelle
DYL
Correction d'usure
YL
En option
RS
Rayon de plaquette Nécessaire
TO
Orientation de l'outil Nécessaire
ORI Angle d'orientation Nécessaire
CUTLENGTH Long. de plaquette, outil
d'usinage de gorges Nécessaire
CUTWIDTH Largeur outil d'usinage
de gorges Nécessaire
TYPE
Type d'outil Nécessaire
Données des galets de tournage
Données nécessaires et optionnelles pour les galets de
tournage
Elément à
introduire Description Introduction
ZL
Longueur d'outil 1 Nécessaire
XL
Longueur d'outil 2 Nécessaire
YL Longueur d'outil 3 En option
DZL Correction d'usure ZL En option
DXL
Correction d'usure
XL
Optionnelle
DYL
Correction d'usure
YL
En option
RS Rayon de plaquette Nécessaire
TO Orientation de l'outil Nécessaire
ORI
Angle d'orientation Nécessaire
T-ANGLE
Angle d'attaque Nécessaire
P-ANGLE
Angle de pointe Nécessaire
TYPE Type d'outil Nécessaire
