5.3 Correction d'outil
Introduction
La TNC corrige la trajectoire de l’outil en tenant compte de la valeur
de correction de la longueur d’outil dans l’axe de broche et du
rayon d’outil dans le plan d’usinage.
Si vous créez le programme d'usinage directement sur la TNC, la
correction du rayon d'outil n'est active que dans le plan d'usinage.
La TNC tient compte de cinq axes max., les axes rotatifs inclus.

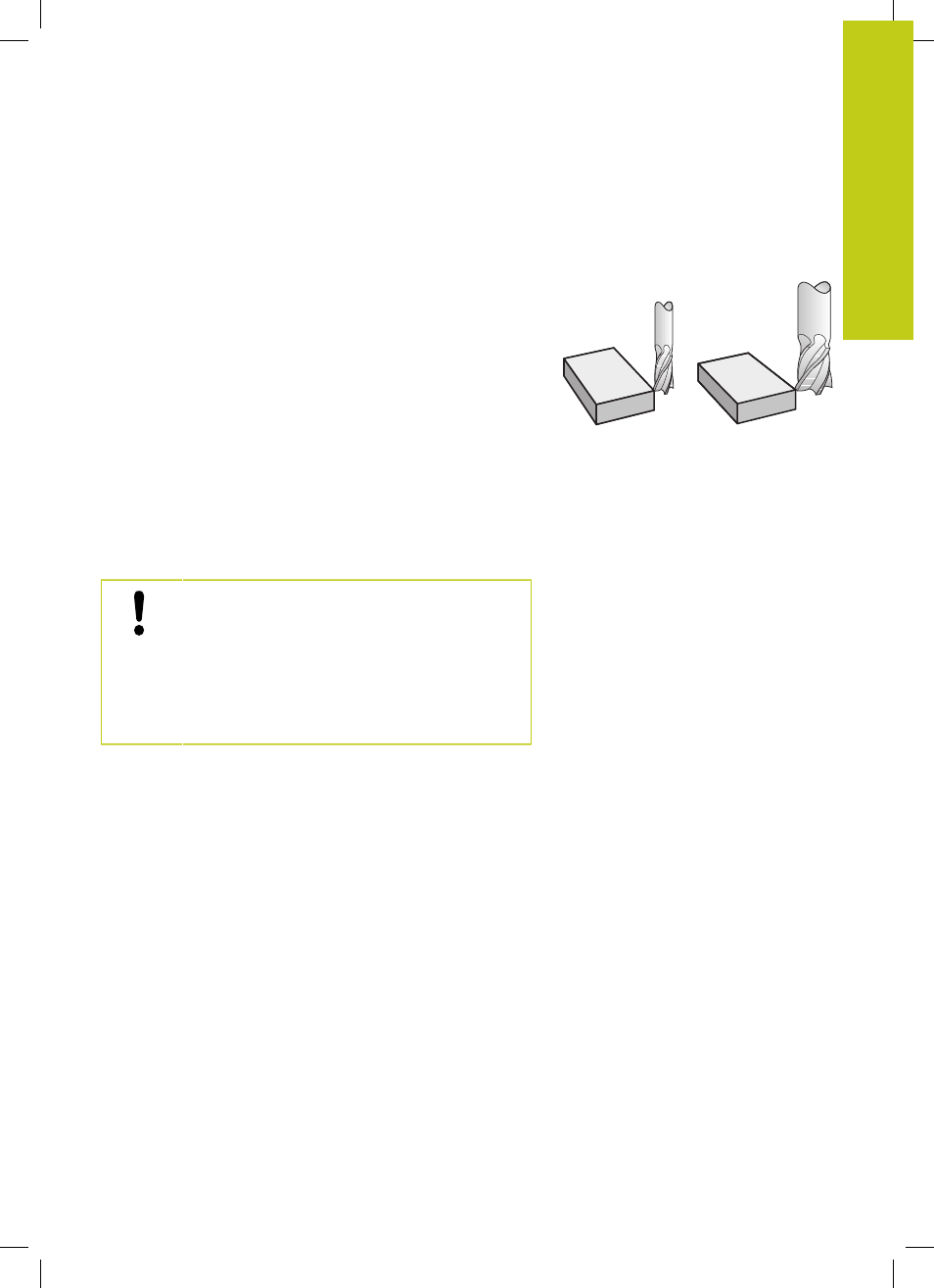

Correction de la longueur d'outil
La correction de longueur de l'outil est active dès qu'un outil est
appelé. Elle est désactivée dès lors qu'un outil avec la longueur
L=0 (par exemple,
T 0)
Attention, risque de collision!
Si vous annulez une correction de longueur positive
avec
T 0, la distance entre l'outil et la pièce s'en
trouve réduite.
Après un appel d'outil
T, le déplacement de l'outil
programmé dans l'axe de broche est modifié en
fonction de la différence de longueur entre l'ancien
et le nouvel outil.
Pour la correction de longueur, les valeurs Delta de la séquence T
et du tableau d'outils sont prises en compte.
Valeur de correction =
L + DL
T
+
DL
TAB
avec
L :
Longueur d'outil
L de la séquence G99 ou du
tableau d'outils
DL
T
: Surépaisseur
DL pour la longueur de la séquence T
DL
TAB
: Surépaisseur
DL pour longueur du tableau d'outils
