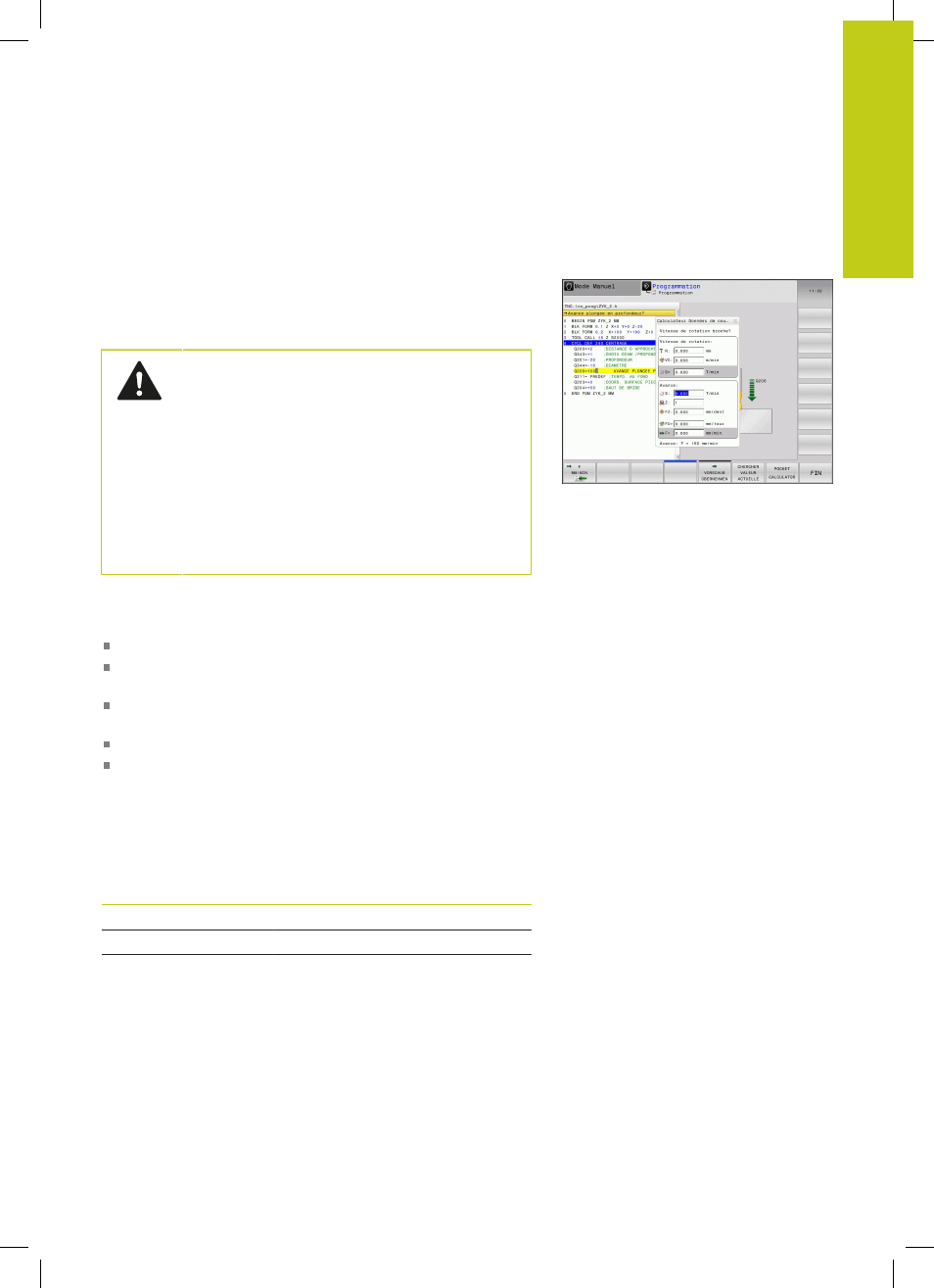

Calculateur de données de coupe 4.5
4
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
149
4.5 Calculateur de données de coupe
Application
La calculatrice des données de coupe vous permet de calculer
la vitesse de la broche et l'avance pour un processus d'usinage
donné. Vous pouvez ensuite reprendre les valeurs calculées dans le
dialogue d'avance ou de vitesse du programme CN.
La calculatrice de données de coupe ne vous permet
pas d'effectuer des calculs en mode Tournage, car
les données d'avance et de vitesse de rotation sont
différentes dans les modes Fraisage et Tournage.
Pour le tournage, les avances sont généralement
programmées en millimètre par rotation (mm/T)
(
M136). En revanche, la calculatrice de données de
coupe calcule toujours les avances en millimètres par
minutes (mm/min). De plus, pour la calculatrice, le
rayon se réfère à l'outil, alors que c'est le diamètre
de la pièce qui est requis pour l'opération de
tournage.
Pour ouvrir la calculatrice de données de coupe, appuyez sur la
softkey
CALCULATRICE DONNES DE COUPE. La TNC affiche cette
softkey dans les cas suivants :
lorsque vous ouvrez la calculatrice (touche
CALC)
si vous ouvrez le dialogue de saisie de la vitesse de rotation
dans la séquence séquence T
si vous ouvrez le dialogue de saisie de l'avance dans les
séquences de déplacement ou les cycles
si vous entrez une avance en mode Manuel (softkey F)
si vous entrez une vitesse de rotation en mode Manuel
(softkey S)
Selon que vous calculez une vitesse de rotation ou une avance,
la calculatrice de données de coupe affiche des champs de saisie
différents :
Fenêtre de calcul de la vitesse de rotation :
Lettre de code Signification
R: Rayon d'outil (mm)
VC: Vitesse de coupe (mm/min)
S= Résultat de la vitesse de rotation de
la broche (tours/min)
