Programmation : Usinage multiaxes
12.2 La fonction PLANE pour incliner le plan d'usinage (option 8)
12
428
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

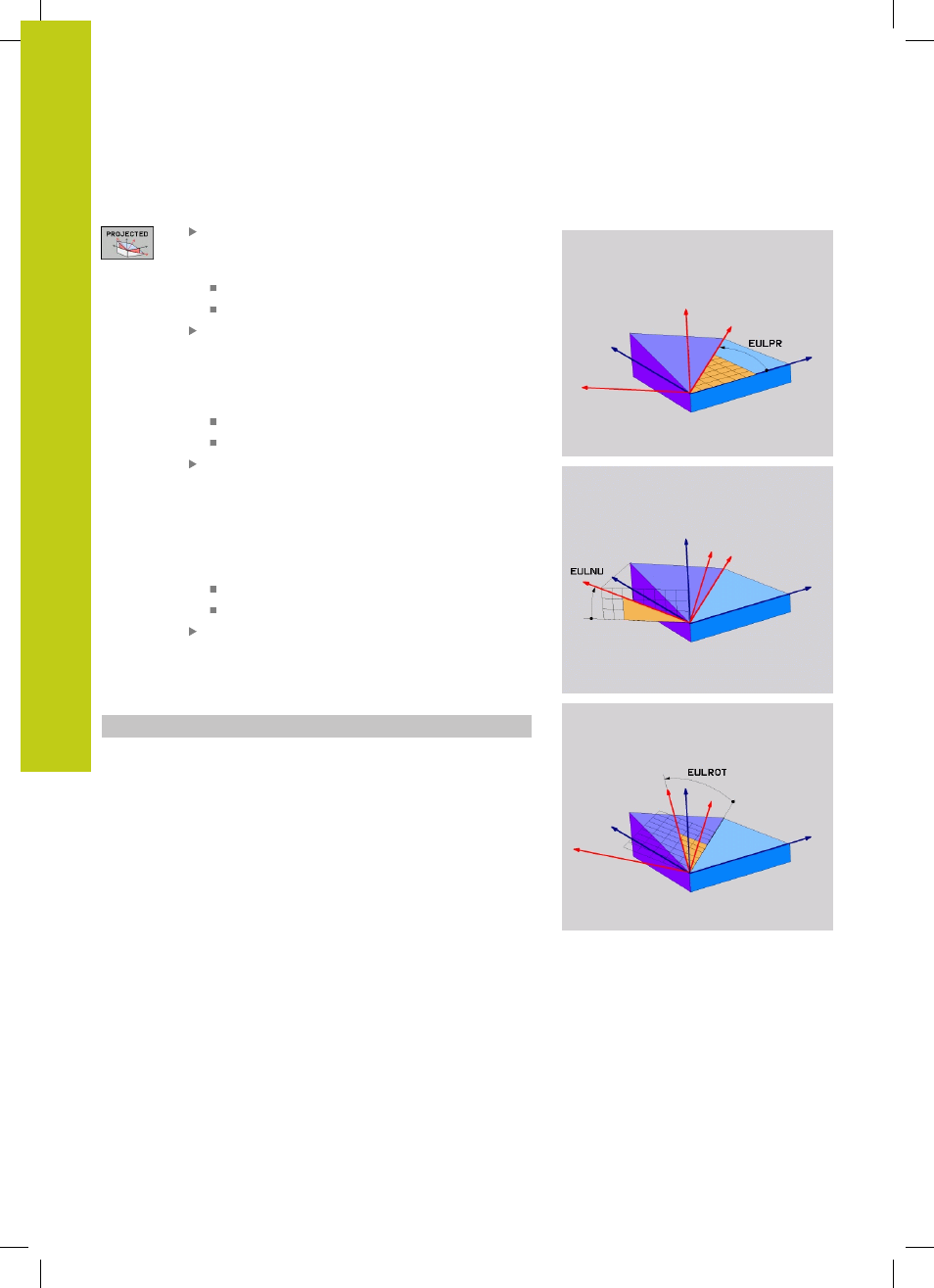

Paramètres à introduire
Angle rot. Plan coord. princip. ? : angle de
rotation
EULPR autour de l'axe Z (voir figure en
haut à droite) Attention !
Plage d'introduction : -180.0000° à 180.0000°
L'axe 0° est l'axe X
Angle d’inclinaison axe d’outil? : angle
d'inclinaison
EULNUT du système de coordonnées
autour de l'axe X tourné de la valeur de l'angle
de précession (voir figure de droite, au centre).
Attention !
Plage d'introduction : 0° à 180.0000°
L'axe 0° est l'axe Z
Angle ROT du plan incliné ? : Rotation EULROT
du système de coordonnées incliné autour de l'axe
Z incliné (correspond à une rotation avec l'axe 10
ROTATION). L'angle de rotation vous permet de
définir facilement le sens de l'axe X dans le plan
d'usinage incliné (cf. figure en bas, ci-contre).
Remarque :
Plage d'introduction : 0° à 360.0000°
L'axe 0° est l'axe X.
Poursuivre avec les propriétés de positionnement,
voir "Définir le comportement de positionnement
de la fonction PLANE", page 436
Séquence CN
N50 PLANE EULER EULPR45 EULNU20 EULROT22 .....*
