Programmation : Utiliser des données issues de fichiers de CAO

7.3

Convertisseur DXF (option 42)

7

272

TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

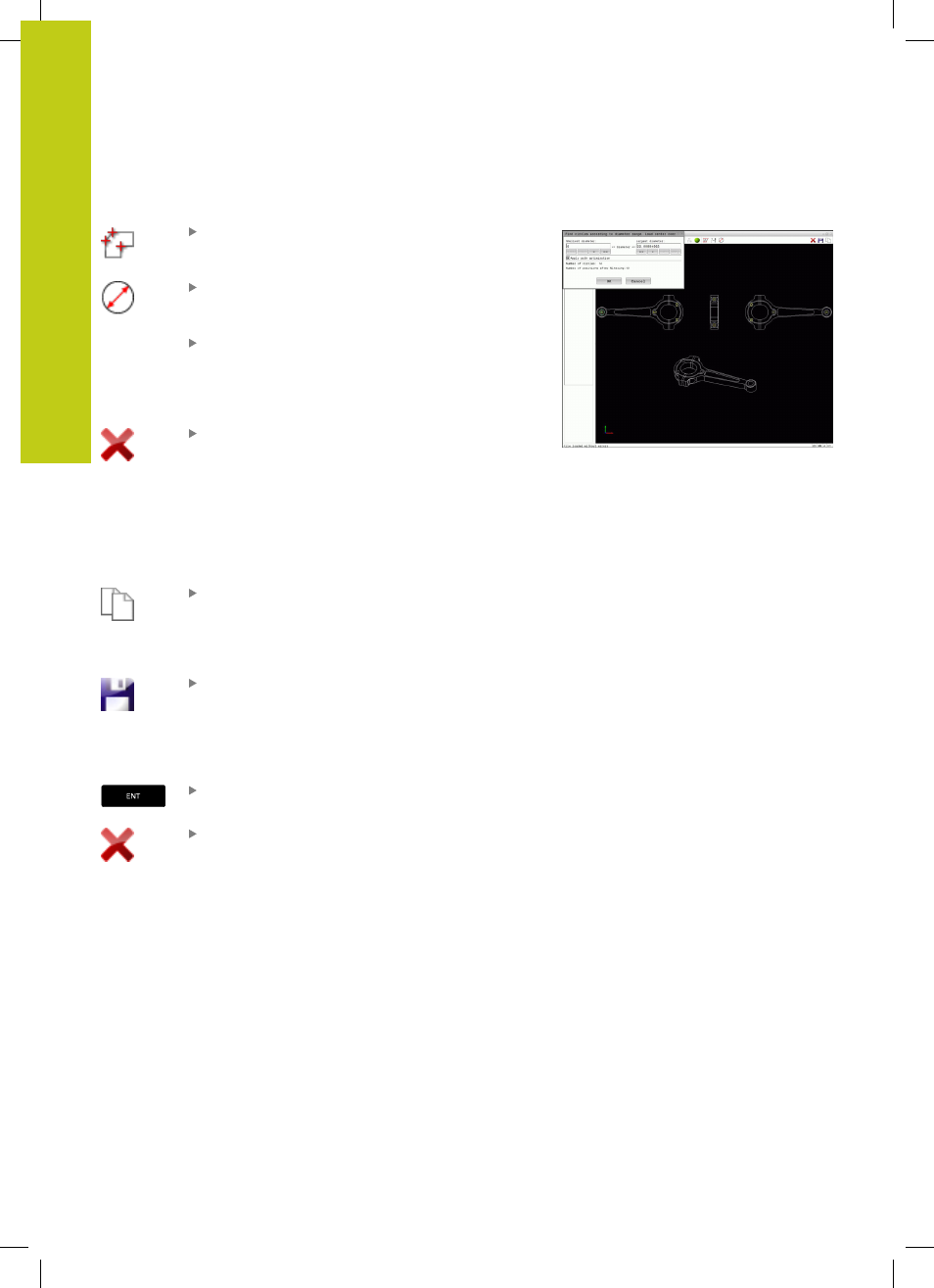

Sélection rapide de positions de perçage via une icône

Choisir un mode de sélection des positions
d'usinage : la fenêtre graphique est active pour la
sélection de positions.

Sélectionner l'icône : la TNC ouvre une fenêtre
auxiliaire dans laquelle vous pouvez filtrer les trous
de perçage en fonction de leur taille.

Définir au besoin les paramètres de filtre (voir
"Configurer le filtre", page 273) et confirmer
avec le bouton

OK : la TNC affiche les positions

sélectionnées dans la fenêtre d'affichage des lists
(apparition d'un symbole "point")

Au besoin, vous pouvez désélectionner à
nouveau les éléments déjà sélectionnés en
cliquant à nouveau sur l'élément de la fenêtre
graphique, tout en maintenant toutefois la
touche

CTRL enfoncée. Sinon, vous pouvez

également sélectionner l'élément dans la fenêtre
d'affichage de la liste et appuyer sur la touche
DEL. En cliquant sur cette icône, vous pouvez
désélectionner tous les éléments.

Mémoriser les positions d'usinage sélectionnées
dans la mémoire tampon de la TNC pour
les insérer ensuite comme séquence de
positionnement avec appel de cycle dans un
programme en Texte clair, ou

Mémoriser les positions d'usinage sélectionnées
dans un fichier de points : la TNC ouvre une
fenêtre auxiliaire où vous pouvez entrer le nom de
fichier de votre choix. Par défaut : nom du fichier
de CAO. Sinon, vous pouvez également choisir le
type de fichier :

Valider la saisie : la TNC mémorise le programme
de contour dans le répertoire sélectionné

Pour sélectionner d'autres positions d'usinage :
appuyer sur l'icône de désélection des éléments
choisis et sélectionner le contour suivant comme
décrit précédemment
