Correction d'outil 5.3
5
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
203

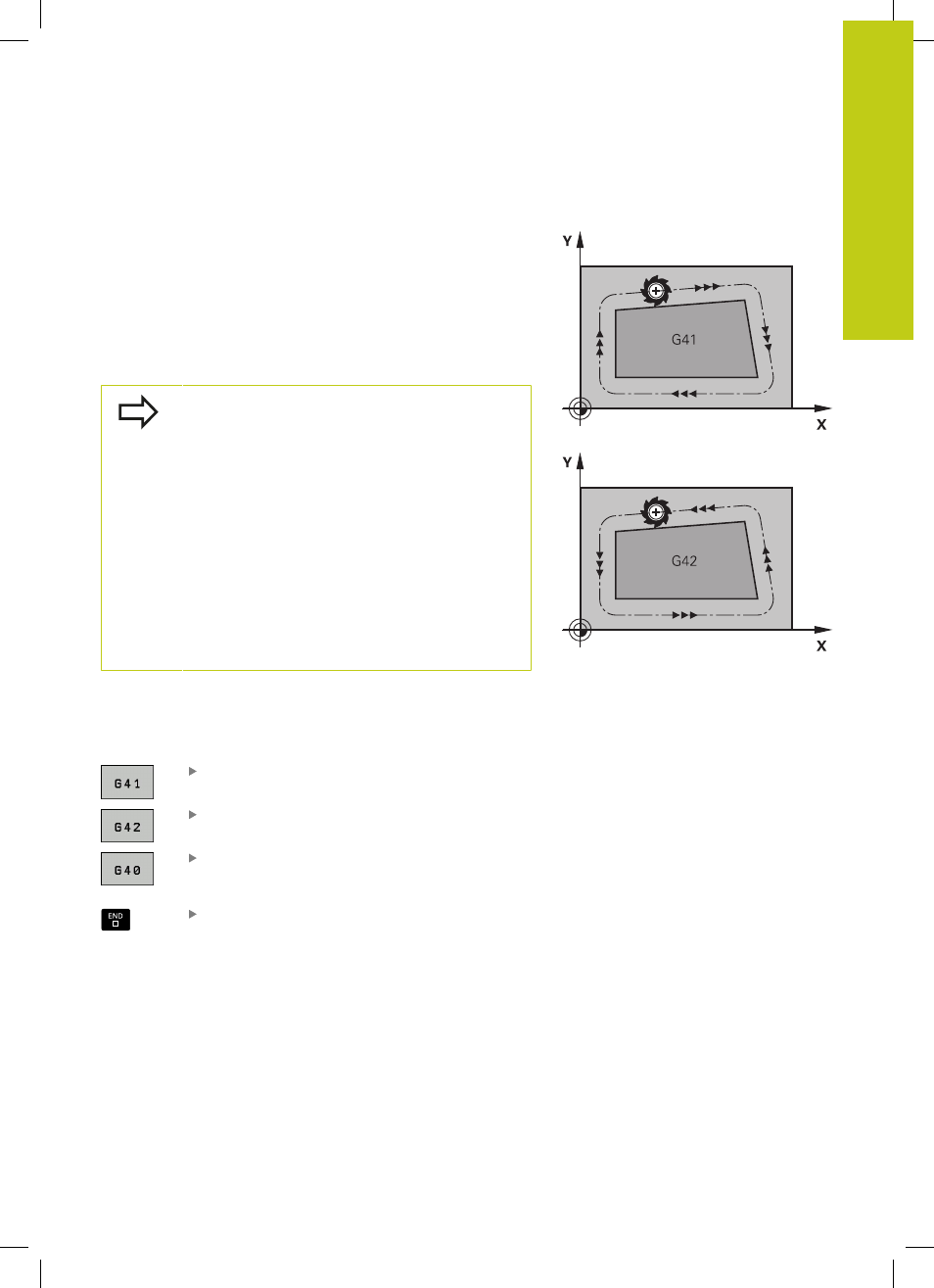

Contournages avec correction de rayon : G42 et G41
G42 : L’outil se déplace à droite du contour dans le sens de
déplacement
G41 : L’outil se déplace à gauche du contour dans le sens de
déplacement
La distance entre le centre de l'outil et le contour programmé
correspond à la valeur du rayon de l'outil. "Droite" et "gauche"
désignent la position de l'outil dans le sens du déplacement le long
du contour de la pièce. Voir figures.
Entre deux séquences de programme dont la
correction de rayon
G42 et G41 diffère, il doit y avoir
au moins une séquence de déplacement dans le plan
d'usinage sans correction de rayon (par conséquent
avec
G40).
La TNC applique une correction de rayon à la fin de
la séquence dans laquelle vous avez programmé la
correction pour la première fois.
Lors de la première séquence avec correction de
rayon
G42/G41 et lors de l'annulation avec G40, la
TNC positionne toujours l'outil perpendiculairement
au point initial ou au point final. Positionnez l'outil
devant le premier point du contour ou derrière le
dernier point du contour de manière à éviter que
celui-ci ne soit endommagé.
Introduction de la correction de rayon
Introduisez la correction de rayon dans une séquence G01 .
Introduisez les coordonnées du point-cible et validez-les avec la
touche
ENT
Déplacement de l'outil à gauche du contour
programmé : sélectionner la fonction
G41 ou
Déplacement de l'outil à droite du contour
programmé : sélectionner la fonction
G42 ou
Déplacement de l'outil sans correction de rayon
ou annuler la correction de rayon : sélectionner la
fonction
G40
Fermer la séquence: Appuyer sur la touche
END
