Programmation : programmer les contours
6.4 Contournage : coordonnées cartésiennes
6
232
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

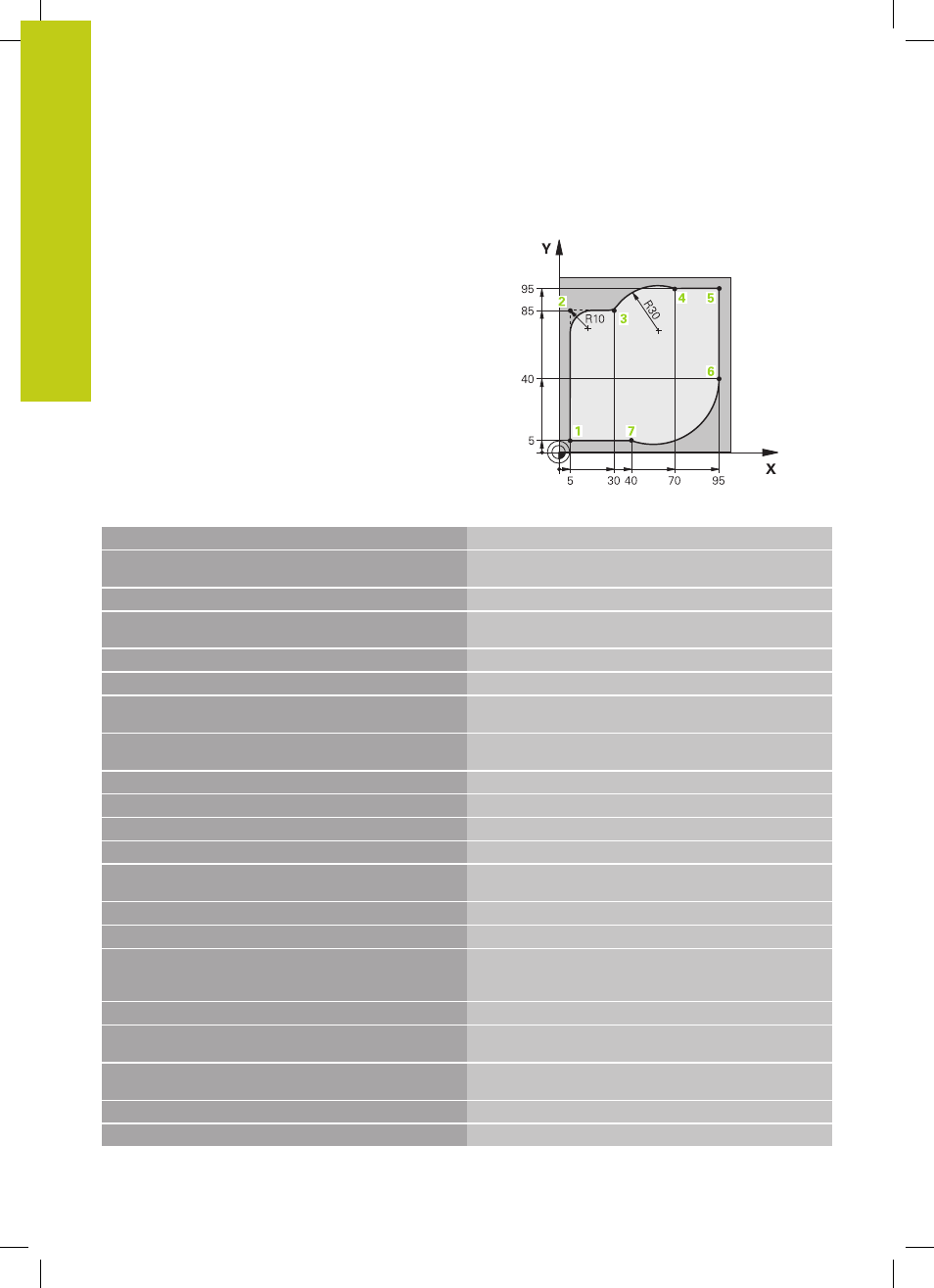

Exemple : déplacement circulaire en cartésien
%CIRCULAIRE G71 *
N10 G30 G17 X+0 Y+0 Z-20 *
Définition de la pièce brute pour simulation graphique de
l’usinage
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S4000 *
Appel d’outil avec axe de broche et vitesse de rotation
broche
N40 G00 G40 G90 Z+250 * Dégager l’outil dans l’axe de broche en avance rapide
N50 X-10 Y-10 *
Prépositionner l’outil
N60 G01 Z-5 F1000 M3 *
Déplacement à la profondeur d’usinage avec l'avance
F = 1000 mm/min.
N70 G01 G41 X+5 Y+5 F300 * Aborder le contour au point 1, activer correction
de rayon G41
N80 G26 R5 F150 *
Approche tangentielle
N90 Y+85 * Point 2 : première droite au point 2
N100 G25 R10 * Insérer un rayon R = 10 mm, avance : 150 mm/min.
N110 X+30 * Aller au point 3 : point initial du cercle
N120 G02 X+70 Y+95 R+30 * Aller au point 4 : point final du cercle avec G02,
rayon 30 mm
N130 G01 X+95 * Aller au point 5
N140 Y+40 * Aller au point 6
N150 G06 X+40 Y+5 * Aller au point 7: point final du cercle, arc de cercle avec
raccordement tangentiel au point 6, la TNC calcule
automatiquement le rayon
N160 G01 X+5 * Aller au dernier point du contour 1
N170 G27 R5 F500 * Quitter le contour sur trajectoire circulaire avec raccord.
tangentiel
N180 G40 X-20 Y-20 F1000 *
Dégager l'outil dans le plan d'usinage, annuler la correction
de rayon
N190 G00 Z+250 M2 * Dégagement dans l'axe d'outil, fin du programme
N99999999 %CIRCULAIRE G71 *
