12.5 Fraisage périphérique : Correction de
rayon 3D avec M128 et correction de
rayon (G41/G42)
Application
Lors du fraisage en roulant, la TNC décale l'outil selon la
somme des valeurs Delta
DR (tableau d'outils et séquence
T), et ce perpendiculairement au sens du déplacement et
perpendiculairement au sens de l'outil. Le sens de correction est
à définir avec la correction de rayon

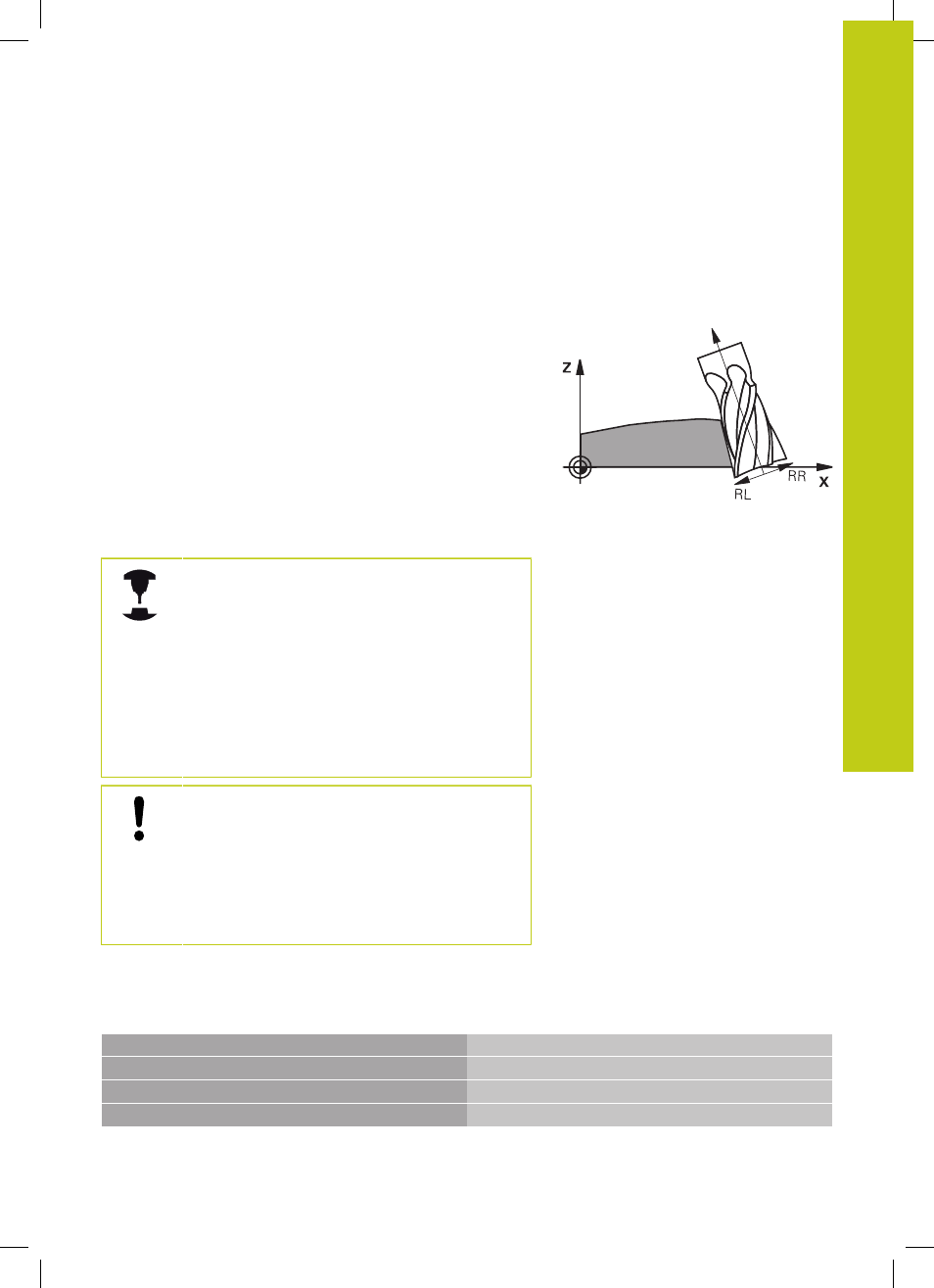

G41/G42 (voir fig. en haut à
droite, sens du déplacement Y+).
Pour que la TNC puisse atteindre l'orientation donnée, vous devez
activer la fonction
M128 voir "Conserver la position de la pointe de
l'outil lors du positionnement des axes d'inclinaison (TCPM) : M128
(option 9)", page 446 et ensuite la correction de rayon d'outil. La
TNC positionne automatiquement les axes rotatifs de la machine
de manière à ce que l'outil puisse atteindre l'orientation d'outil
programmée avec la correction courante.
Cette fonction n'est possible que sur les machines
dont la configuration d'inclinaison des axes permet
de définir les angles dans l'espace. Consultez le
manuel de votre machine.
La TNC ne peut pas positionner automatiquement
les axes rotatifs sur toutes les machines.
Consultez le manuel de votre machine !
Notez que la TNC applique une correction en fonction
des
valeurs Delta définies. Un rayon d'outil R défini
dans le tableau d’outils n'a aucune influence sur la
correction.
Attention, risque de collision!
Sur les machines dont les axes rotatifs n'autorisent
qu'une plage de déplacement limitée et lors du
positionnement automatique, des déplacements
peuvent nécessiter, par exemple, une rotation de la
table à 180°. Faites attention aux risques de collision
de la tête avec la pièce ou avec les éléments de
serrage.
Vous pouvez définir l'orientation d'outil dans une séquence G01 de
la manière suivante.
Exemple : définition de l'orientation d'outil avec M128 et
coordonnées des axes rotatifs
N10 G00 G90 X-20 Y+0 Z+0 B+0 C+0 *
Prépositionnement
N20 M128 * Activer M128
N30 G01 G42 X+0 Y+0 Z+0 B+0 C+0 F1000 * Activer la correction de rayon
N40 X+50 Y+0 Z+0 B-30 C+0 * Positionner les axes rotatifs (orientation d'outil)
