Aborder et quitter le contour 6.3
6
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
215

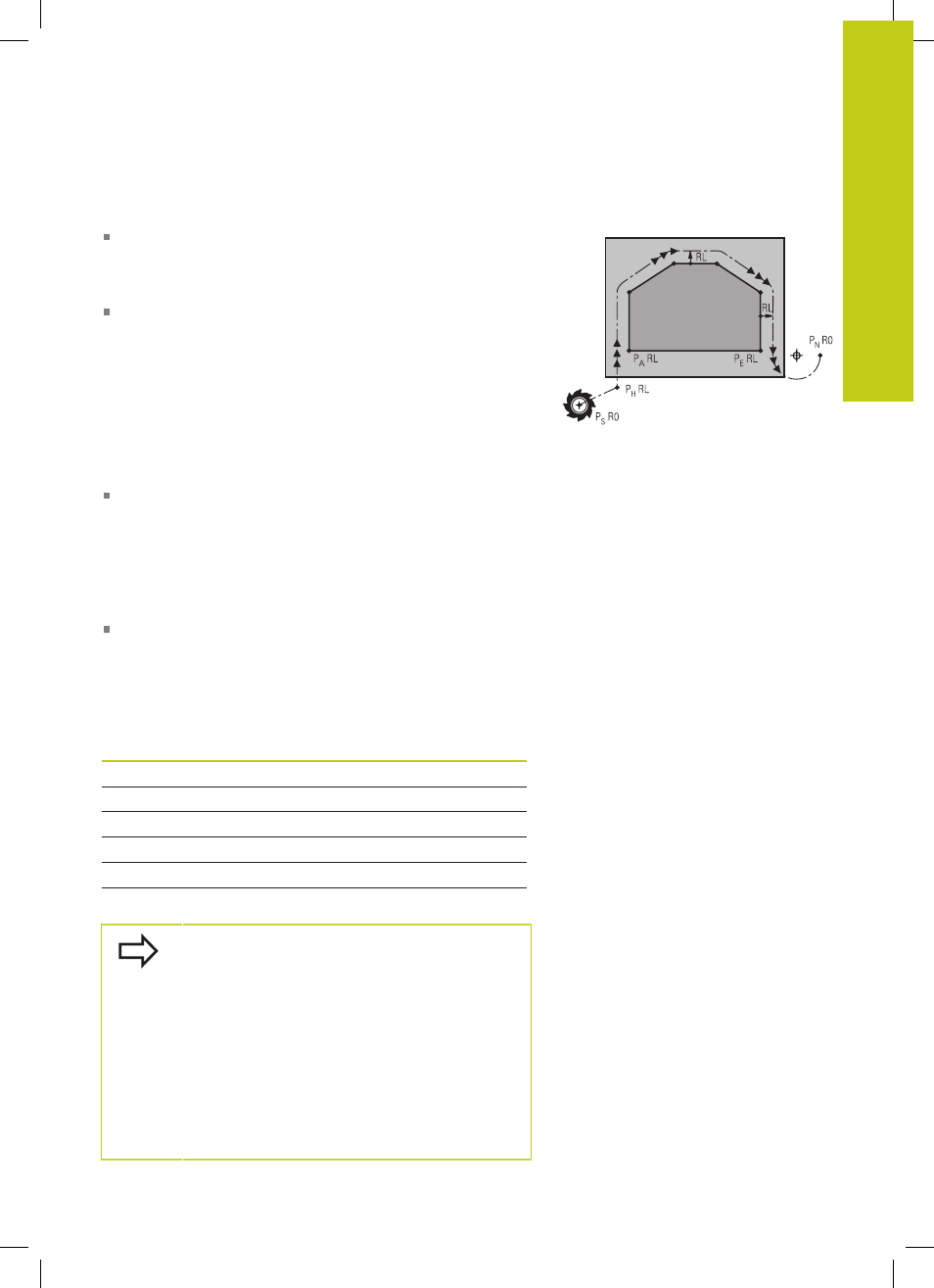

Positions importantes en approche et en sortie
Point initial PS
Programmez cette position immédiatement avant la séquence
APPR. Le point P
S
se trouve en dehors du contour ; il est
approché sans correction de rayon (G40).
Pour certaines formes de contours, l'approche et la sortie du
contour passent par un point auxiliaire P
H
que la TNC calcule
à partir des données figurant dans les séquences APPR et
DEP. La TNC déplace l'outil de la position actuelle au point
auxiliaire P
H
avec la dernière avance programmée. Si vous avez
programmé G00 (positionnement en avance rapide) dans la
dernière séquence de positionnement précédant la fonction
d'approche, la TNC accoste également le point auxiliaire P
H
en
avance rapide.
Premier point du contour P
A
et dernier point du contour P
E
Vous programmez le premier point du contour P
A
dans la
séquence APPR, et le dernier point de contour P
E
avec une
fonction de contournage de votre choix. Si la séquence APPR
contient aussi la coordonnée Z, la TNC amène d'abord l'outil
à P
H
dans le plan d'usinage, puis à la profondeur programmée
dans l'axe d'outil.
Point final P
N
La position P
N
est située en dehors du contour et dépend des
données de la séquence DEP. Si la séquence DEP contient
également la coordonnée Z, la TNC amène d'abord l'outil à P
H
dans le plan d'usinage, puis à la hauteur programmée dans l'axe
d'outil.
Abréviation Signification
APPR
angl. APPRoach = approche
DEP
angl. DEParture = départ
L angl. Line = droite
C angl. Circle = cercle
T
tangentiel (transition douce, continue)
N
normale (perpendiculaire)
Lors du déplacement de la position courante au
point auxiliaire P
H
, la TNC ne contrôle pas si le
contour peut être endommagé. Vérifiez-le avec le
test graphique!
Avec les fonctions APPR LT, APPR LN et APPR CT,
la TNC déplace l'outil de la position initiale au point
auxiliaire P
H
avec la dernière avance/avance rapide
programmée. Avec APPR LCT, la TNC déplace l'outil
du point auxiliaire P
H
avec l'avance programmée
dans la séquence APPR. Si aucune avance n'a été
programmée avant la séquence d'approche, la TNC
délivre un message d'erreur.
R0=G40; RL=G41; RR=G42
