Programmation : programmer les contours
6.6
Mouvements de contournage – Programmation libre de contour FK
6
254
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

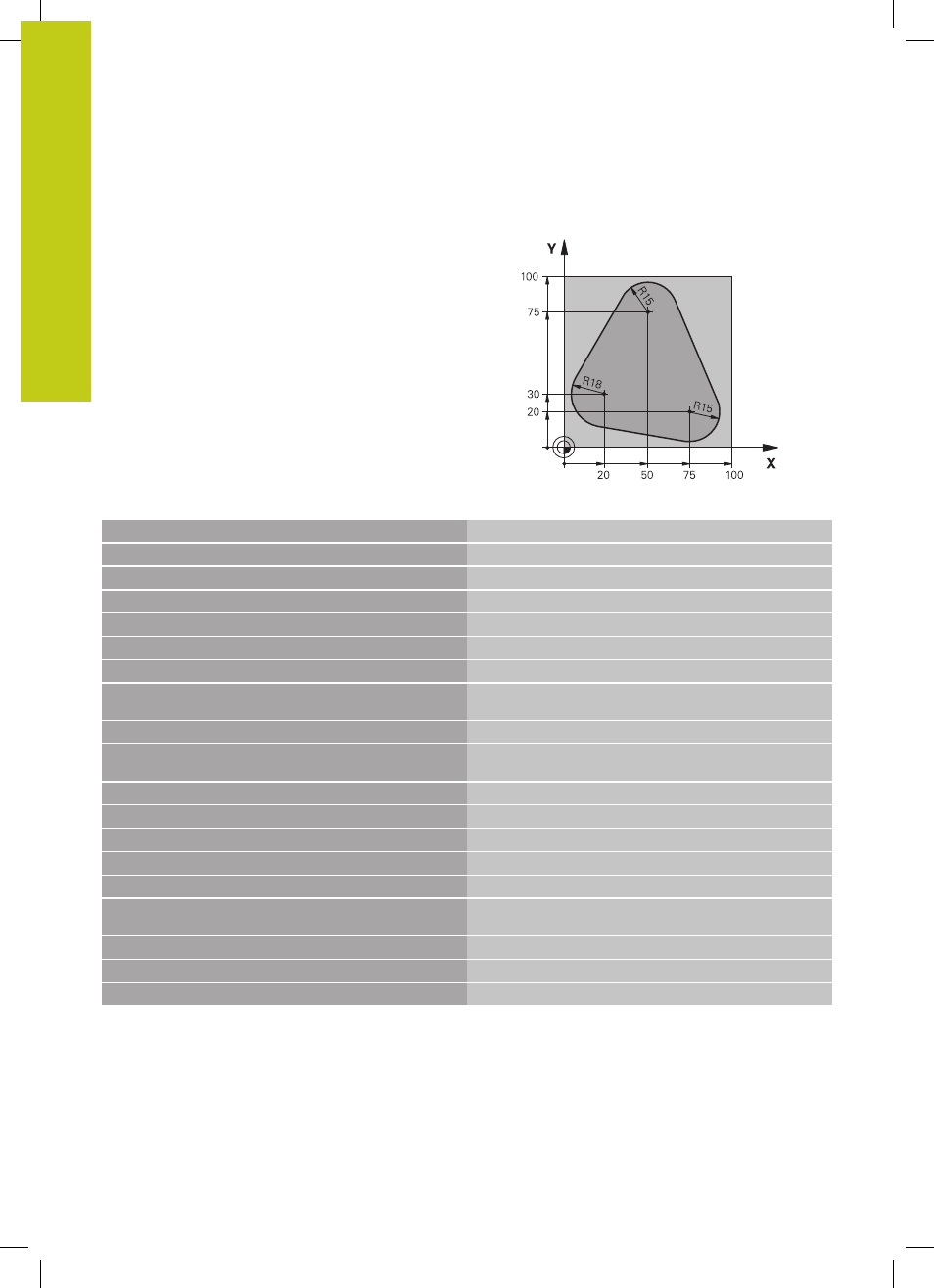

Exemple : programmation FK 1
%FK1 G71*
N10 G30 G17 X+0 Y+0 Z-20*
Définition de la pièce brute
N20 G31 X+100 Y+100 Z+0*
N30 T 1 G17 S500*
Appel d'outil
N40 G00 G90 Z+250 G40 M3*
Dégagement de l'outil
N50 G00 X-20 Y+30 G40*
Prépositionner l’outil
N60 G01 Z-10 G40 F1000*
Aller à la profondeur d’usinage
N70 APPR CT X+2 Y+30 CCA90 R+5 G41 F250*
Aborder le contour sur un cercle avec raccordement
tangentiel
N80 FC DR- R18 CLSD+ CCX+20 CCY+30*
Bloc FK :
N90 FLT*
Pour chaque élément du contour, programmer les données
connues
N100 FCT DR- R15 CCX+50 CCY+75*
N110 FLT*
N120 FCT DR- R15 CCX+75 CCY+20*
N130 FLT*
N140 FCT DR- R18 CLSD- CCX+20 CCY+30*
N150 DEP CT CCA90 R+5 F2000*
Quitter le contour sur un cercle avec raccordement
tangentiel
N160 G00 X-30 Y+0*
N170 G00 Z+250 M2*
Dégager l’outil, fin du programme
N99999999 %FK1 G71*
