Programmation : Utiliser des données issues de fichiers de CAO
7.3 Convertisseur DXF (option 42)
7
258
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
7.3 Convertisseur DXF (option 42)
Application

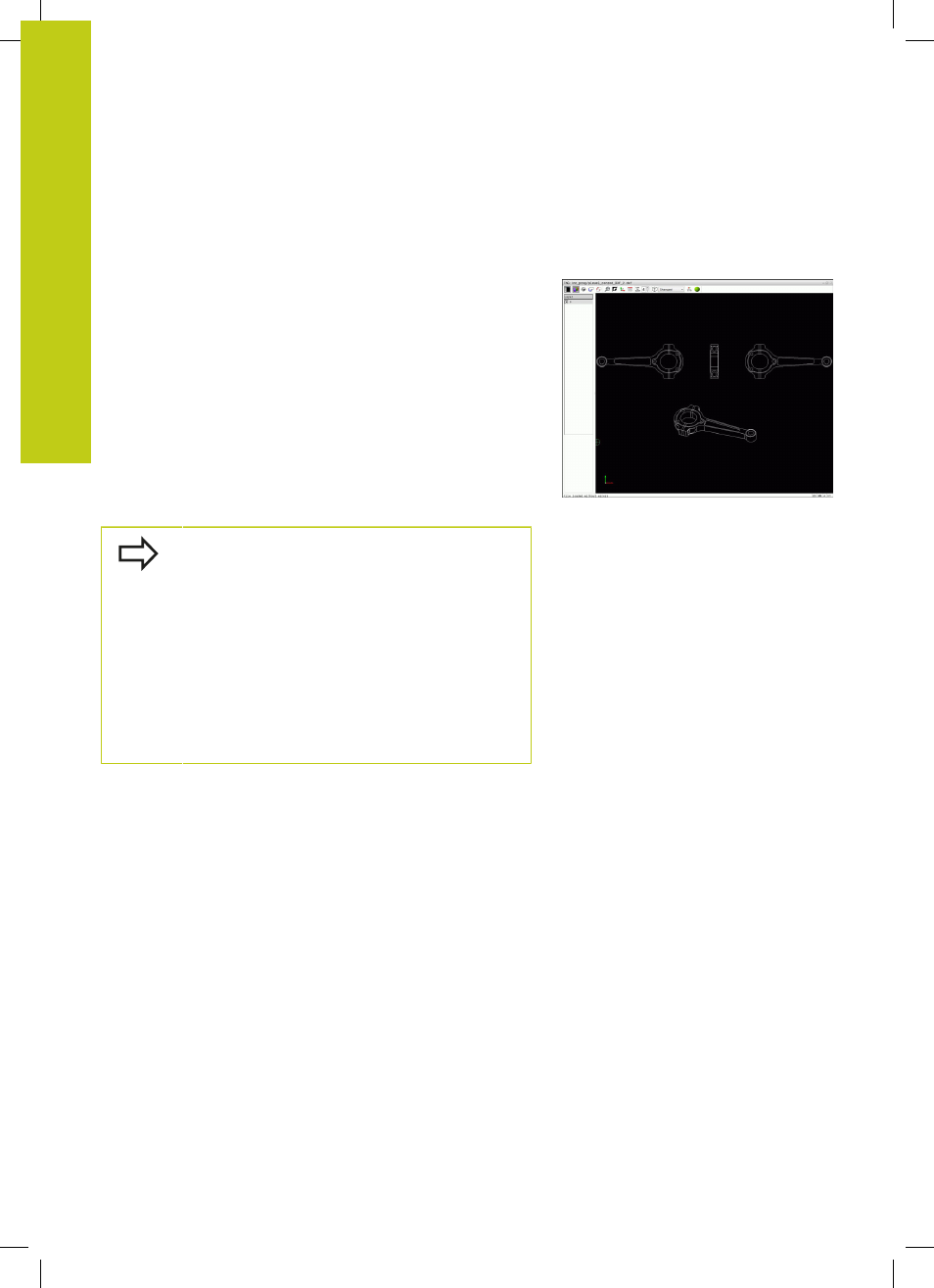

Cette option vous permet d'ouvrir des fichiers DXF directement sur
la TNC pour en extraire des contours ou des positions d'usinage
à enregistrer comme programmes Texte clair ou comme fichiers
de points. Les programmes Texte clair ainsi récupérés peuvent
être exécutés sur des commandes TNC antérieures, car les
programmes ne contiennent alors que des séquences
L- et CC-/C.
Si vous traitez des fichiers en mode
Programmation, la TNC
génère par défaut des programmes de contours avec l'extension
.H et des fichiers de points avec l'extension .PNT. Vous avez
toutefois la possibilité de sélectionner librement le type de fichier
au moment de l'enregistrer. Vous pouvez par ailleurs enregistrer le
contour ou les positions d'usinage sélectionné(es) dans la mémoire
tampon de la TNC pour pouvoir ensuite les insérer directement
dans un programme CN.
Le fichier à traiter doit être mémorisé sur le disque
dur de la TNC.
Avant l'importation dans la TNC, veiller à ce que
le nom du fichier DXF ne comporte ni espace, ni
caractères spéciaux non autorisés, voir "Nom de
fichier", page 114.
La TNC supporte le format DXF R12 le plus répandu
(correspondant à AC1009).
La TNC ne supporte pas le format binaire DXF. Lors
de la création du fichier DXF à partir du programme
CAO ou DAO, veillez à enregistrer le fichier dans le
format ASCII.
