Mouvements de contournage – Programmation libre de contour FK
6.6
6
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
251

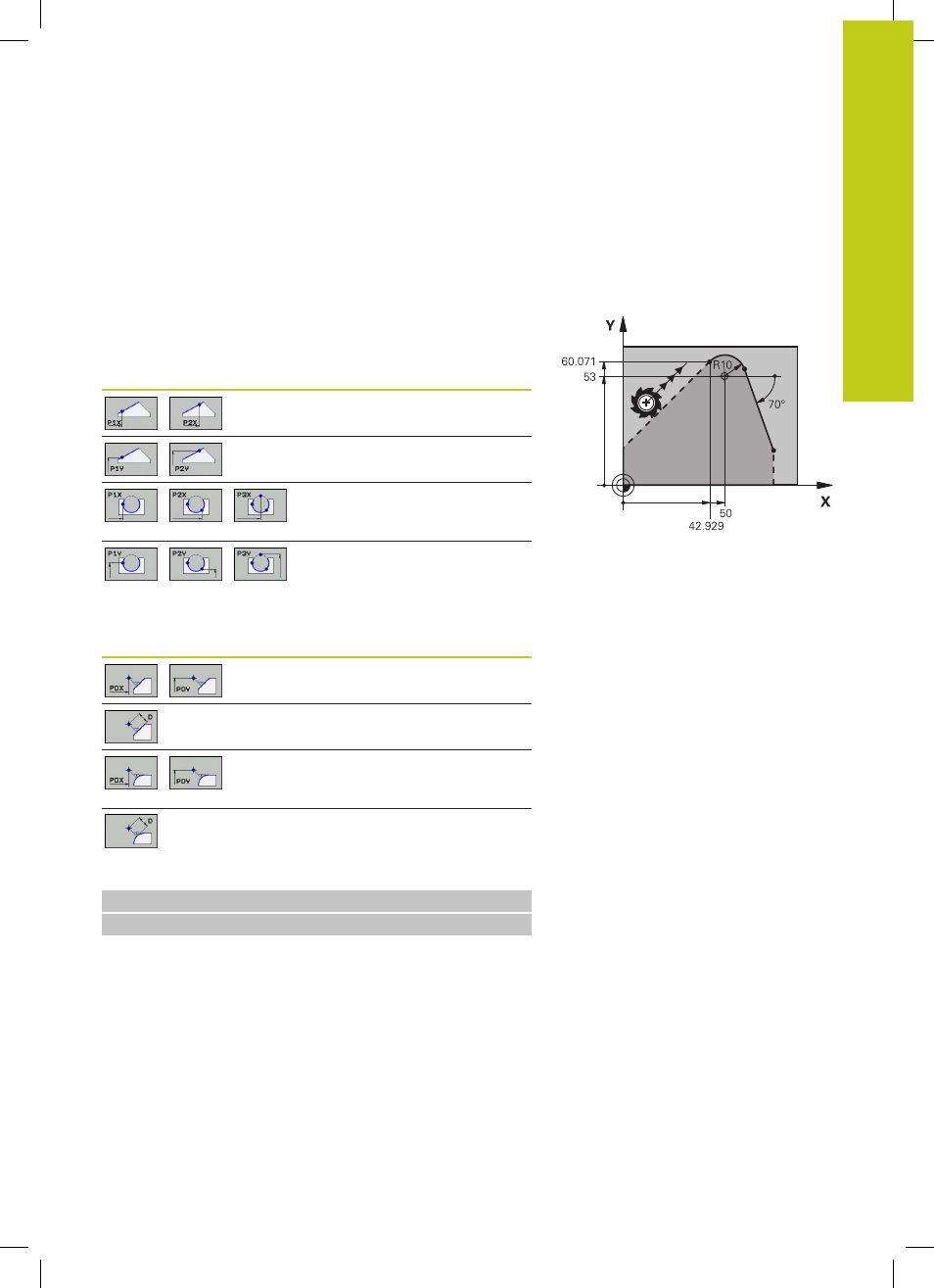

Points auxiliaires
Vous pouvez introduire les coordonnées de points auxiliaires sur le
contour ou en dehors de celui-ci, aussi bien pour les droites FK que
pour les trajectoires circulaires FK.
Points auxiliaires sur un contour
Les points auxiliaires peuvent se trouver directement sur la droite,
dans le prolongement de celle-ci ou encore directement sur la
trajectoire circulaire.
Softkeys
Données connues
Coordonnée X d'un point
auxiliaire P1 ou P2 d'une droite
Coordonnée Y d'un point
auxiliaire P1 ou P2 d'une droite
Coordonnée X d'un point
auxiliaire P1, P2 ou P3 d'une traj.
circulaire
Coordonnée Y d'un point
auxiliaire P1, P2 ou P3 d'une traj.
circulaire
Points auxiliaires en dehors d'un contour
Softkeys
Données connues
Coordonnée X et Y d'un point
auxiliaire proche d'une droite
Distance entre point auxiliaire et
droite
Coordonnée X et Y d'un point
auxiliaire à proximité d'une
trajectoire circulaire
Distance entre point auxiliaire et
trajectoire circulaire
Exemple de séquences CN
N10 FC DR- R10 P1X+42.929 P1Y+60.071
N20 FLT AN-70 PDX+50 PDY+53 D10
