Mouvements de contournage – Programmation libre de contour FK
6.6
6
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
253

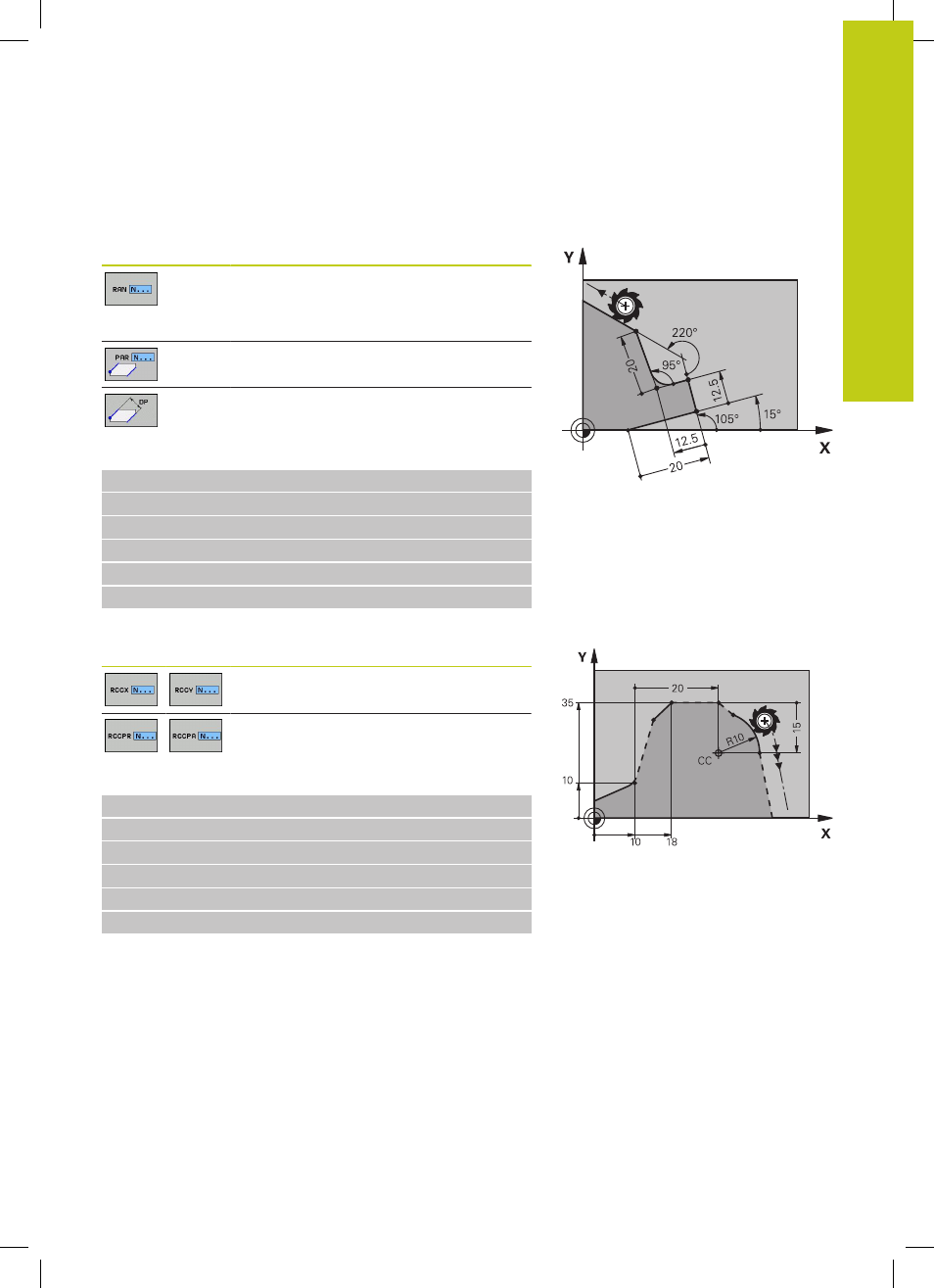

Rapport relatif à la séquence N : Sens et distance de l'élément
de contour
Softkey
Données connues
Angle entre droite et autre élément de
contour ou entre la tangente à l'arc de
cercle en entrée et un autre élément du
contour
Droite parallèle à un autre élément de
contour
Distance entre droite et élément de contour
parallèle
Exemple de séquences CN
N10 FL LEN 20 AN+15
N20 FL AN+105 LEN 12.5
N30 FL PAR 10 DP 12.5
N40 FSELECT 2
N50 FL LEN 20 IAN+95
N60 FL IAN+220 RAN 20
Rapport relatif à la séquence N : Centre de cercle CC
Softkey
Données connues
Coordonnées cartésiennes du centre de
cercle se référant à la séquence N
Coordonnées polaires du centre de cercle
se référant à la séquence N
Exemple de séquences CN
N10 FL X+10 Y+10 G41
N20 FL ...
N30 FL X+18 Y+35
N40 FL ...
N50 FL ...
N60 FC DR- R10 CCA+0 ICCX+20 ICCY-15 RCCX10 RCCY30
