Programmation : programmer les contours
6.3
Aborder et quitter le contour
6
214
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015

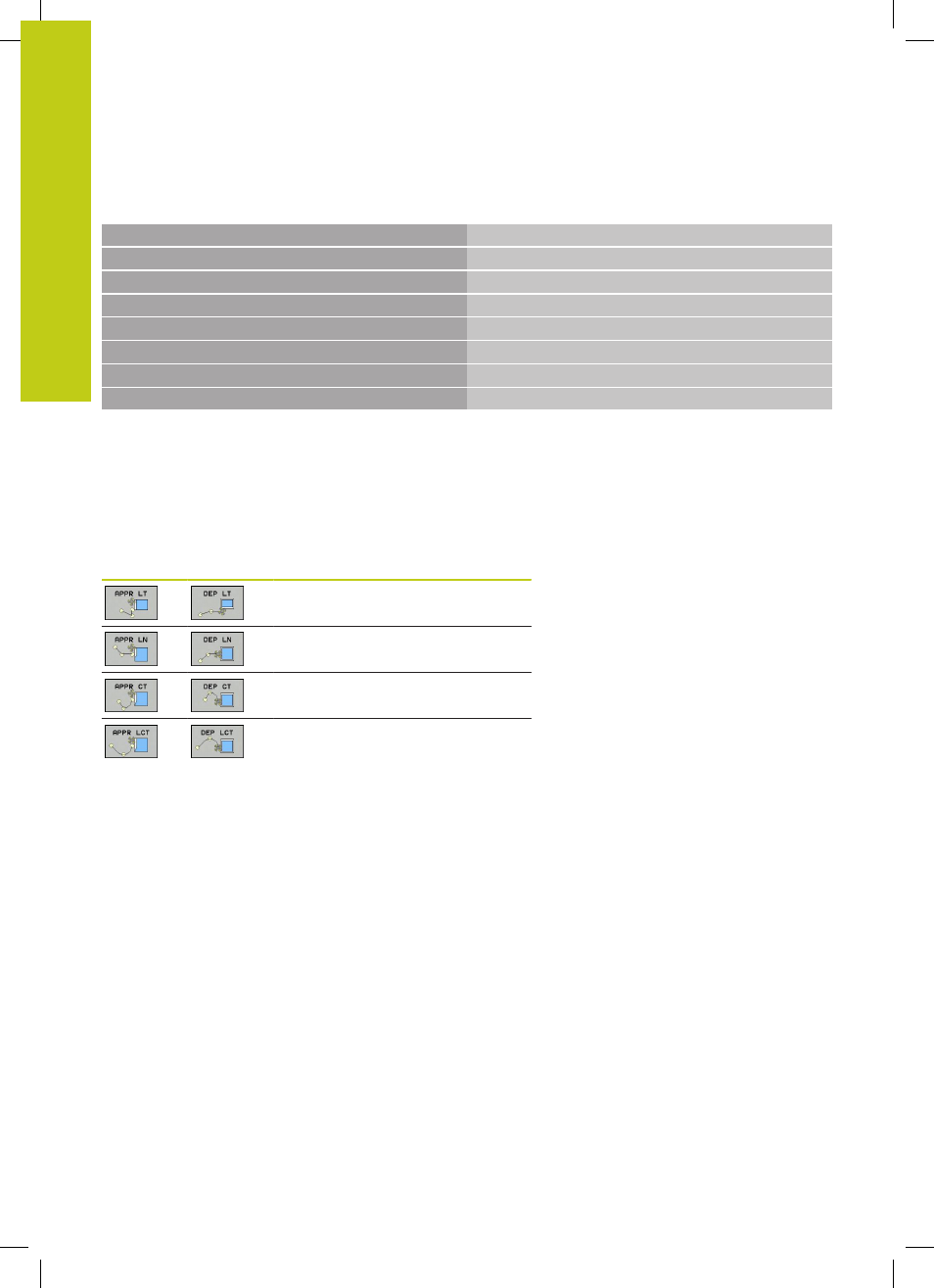

Exemple de séquences CN
N50 G00 G40 G90 X-30 Y+50 *
Point de départ
N60 G01 G41 X+0 Y+50 F350 *
Premier point du contour
N70 G26 R5 *
Approche tangentielle avec rayon R = 5 mm
. . .
PROGRAMMER LES ÉLÉMENTS DU CONTOUR
. . .
Dernier point du contour
N210 G27 R5 *
Sortie tangentielle avec rayon R = 5 mm
N220 G00 G40 X-30 Y+50 *
Point final
Résumé : formes de trajectoires pour l'approche et la
sortie de contour
Les fonctions
APPR (en anglais approach = approche) et DEP (en
anglais departure = départ) sont activées avec la touche
APPR/DEP.
Les formes de contour suivantes peuvent être sélectionnées par
softkeys :
Approche
Sortie
Fonction
Droite tangente
Droite perpendiculaire au point du
contour
Trajectoire circulaire avec
raccordement tangentiel
Trajectoire circulaire avec
raccordement tangentiel au contour,
approche et sortie vers un point
auxiliaire à l'extérieur du contour,
sur un segment de droite avec
raccordement tangentiel
