Graphique de programmation 4.6
4
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
155

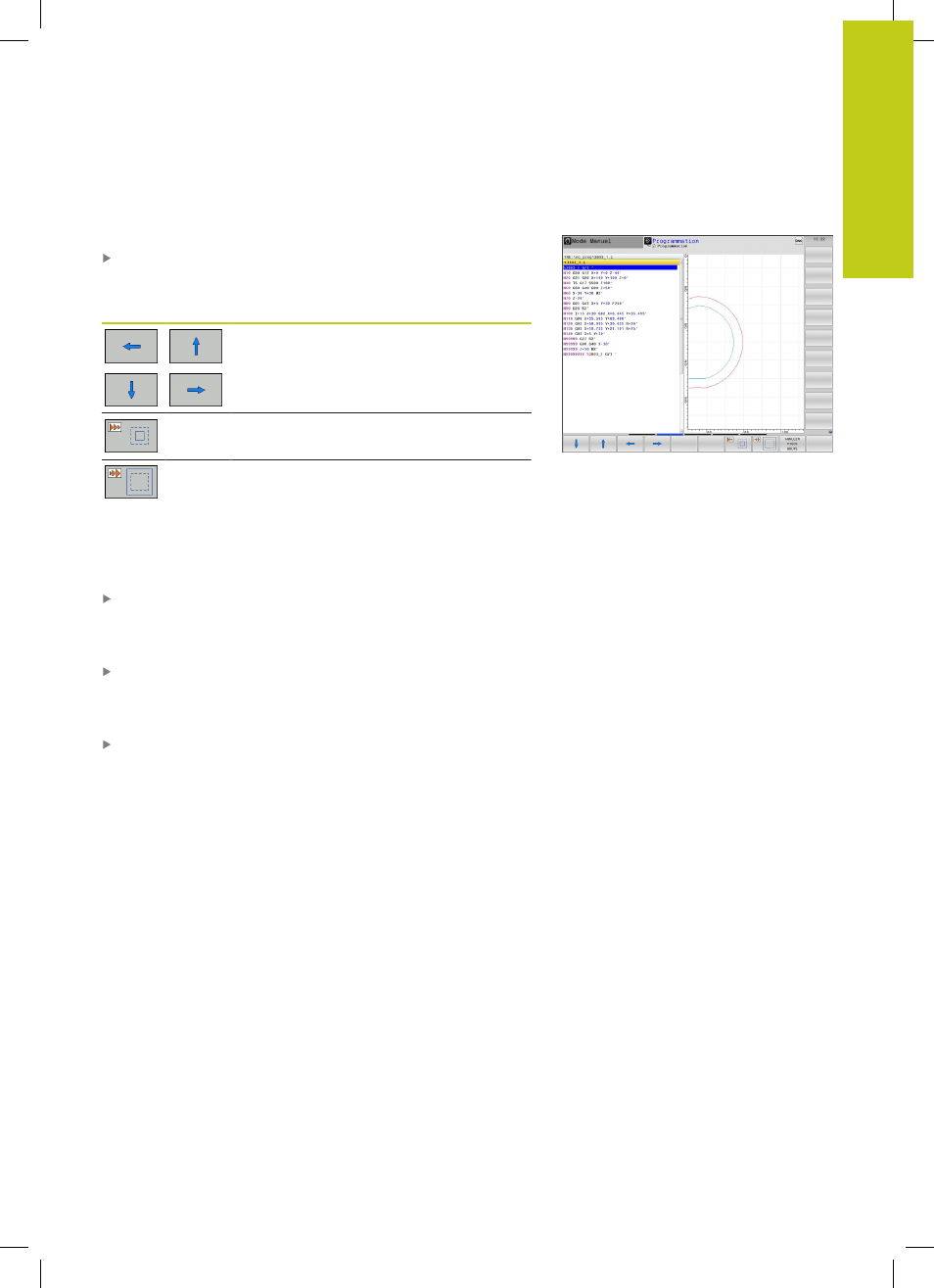

Agrandissement ou réduction de la découpe
Vous pouvez vous-même définir la projection d’un graphisme.
Commuter la barre de softkeys (deuxième barre, cf. figure)
Les fonctions suivantes sont disponibles :
Softkey Fonction
Pour déplacer une section, appuyer sur la
softkey correspondante
Pour réduire le détail, maintenir la softkey
enfoncée.
Pour agrandir le détail, maintenir la softkey
enfoncée.
La softkey
PIECE BR. DITO BLK FORM permet de rétablir la
découpe d'origine.
Vous pouvez également modifier la représentation du graphique
avec la souris. Les fonctions suivantes sont disponibles :
Pour décaler le modèle représenté : maintenir la touche centrale
ou la molette de la souris enfoncée et déplacer la souris. Si vous
appuyez en même temps sur la touche Shift, vous ne pourrez
décaler le modèle que horizontalement ou verticalement.
Pour agrandir une section en particulier : sélectionner la zone
de votre choix avec le bouton gauche de la souris. Dès lors que
vous relâchez le bouton gauche de la souris, la TNC agrandit
l'affichage.
Pour agrandir ou réduire rapidement une zone en particulier :
tourner la mollette de la souris vers l'avant ou vers l'arrière.
