Convertisseur DXF (option 42) 7.3
7
TNC 640 | Manuel utilisateur Programmation en DIN/ISO | 3/2015
267
La TNC crée deux définitions de pièce brute (
BLK
FORM) dans le programme de contour. Le première
définition contient les dimensions de tout le fichier
DXF, tandis que la seconde (celle qui est active)
regroupe les éléments de contour sélectionnés, de
manière à ce qu'il en résulte une pièce brute de taille
optimale.
La TNC mémorise uniquement les éléments qui sont
réellement sélectionnés (éléments en bleu), donc
ceux qui sont marqués d'une petite croix dans la
fenêtre de listes.

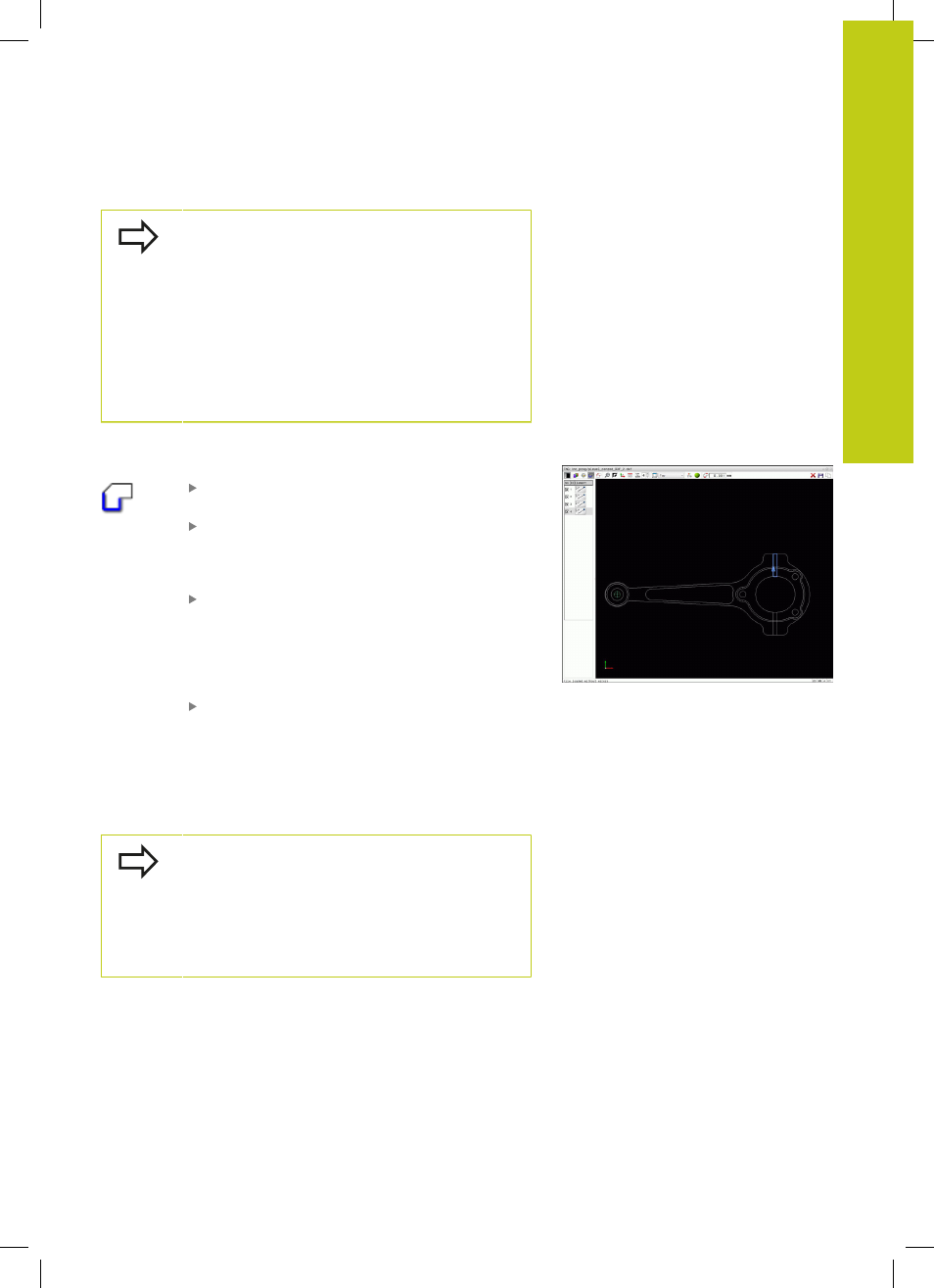

Couper, allonger, raccourcir les éléments du contour
Pour modifier des éléments de contours, procédez comme suit :
La fenêtre graphique est active pour la sélection
de contour.
Sélectionner le point de départ : sélectionner un
élément ou un point d'intersection entre deux
éléments (avec la touche Shift). Une étoile rouge
apparaît alors pour marquer le point de départ.
Sélectionner l'élément de contour suivant : cliquer
sur l'élément de votre choix. La TNC représente le
sens de la trajectoire par une ligne en pointillés. La
TNC affiche l'élément de contour sélectionné en
bleu. Si vous ne pouvez pas relier les éléments, la
TNC affiche l'élément sélectionné en gris.
Si d'autres éléments de contour peuvent être
sélectionnés dans le sens de trajectoire choisi,
la TNC les affiche en vert. S'il existe plusieurs
embranchements, l'élément sélectionné sera celui
qui présente la plus petite distance angulaire.
Cliquer sur le dernier élément vert pour valider
tous les éléments dans le programme de contour.
Vous choisissez le sens du contour lorsque vous
sélectionnez le premier élément du contour.
Si l'élément de contour à rallonger/raccourcir est
une droite, la TNC rallonge/raccourcit l'élément de
contour de manière linéaire. Si l'élément de contour
à rallonger/ raccourcir est un arc de cercle, la TNC
rallonge/raccourcit l'arc de cercle.
