Principes
Les exigences en matière de précision ne cessent de croître, en
particulier pour l'usinage 5 axes. Les pièces complexes doivent
pouvoir être produites avec une précision reproductible, y compris sur
de longues périodes.
Pour l'usinage sur plusieurs axes, la source des imprécisions provient
- entre autres - des écarts entre le modèle cinématique enregistré sur

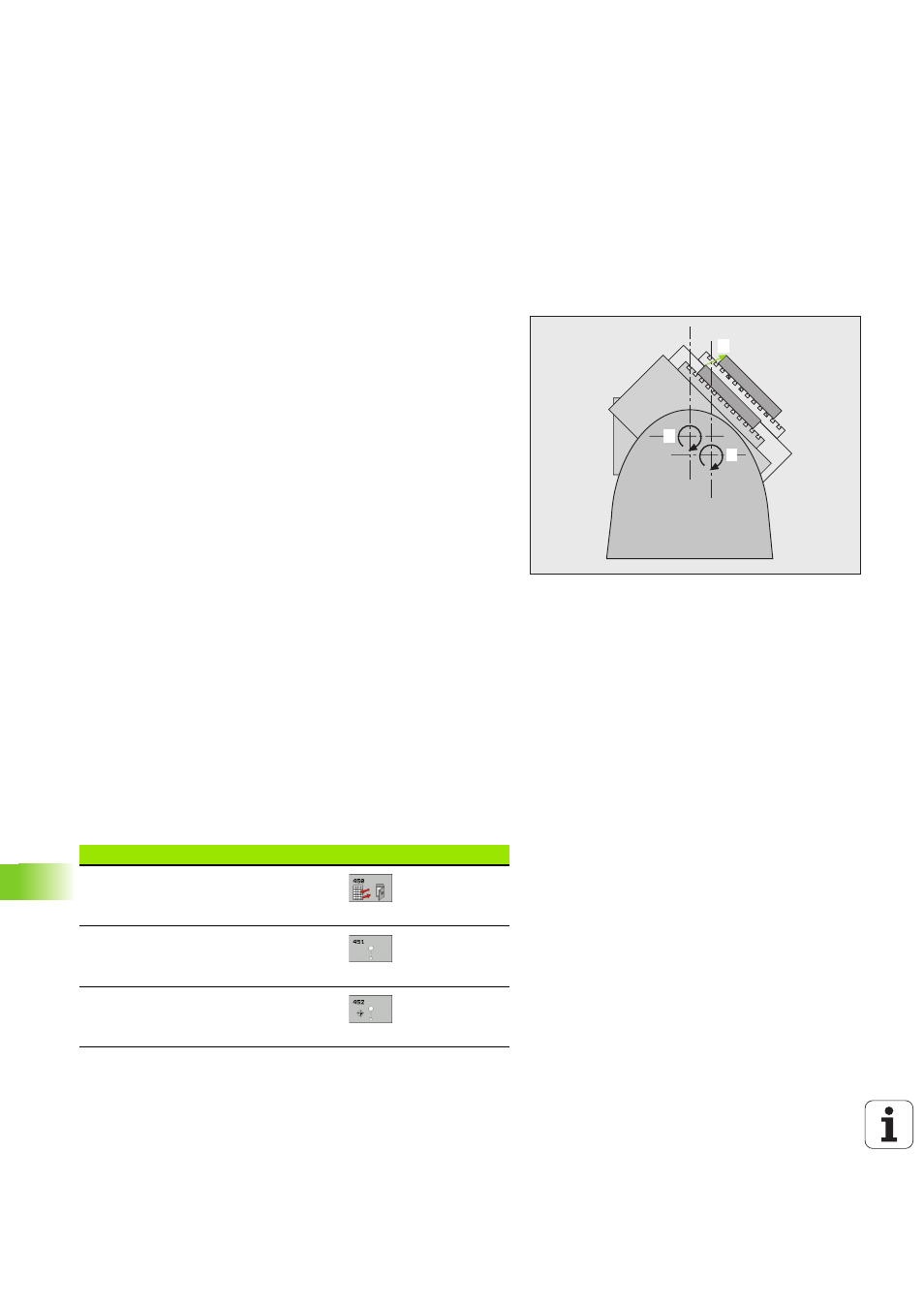

la commande numérique (cf. figure de droite
1
) et les conditions
cinématiques réellement présentes sur la machine (cf. figure de droite
2
). Lors du positionnement des axes rotatifs, ces écarts induisent un
défaut sur la pièce (cf. figure de droite
3
). Il est donc nécessaire de se
procurer la possibilité d'harmoniser au mieux le modèle et la réalité.
La nouvelle fonction KinematicsOpt de la TNC est un élément
important destiné à faire face réellement à ces exigences complexes:
Un cycle pour palpeur 3D étalonne de manière entièrement
automatique les axes rotatifs présents sur la machine; peu importe
que les axes rotatifs soient sous la forme d’un axe de plateau ou de
tête. Une bille étalon est fixée à un endroit quelconque de la table de
la machine et mesurée avec la finesse que vous avez définie. Lors de
la définition du cycle, il vous suffit d'introduire séparément pour
chaque axe rotatif la plage que vous voulez mesurer.
A partir des valeurs mesurées, la TNC détermine la précision statique
d'inclinaison. Le logiciel minimise les erreurs de positionnement
résultant des déplacements d'inclinaison et, à la fin de la mesure,
enregistre automatiquement la géométrie de la machine dans les
constantes-machine correspondantes du tableau de cinématique.
Tableau récapitulatif
La TNC propose des cycles vous permettant de sauvegarder,
restaurer, contrôler et optimiser automatiquement la cinématique de
votre machine:
1
2
3
Cycle
Softkey
Page
450 SAUVEGARDER CINEMATIQUE:
Sauvegarde et restauration automatique
des cinématiques
451 MESURE CINEMATIQUE: Contrôle
et optimisation automatique de la
cinématique de la machine
452 COMPENSATION PRESET:
Contrôle et optimisation automatique de
la cinématique de la machine
