RAINURE TR
OCHOÏD
AL (cy
c
le 275, DIN/ISO: G275)

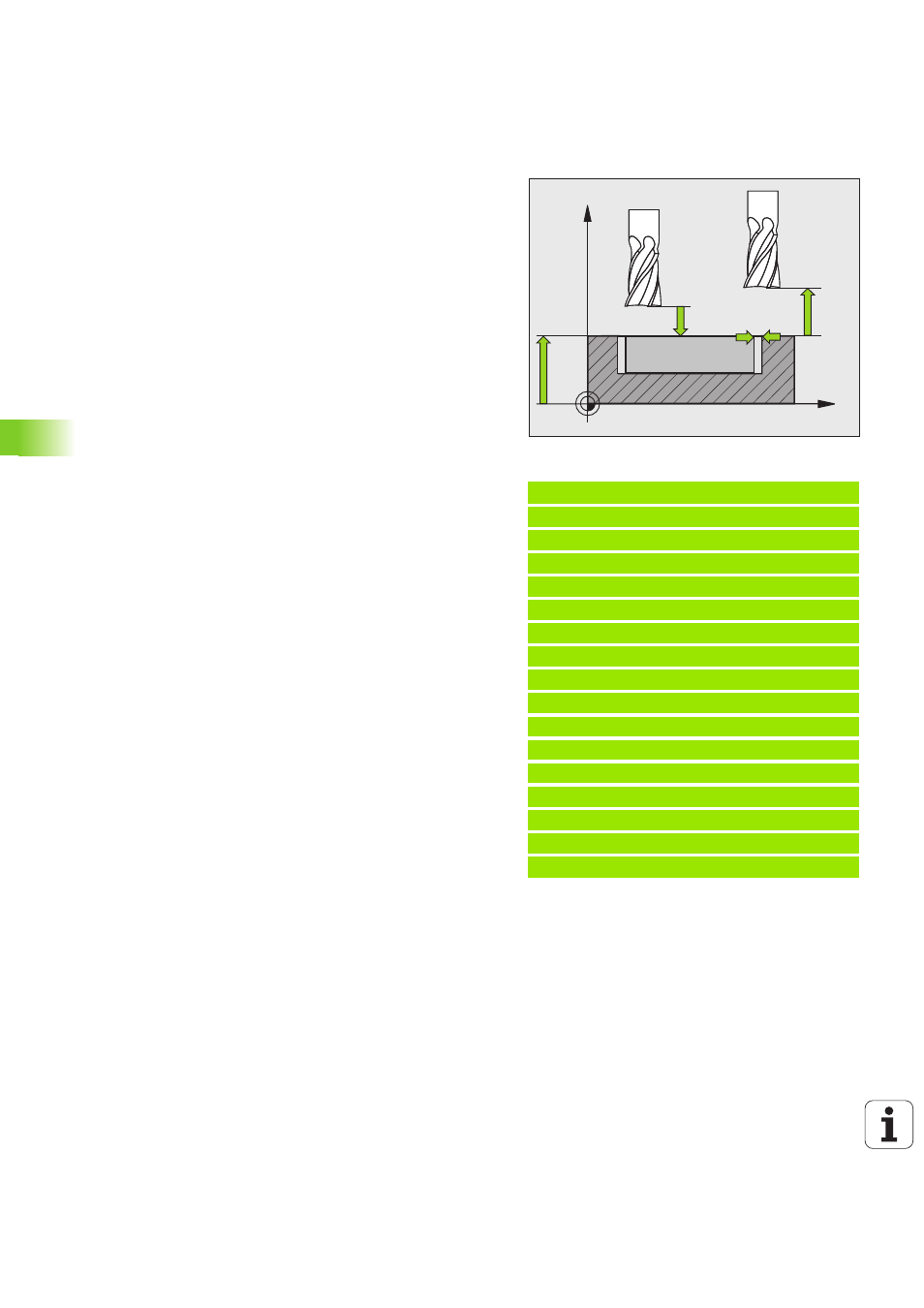

U Distance d'approche Q200 (en incrémental): Distance
entre la surface frontale de l'outil et la surface de la
pièce. Plage d’introduction 0 à 99999,9999, en
alternative PREDEF
U Coordonnée surface pièce Q203 (en absolu):
Coordonnée absolue de la surface de la pièce. Plage
d’introduction -99999,9999 à 99999,9999
U Saut de bride Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage). Plage
d’introduction 0 à 99999,9999, en alternative PREDEF
U Stratégie de plongée Q366: Nature de la stratégie de
plongée:
„ 0 = plongée verticale. La TNC plonge verticalement
et ce, indépendamment de l'angle de plongée
ANGLE
défini dans le tableau d'outils
„ 1: sans fonction
„ 2 = plongée pendulaire. Dans le tableau d'outils,
l'angle de plongée ANGLE doit également être
différent de 0 pour l'outil actif. Sinon, la TNC délivre
un message d'erreur
„ En alternative PREDEF
Exemple: Séquences CN
8 CYCL DEF 275 RAINURE TROCHOÏDALE
Q215=0 ;OPERATIONS D'USINAGE
Q219=12 ;LARGEUR RAINURE
Q368=0.2 ;SUREPAIS. LATERALE
Q436=2 ;PASSE PAR ROTATION
Q207=500 ;AVANCE FRAISAGE
Q351=+1 ;MODE FRAISAGE
Q201=-20 ;PROFONDEUR
Q202=5 ;PROFONDEUR DE PASSE
Q206=150 ;AVANCE PLONGEE PROF.
Q338=5 ;PASSE DE FINITION
Q385=500 ;AVANCE DE FINITION
Q200=2 ;DISTANCE D'APPROCHE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q366=2 ;PLONGEE
9 CYCL CALL FMAX M3
