224 Cycles d'usinage: Corps d'un cylindre
8.3 CORPS D'UN C
Y
LINDRE Rainur
ag
e
(cy
c
le 28, DIN/ISO: G128, option de
logiciel 1)
8.3 CORPS D'UN CYLINDRE
Rainurage (cycle 28, DIN/ISO:
G128, option de logiciel 1)
Déroulement du cycle

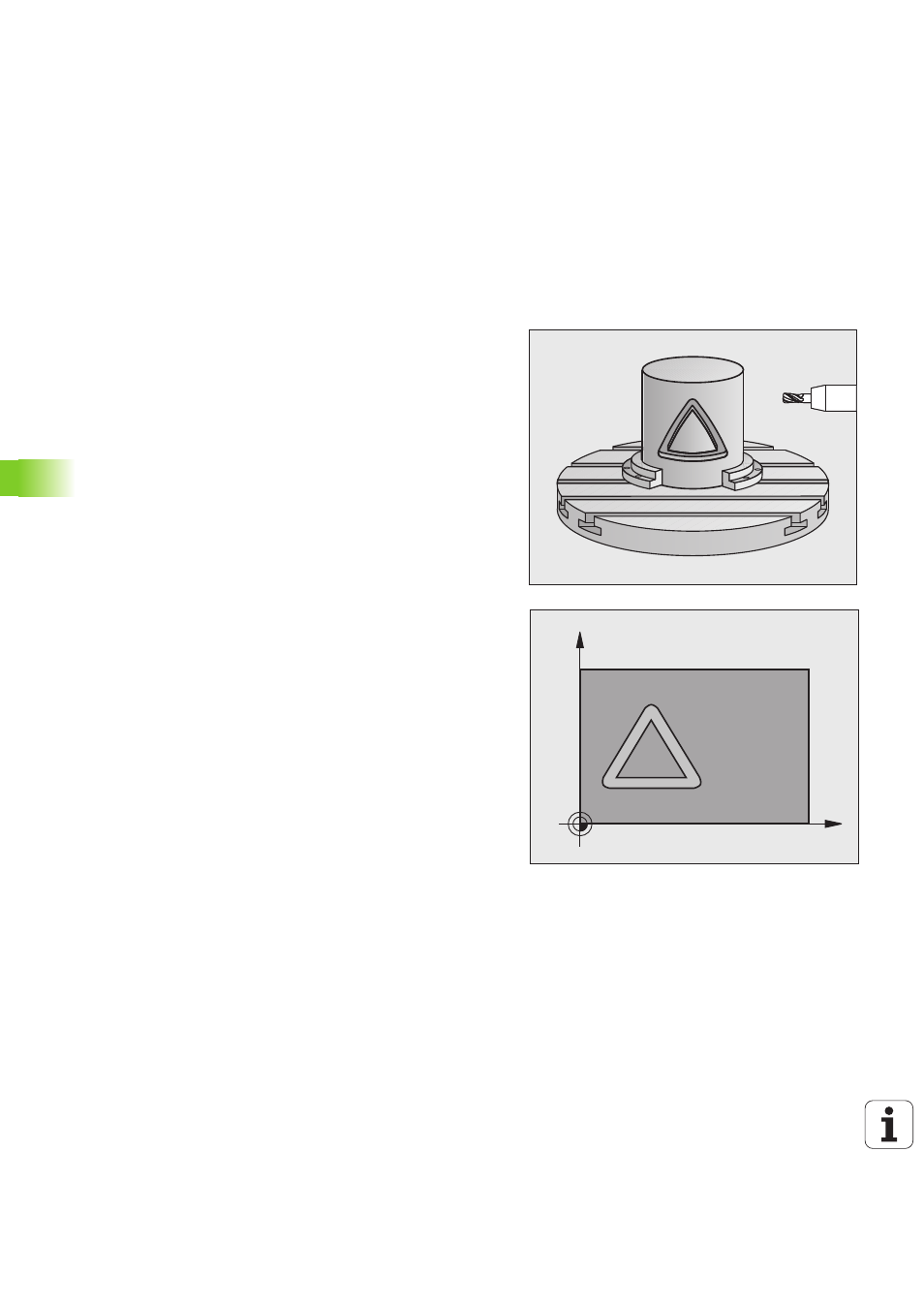

Ce cycle vous permet d'appliquer le développé d'une rainure de
guidage sur le corps d'un cylindre. Contrairement au cycle 27, la TNC
met en place l'outil avec ce cycle de manière à ce que, avec correction
de rayon active, les parois soient presque parallèles entre elles. Vous
obtenez des parois très parallèles en utilisant un outil dont la taille
correspond exactement à la largeur de la rainure.
Plus l'outil est petit en comparaison de la largeur de la rainure et plus
l'on constatera de déformations sur les trajectoires circulaires et les
droites obliques. Afin de minimiser ces déformations dues au
déplacement, vous pouvez définir une tolérance dans le paramètre
Q21 qui permet à la TNC d'assimiler la rainure à usiner à une rainure
ayant été usinée avec un outil de diamètre équivalent à la largeur de la
rainure.
Programmez la trajectoire centrale du contour en indiquant la
correction du rayon d'outil. Avec la correction de rayon, vous
définissez si la TNC doit réaliser la rainure en avalant ou en opposition.
1 La TNC positionne l'outil au-dessus du point de plongée.
2 Lors de la première profondeur de passe, l'outil fraise le contour
avec l'avance de fraisage Q12, le long de la paroi de la rainure; la
surépaisseur latérale de finition est prise en compte
3 A la fin du contour, la TNC décale l'outil sur la paroi opposée et le
déplace à nouveau au point de plongée
4 Les phases 2 à 3 sont répétées jusqu'à ce que le profondeur de
fraisage programmée Q1 soit atteinte
5 Si vous avez défini la tolérance Q21, la TNC exécute le réusinage
de manière à obtenir des parois de rainure les plus parallèles
possibles.
6 L'outil retourne ensuite à la hauteur de sécurité dans l'axe d'outil
ou bien à la dernière position programmée avant le cycle (en
fonction du paramètre-machine 7420)
C
Z
