392

Cycles palpeurs: Initialisation automatique des points de référence

15.13 PT DE REF SUR UN AXE (cy

c

le 41

9, DIN/ISO: G41

9

)

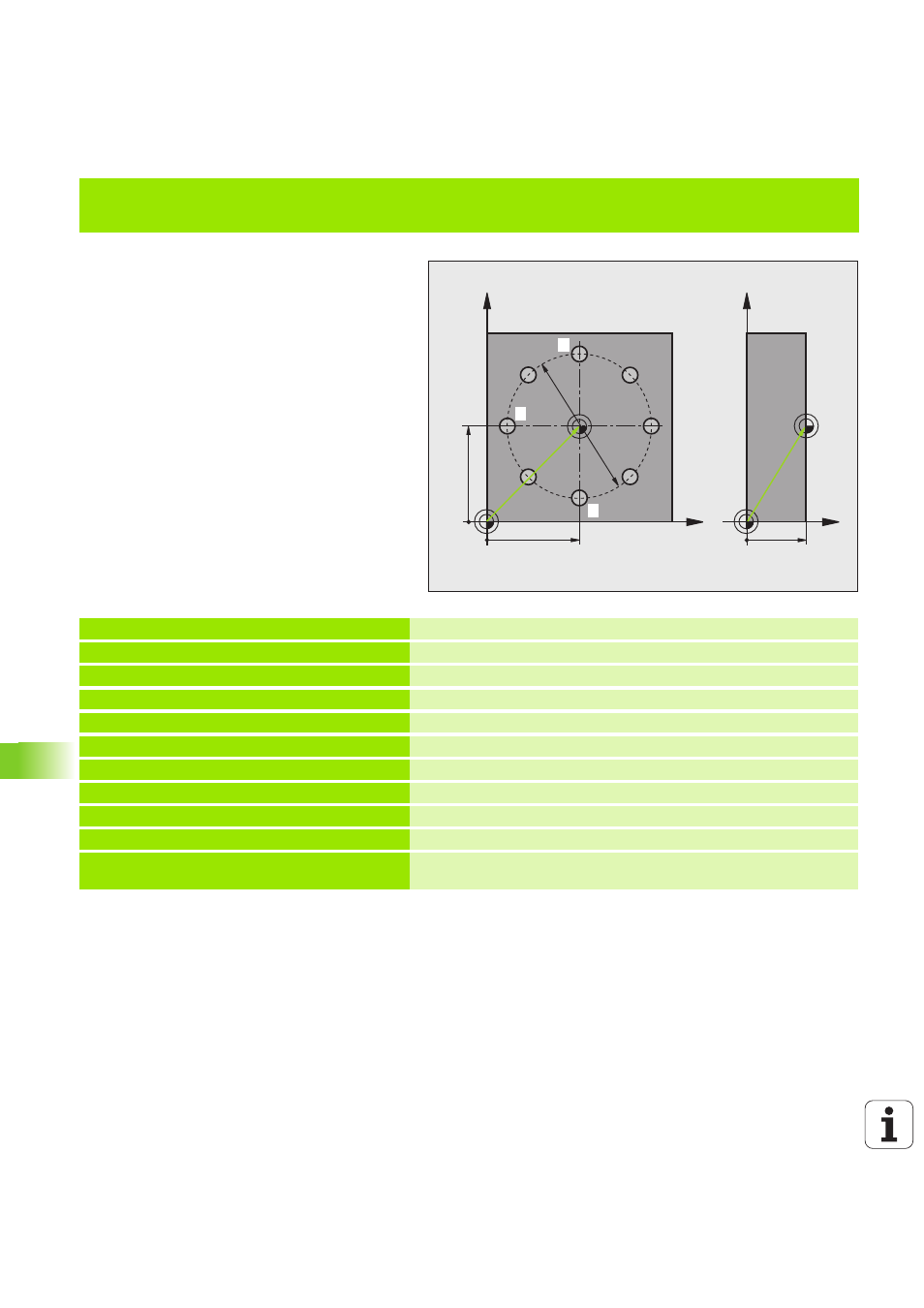

Exemple: Initialiser le point de référence arête supérieure de la pièce et centre du
cercle de trous

Le centre du cercle de trous mesuré doit être
inscrit dans un tableau Preset pour pouvoir être
utilisé ultérieurement.

0 BEGIN PGM CYC416 MM

1 TOOL CALL 69 Z

Appeler l'outil 0 pour définir de l'axe du palpeur

2 TCH PROBE 417 PT REF. DANS AXE TS

Définition cycle pour initialiser le point de réf. dans l'axe du palpeur

Q263=+7.5 ;1ER POINT 1ER AXE

Point de palpage: Coordonnée X

Q264=+7.5 ;1ER POINT 2ÈME AXE

Point de palpage: Coordonnée Y

Q294=+25

;1ER POINT 3ÈME AXE

Point de palpage: Coordonnée Z

Q320=0

;DISTANCE D'APPROCHE

Distance d'approche en complément de PM6140

Q260=+50

;HAUTEUR DE SÉCURITÉ

Hauteur où l'axe palpeur peut se déplacer sans risque de collision

Q305=1

;NO DANS TABLEAU

Inscrire la coordonnée Z sur la ligne 1

Q333=+0

;POINT DE RÉFÉRENCE

Initialiser l'axe palpeur à 0

Q303=+1

;TRANS. VAL. MESURE

Enregistrer dans le tableau PRESET.PR le point de référence calculé
par rapport au système de coordonnées machine (système REF)

X

Y

35

35

50

Z

Y

20

1

2

3
