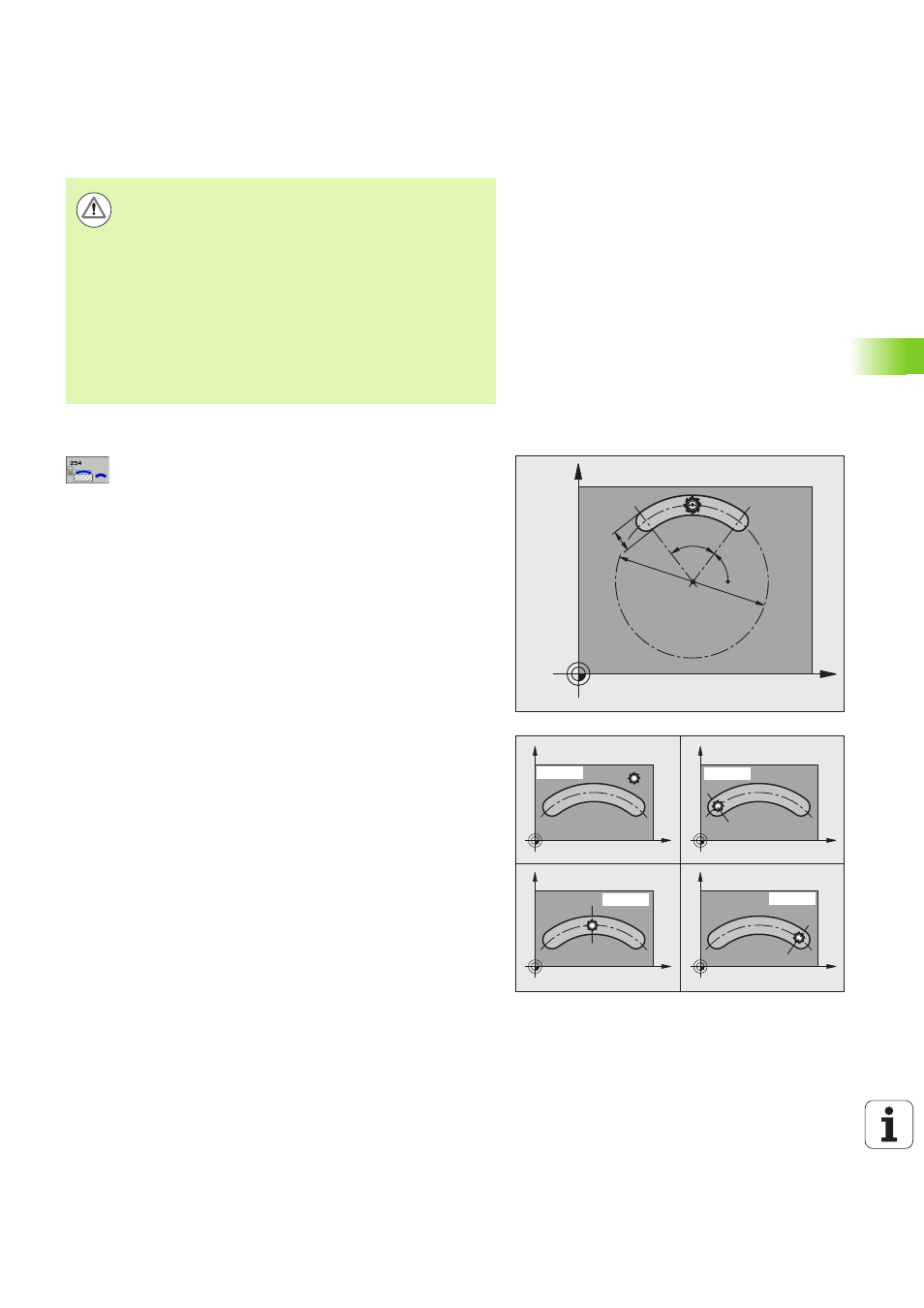

5.5 RAINURE CIR
C
ULAIRE (cy
c
le 254, DIN/ISO: G254)
Paramètres du cycle
U
Opérations d'usinage (0/1/2)
Q215: Définir les
opérations d'usinage:
0: Ebauche et finition
1: Ebauche seulement
2: Finition seulement
La finition latérale et la finition en profondeur ne sont
exécutées que si la surépaisseur de finition
correspondante (Q368, Q369) a été définie
U
Largeur rainure
Q219 (valeur parallèle à l'axe
auxiliaire du plan d'usinage): Introduire la largeur de la
rainure; si l'on a introduit une largeur de rainure égale
au diamètre de l'outil, la TNC n'effectue que
l'ébauche (fraisage d'un trou oblong). Largeur max. de
la rainure pour l'ébauche: Deux fois le diamètre de
l'outil. Plage d’introduction 0 à 99999,9999
U
Surépaisseur finition latérale
Q368 (en
incrémental): Surépaisseur de finition dans le plan
d'usinage. Plage d’introduction 0 à 99999,9999
U
Diamètre cercle primitif
Q375: Introduire le
diamètre du cercle primitif. Plage d’introduction 0 à
99999,9999
U
Réf. position rainure (0/1/2/3)
Q367: Position de
la rainure par rapport à la position de l'outil lors de
l'appel du cycle:
0: La position de l'outil n'est pas prise en compte. La
position de la rainure résulte du centre du cercle
primitif et de l'angle initial
1: Position de l'outil = centre du cercle de la rainure à
gauche. L'angle initial Q376 se réfère à cette position.
Le centre programmé pour le cercle primitif n'est pas
pris en compte
2: Position de l'outil = centre de l'axe médian. L'angle
initial Q376 se réfère à cette position. Le centre
programmé pour le cercle primitif n'est pas pris en
compte
3: Position de l'outil = centre du cercle de la rainure à
droite. L'angle initial Q376 se réfère à cette position.
Le centre programmé pour le cercle primitif n'est pas
pris en compte
Attention, risque de collision!
Avec le paramètre-machine 7441 – bit 2, vous définissez si
la TNC doit délivrer un message d'erreur (bit 2=1) ou ne
pas en délivrer (bit 2=0) en cas d'introduction d'une
profondeur négative.
Notez que la TNC inverse le calcul de la position de pré-
positionnement si vous introduisez une profondeur
positive. L'outil se déplace donc dans l'axe d'outil, en
avance rapide, jusqu’à la distance d'approche en dessous
de la surface de la pièce!
Si vous appelez le cycle avec l'opération d'usinage 2
(finition seulement), la TNC positionne l'outil en avance
rapide à la première profondeur de passe.
X
Y
Q248
Q376
Q219
Q375
X
Y
X
Y
X
Y
X
Y
Q367=0
Q367=1
Q367=2
Q367=3
