356 Cycles palpeurs: Initialisation automatique des points de référence
15.5 POINT DE REFERENCE EXTERIEUR RECT
ANGLE (cy
c
le 41
1,
DIN/ISO:
G41
1
) 15.5 POINT DE REFERENCE EXTERIEUR
RECTANGLE (cycle 411, DIN/ISO: G411)

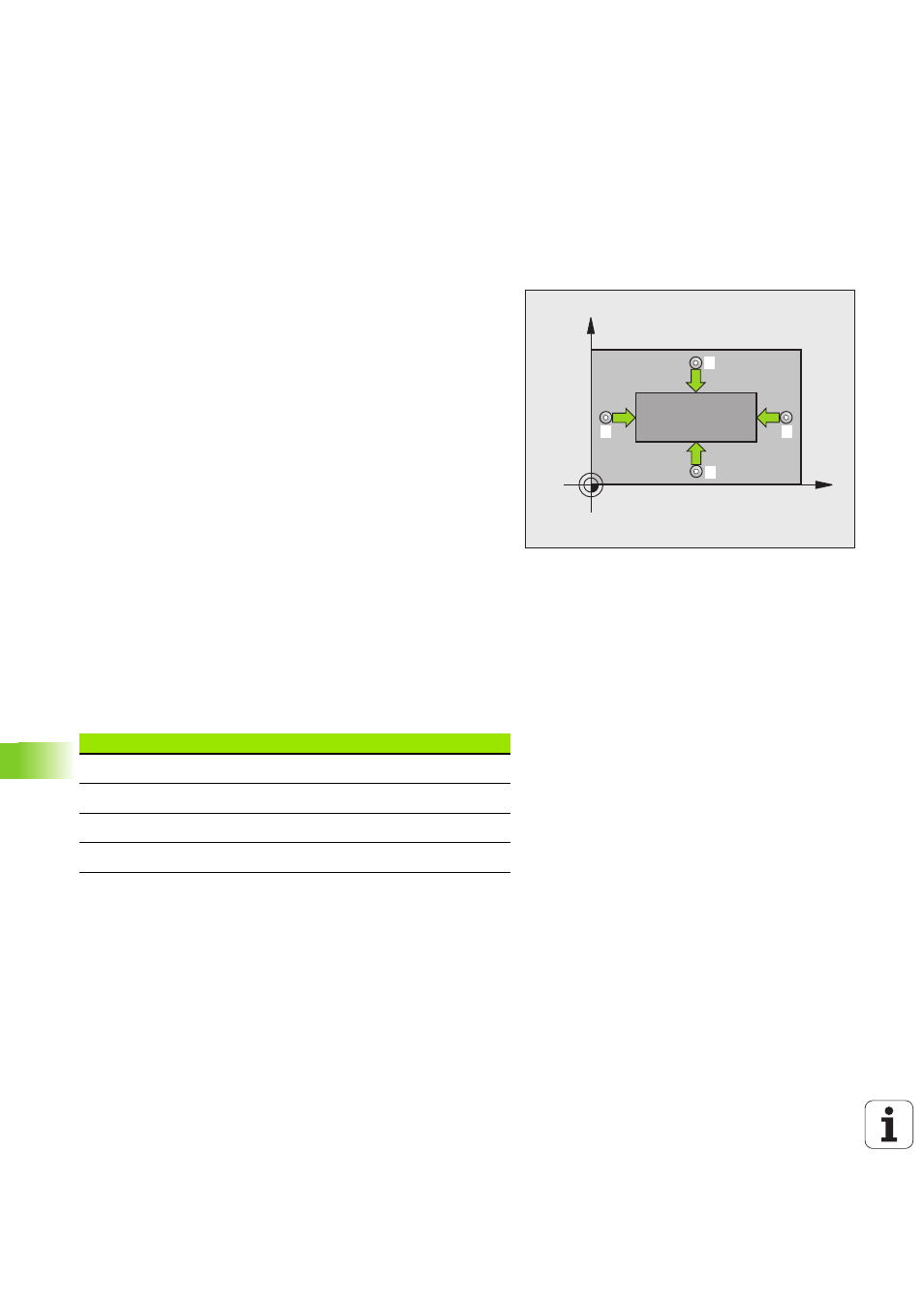

Déroulement du cycle
Le cycle palpeur 411 calcule le centre d'un tenon rectangulaire et
initialise ce centre comme point de référence. Si vous le désirez, la
TNC peut aussi inscrire le centre dans un tableau de points zéro ou de
Preset.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et selon la logique de positionnement (voir „Exécuter les
cycles palpeurs” à la page 318) au point de palpage
1 . La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au point
de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (voir „Enregistrer le point de référence
calculé” à la page 344).
6 Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur et
enregistre les valeurs effectives dans les paramètres Q suivants
X
Y
1
2
4
3
Numéro paramètre Signification
Q151 Valeur effective centre axe principal
Q152 Valeur effective centre axe secondaire
Q154 Valeur effective côté axe principal
Q155 Valeur effective côté axe secondaire
