14.5 ROTATION DE BASE
compensée avec axe rotatif
(cycle 403, DIN/ISO: G403)

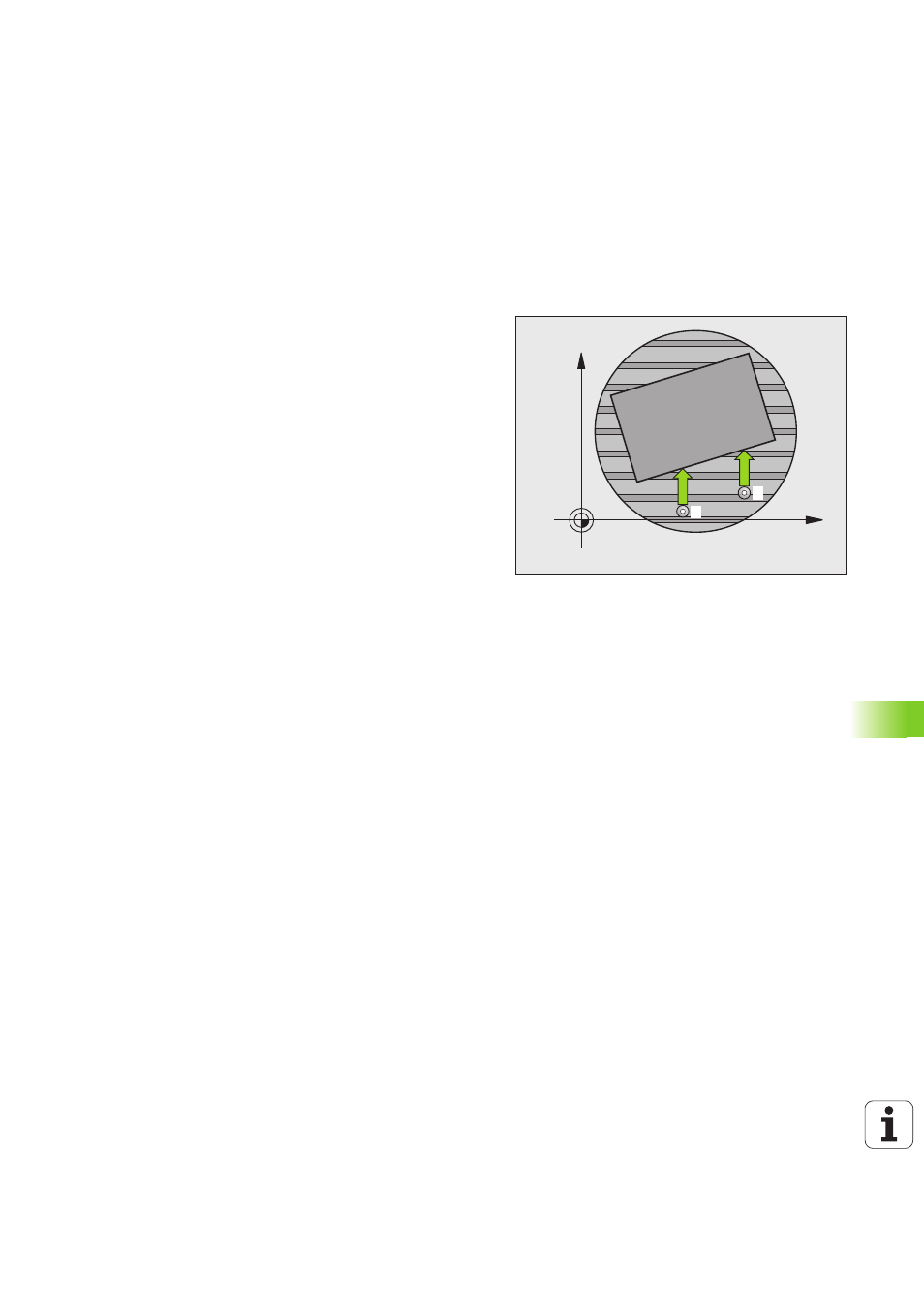

Déroulement du cycle
Par la mesure de deux points situés sur une droite, le cycle palpeur
403 détermine le désaxage d'une pièce. La TNC compense le
désaxage qu'elle a calculé pour la pièce au moyen d'une rotation de
l'axe A, B ou C. La pièce peut être serrée n'importe où sur le plateau
circulaire.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et, selon la logique de positionnement, (voir „Exécuter
les cycles palpeurs” à la page 318)au point de palpage
1 . Ce
faisant, la TNC décale le palpeur de la valeur de la distance
d'approche, dans le sens opposé au sens de déplacement défini
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC rétracte le palpeur à la hauteur de sécurité et positionne
l'axe rotatif défini dans le cycle en fonction de la valeur calculée. En
option, vous pouvez mettre à 0 l'affichage après le dégauchissage
X
Y
1
2
