iTNC 530 HEIDENHAIN 373
15.9 POINT DE REFERENCE INTERIE
UR COIN (cy
c
le 415, DIN/ISO: G415)
15.9 POINT DE REFERENCE
INTERIEUR COIN (cycle 415,
DIN/ISO: G415)
Déroulement du cycle
Le cycle palpeur 415 détermine le point d'intersection de deux droites
et l'initialise comme point de référence. Si vous le désirez, la TNC peut
aussi inscrire le point d'intersection dans un tableau de points zéro ou
de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
MP6150) et selon la logique de positionnement (voir „Exécuter les
cycles palpeurs” à la page 318) au point de palpage

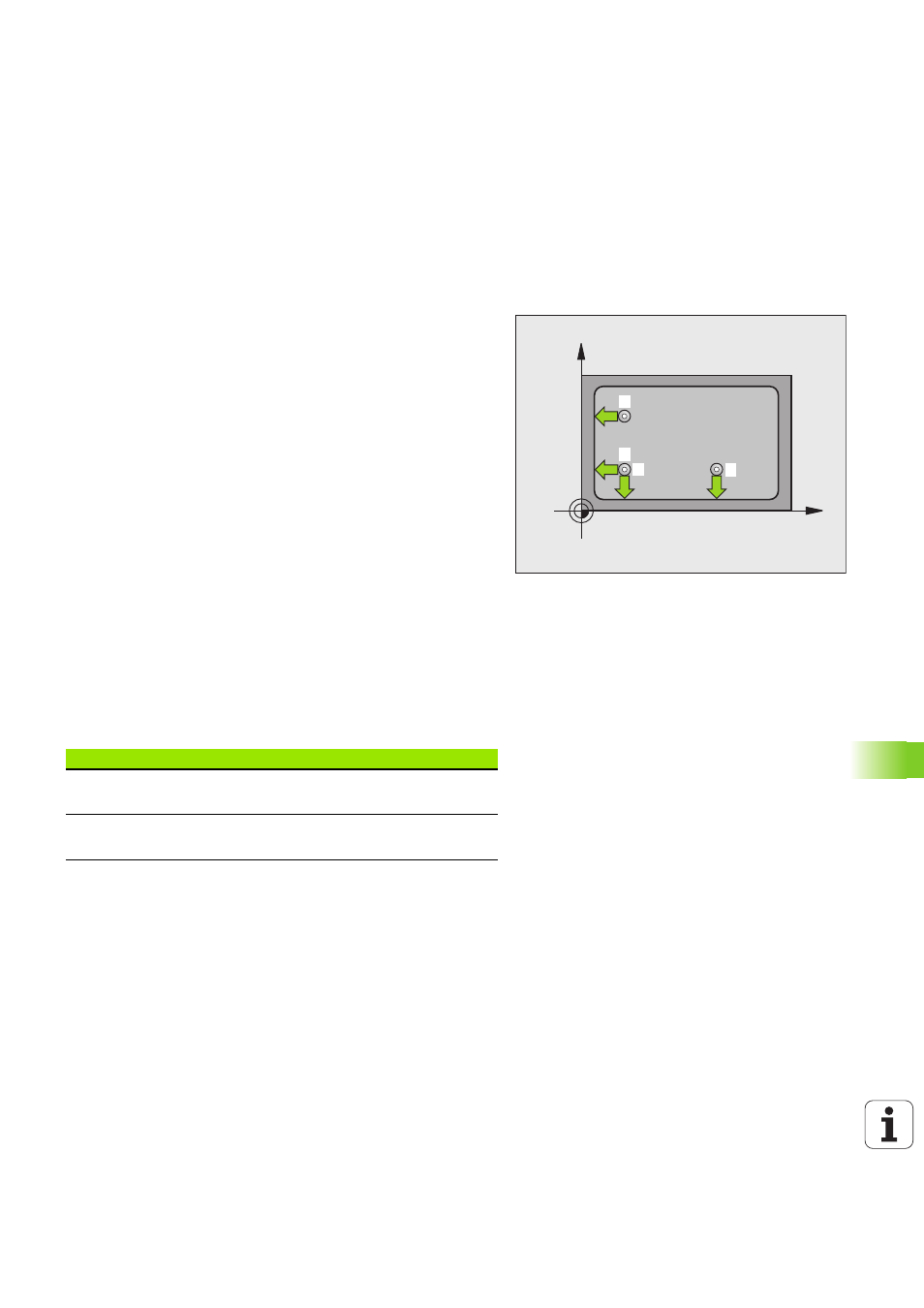

1 (cf. fig. en
haut et à droite) que vous définissez dans le cycle. Ce faisant, la
TNC décale le palpeur de la valeur de la distance d'approche, dans
le sens opposé au sens de déplacement concerné
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage suivant l'avance de
palpage (MP6120). Le sens de palpage résulte du numéro du coin
3 Puis, le palpeur se déplace vers le point de palpage suivant 2 et
exécute la deuxième opération de palpage
4 La TNC positionne le palpeur au point de palpage 3 puis au point
de palpage 4 , et y exécute la troisième ou la quatrième opération
de palpage
5 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (voir „Enregistrer le point de référence
calculé” à la page 344) et enregistre les coordonnées du coin
calculé dans les paramètres Q indiqués ci-après
6 Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
X
Y
1 2
3
4
Numéro paramètre Signification
Q151 Valeur effective du coin dans l'axe
principal
Q152 Valeur effective du coin dans l'axe
secondaire
