iTNC 530 HEIDENHAIN 345
15.2 PREF CENTRE RAINURE (cy
c
le
408, DIN/ISO: G408: F
onction FCL 3)
15.2 PREF CENTRE RAINURE
(cycle 408, DIN/ISO: G408:
Fonction FCL 3)

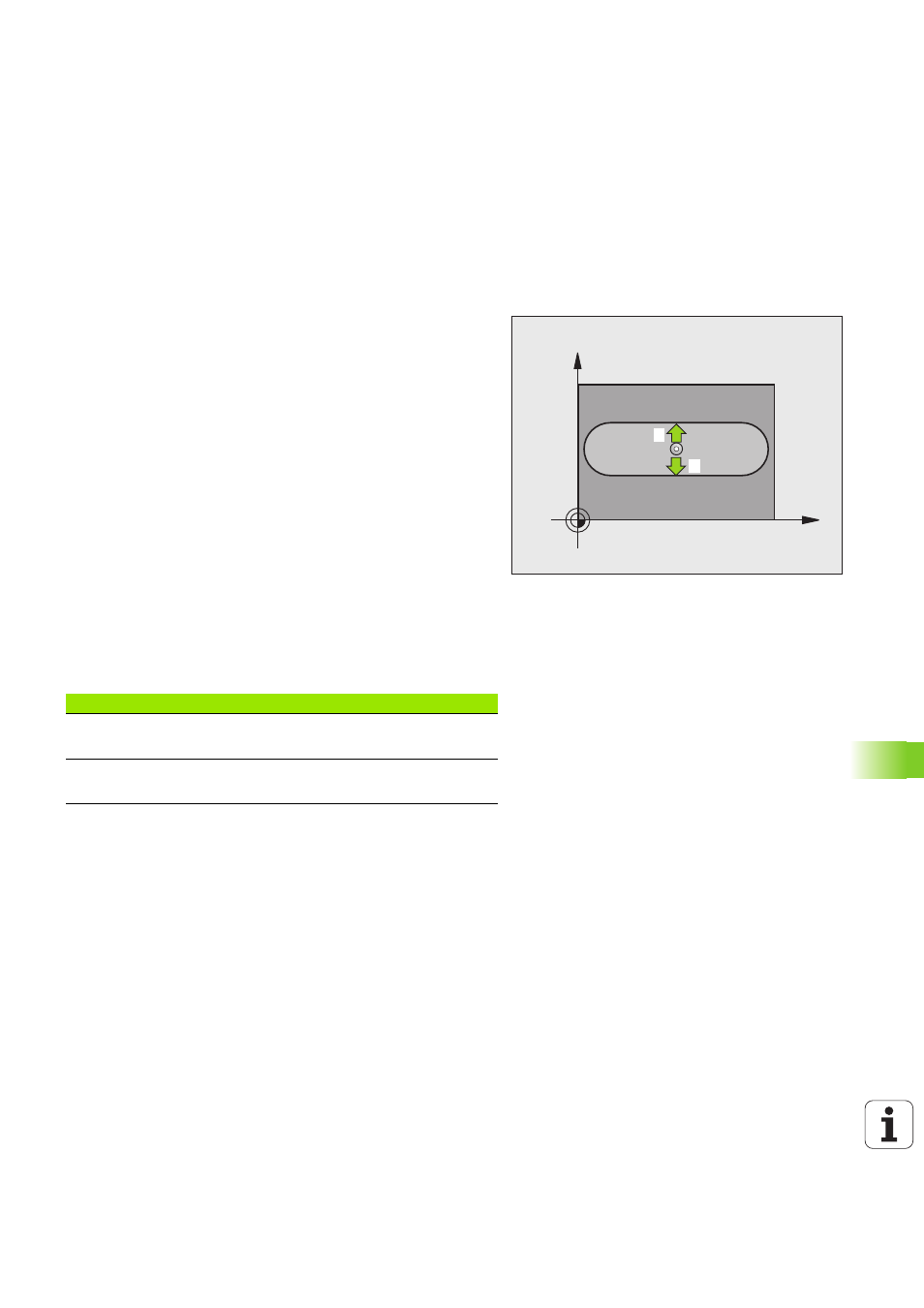

Déroulement du cycle
Le cycle palpeur 408 calcule le centre d'une rainure et initialise ce
centre comme point de référence. Si vous le désirez, la TNC peut aussi
inscrire le centre dans un tableau de points zéro ou de Preset.
1 La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et selon la logique de positionnement (voir „Exécuter les
cycles palpeurs” à la page 318) au point de palpage
1 . La TNC
calcule les points de palpage à partir des données contenues dans
le cycle et de la distance d'approche programmée dans PM6140
2 Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120)
3 Puis, le palpeur se déplace soit paraxialement à la hauteur de
mesure, soit linéairement à la hauteur de sécurité, jusqu'au point
de palpage suivant
2 et exécute à cet endroit la deuxième
opération de palpage
4 Pour terminer, la TNC rétracte le palpeur à la hauteur de sécurité
et traite le point de référence calculé en fonction des paramètres
de cycle Q303 et Q305 (voir „Enregistrer le point de référence
calculé” à la page 344) et enregistre les valeurs effectives dans les
paramètres Q indiqués ci-après
5 Ensuite, si on le désire, la TNC calcule aussi, dans une opération
de palpage séparée, le point de référence dans l'axe du palpeur
X
Y
1
2
Numéro paramètre Signification
Q166 Valeur effective de la largeur de rainure
mesurée
Q157 Valeur effective de la position de l'axe
médian
