14.7 Compenser le désaxag
e d'une pièce a
v
e
c l'ax
e C (cy
c
le 405, DIN/ISO:
G405)

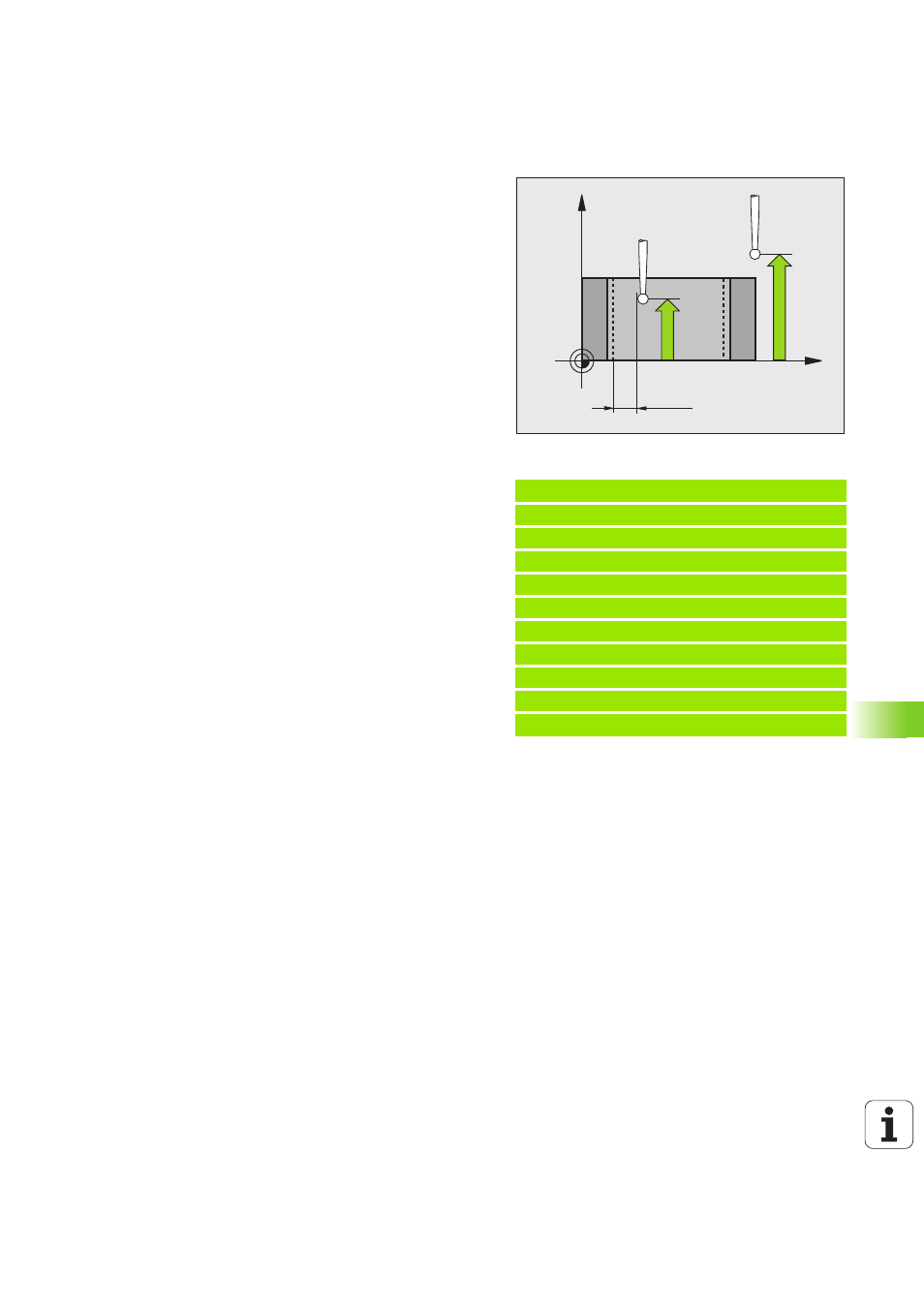

U Hauteur mesure dans axe palpage Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure. Plage d'introduction -99999,9999 à
99999,9999
U Distance d'approche Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 agit en complément de PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U Hauteur de sécurité Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
U Déplacement haut. sécu. Q301: Définir comment le
palpeur doit se déplacer entre les points de mesure:
0: Entre les points de mesure, à la hauteur de mesure
1: Entre les points de mesure, à la hauteur de sécurité
En alternative PREDEF
U Init. à zéro après réglage Q337: Déterminer si la
TNC doit remettre l'affichage de l'axe C à zéro ou si
elle doit inscrire le désaxage angulaire dans la colonne
C du tableau de points zéro:
0: Remettre à 0 l'affichage de l'axe C
>0:Inscrire le désaxage angulaire avec son signe dans
le tableau de points zéro. Numéro de ligne = valeur de
Q337. Si un décalage C est déjà inscrit dans le tableau
de points zéro, la TNC additionne le désaxage
angulaire mesuré en tenant compte de son signe
Exemple: Séquences CN
5 TCH PROBE 405 ROT AVEC AXE C
Q321=+50 ;CENTRE 1ER AXE
Q322=+50 ;CENTRE 2ÈME AXE
Q262=10 ;DIAMÈTRE NOMINAL
Q325=+0 ;ANGLE INITIAL
Q247=90 ;INCRÉMENT ANGULAIRE
Q261=-5 ;HAUTEUR DE MESURE
Q320=0 ;DISTANCE D'APPROCHE
Q260=+20 ;HAUTEUR DE SÉCURITÉ
Q301=0 ;DÉPLAC. HAUT. SÉCU.
Q337=0 ;REMETTRE À ZÉRO
X
Z
Q261
Q260
MP6140
+
Q320
