14.1 Pr
incipes de base
Particularités communes aux cycles palpeurs
pour déterminer le désaxage d'une pièce

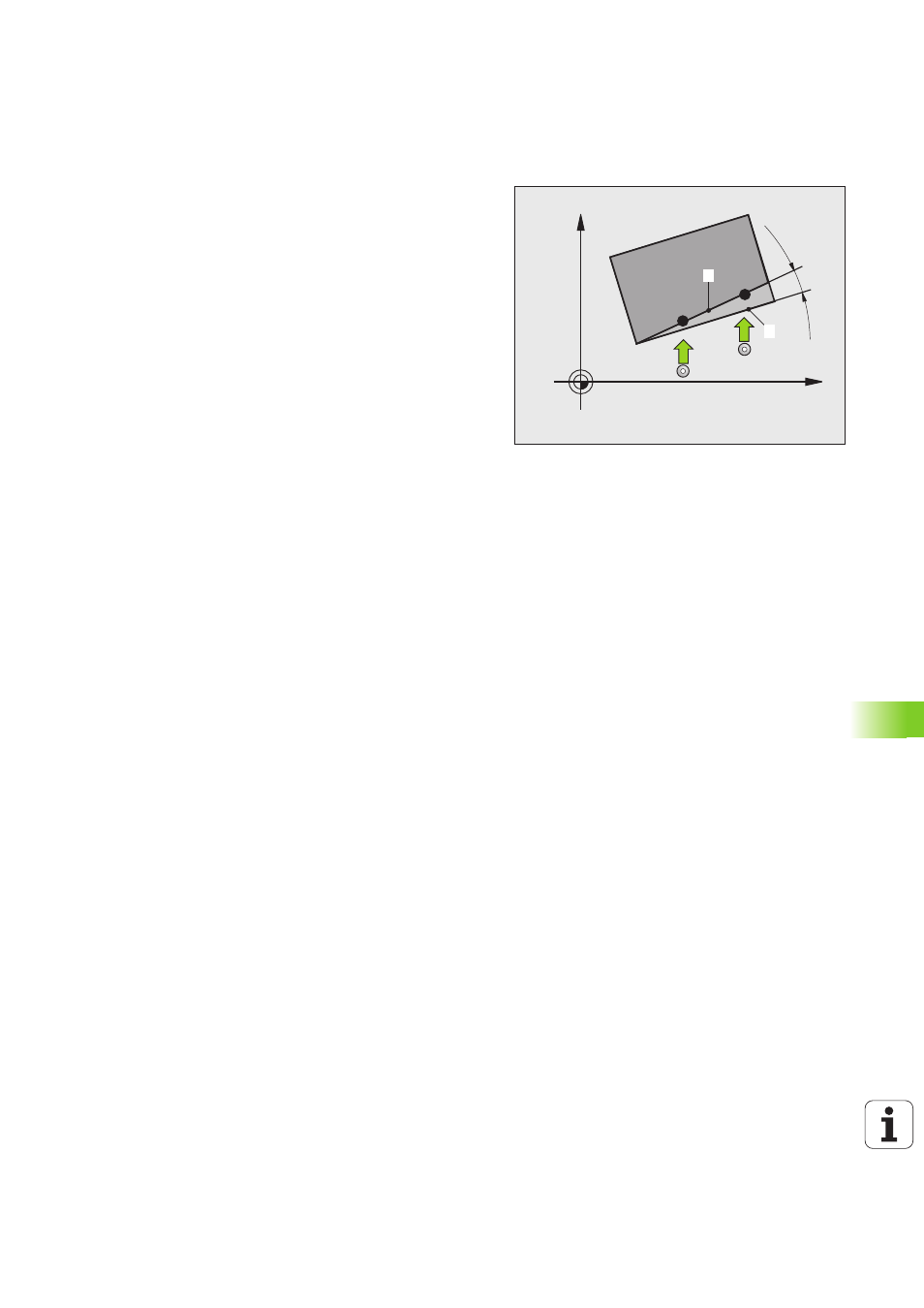

Pour les cycles 400, 401 et 402, vous pouvez définir avec le paramètre
Q307 Configuration rotation de base si le résultat de la mesure doit
être corrigé en fonction de la valeur d'un angle
α
connu (cf. fig. de
droite). Ceci vous permet de mesurer la rotation de base sur n'importe
quelle droite
1 de la pièce et d'établir la relation avec la direction 0° 2 .
X
Y
Þ 1
2
