336

Cycles palpeurs: Déterminer automatiquement le désaxage de la pièce

14.7 Compenser le désaxag

e d'une pièce a

v

e

c l'ax

e C (cy

c

le 405, DIN/ISO:

G405)

14.7 Compenser le désaxage d'une

pièce avec l'axe C (cycle 405,
DIN/ISO: G405)

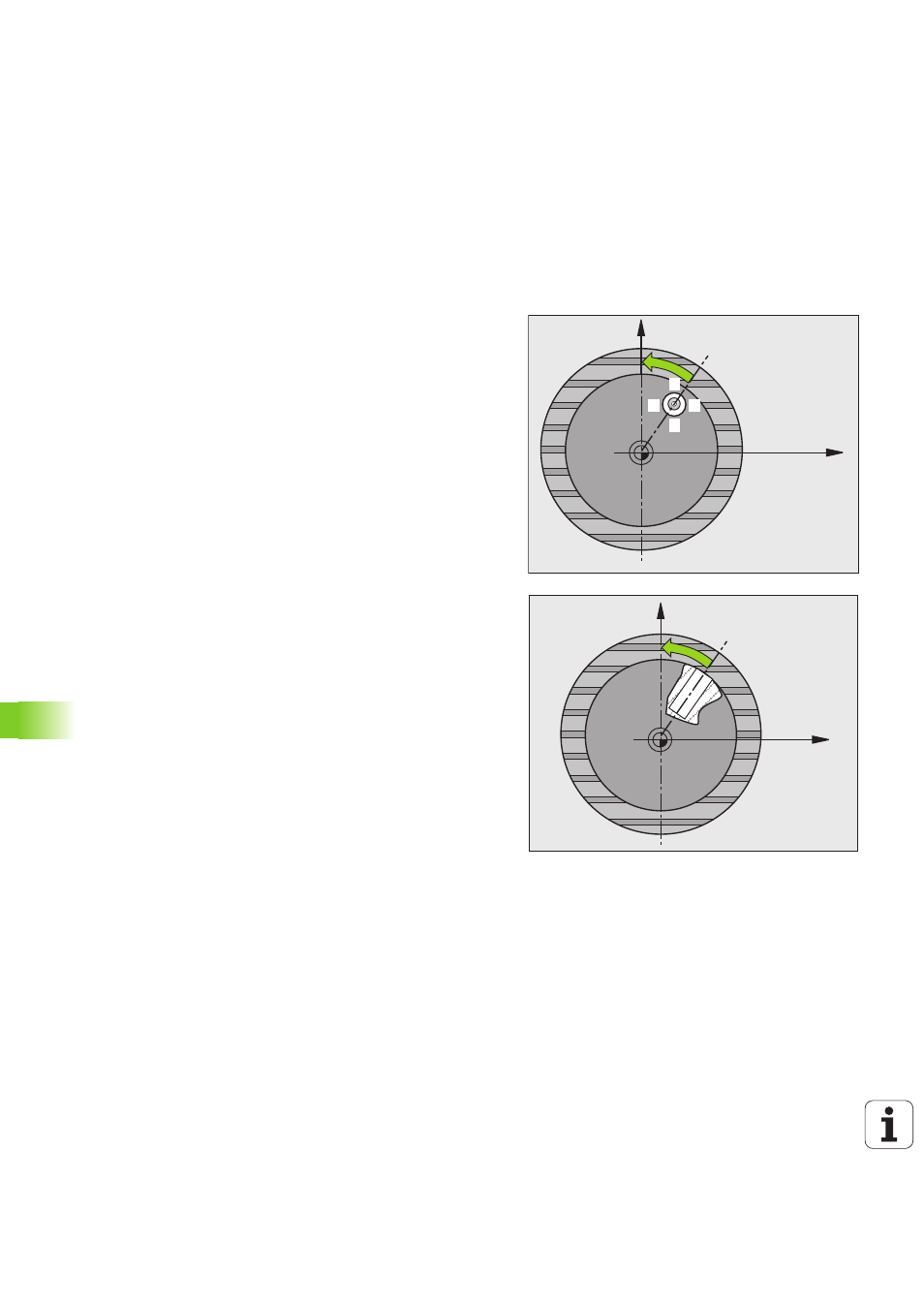

Déroulement du cycle

Le cycle palpeur 405 vous permet de déterminer

„

le désaxage angulaire entre l'axe Y positif du système de
coordonnées actif et la ligne médiane d'un trou ou

„

le désaxage angulaire entre la position nominale et la position
effective d'un centre de trou

La TNC compense le désaxage angulaire déterminé par une rotation
de l'axe C. La pièce peut être serrée n'importe où sur le plateau
circulaire mais la coordonnée Y du trou doit être positive. Si vous
mesurez le désaxage angulaire du trou avec l'axe Y du palpeur
(position horizontale du trou), il peut s'avérer nécessaire d'exécuter
plusieurs fois le cycle car une imprécision d'environ 1% du désaxage
résulte de la stratégie de la mesure

1

La TNC positionne le palpeur en avance rapide (valeur issue de
PM6150) et, selon la logique de positionnement,(voir „Exécuter
les cycles palpeurs” à la page 318) au
point de palpage

1

. La TNC

calcule les points de palpage à partir des données du cycle et de la
distance d'approche programmée dans PM6140

2

Le palpeur se déplace ensuite à la hauteur de mesure programmée
et exécute la première opération de palpage avec l'avance de
palpage (MP6120). La TNC définit automatiquement le sens du
palpage en fonction de l'angle initial programmé

3

Le palpeur se déplace ensuite en suivant une trajectoire circulaire,
soit à la hauteur de mesure, soit à la hauteur de sécurité, jusqu'au
point de palpage suivant

2

et exécute à cet endroit la deuxième

opération de palpage

4

La TNC positionne le palpeur au point de palpage

3

puis au point

de palpage

4

, y exécute la troisième ou quatrième opération de

palpage et positionne le palpeur au centre du trou calculé

5

La TNC rétracte ensuite le palpeur à la hauteur de sécurité et aligne
la pièce avec une rotation du plateau circulaire. Pour cela, la TNC
commande la rotation du plateau circulaire de manière à ce que le
centre du trou soit situé après compensation – aussi bien avec axe
vertical ou horizontal du palpeur – dans le sens positif de l'axe Y ou
à la position nominale du centre du trou. Le désaxage angulaire
mesuré est disponible également dans le paramètre Q150

X

Y

1

2

4

3

X

Y
