Paramètres du cycle – HEIDENHAIN iTNC 530 (340 49x-06) Cycle programming Manuel d'utilisation
Page 329
iTNC 530 HEIDENHAIN
329
14.4 R
O
T
A
TION DE BA
SE à par
tir de
deux t
e
nons (cy
c
le 402, DIN/ISO: G402)

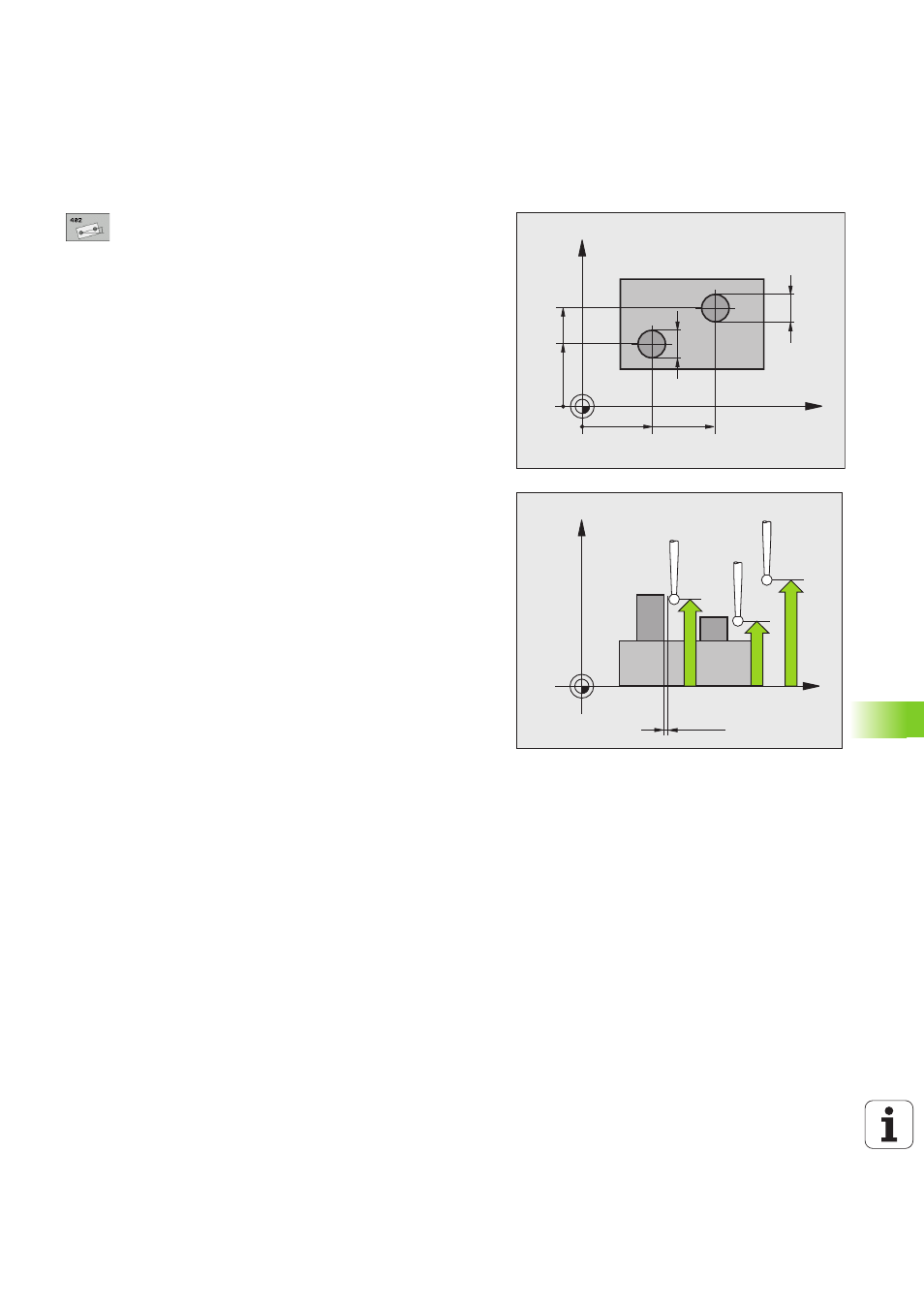

Paramètres du cycle
U
1er tenon: Centre sur 1er axe
(en absolu): Centre
du 1er tenon dans l'axe principal du plan d'usinage.
Plage d'introduction -99999,9999 à 99999,9999
U
1er tenon: centre sur 2ème axe
Q269 (en
absolu): Centre du 1er tenon dans l'axe
secondaire du plan d'usinage. Plage
d'introduction -99999,9999 à 99999,9999
U
Diamètre tenon 1
Q313: diamètre approximatif du 1er
tenon. Introduire de préférence une valeur trop
grande. Plage d'introduction 0 à 99999,9999
U
Haut. mes. tenon 1 dans axe TS
Q261 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 1. Plage d'introduction -99999,9999
à 99999,9999
U
2ème tenon: centre sur 1er axe
Q270 (en
absolu): Centre du 2ème tenon dans l'axe
principal du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
2ème tenon: centre sur 2ème axe
Q271 (en
absolu): Centre du 2ème tenon dans l'axe
secondaire du plan d'usinage. Plage d'introduction
-99999,9999 à 99999,9999
U
Diamètre tenon 2
Q314: Diamètre approximatif du
2ème tenon. Introduire de préférence une valeur trop
grande. Plage d'introduction 0 à 99999,9999
U
Haut. mes. tenon 2 dans axe TS
Q315 (en absolu):
Coordonnée du centre de la bille (=point de contact)
dans l'axe du palpeur sur lequel doit être effectuée la
mesure du tenon 2. Plage d'introduction -99999,9999
à 99999,9999
U
Distance d'approche
Q320 (en incrémental): Distance
supplémentaire entre le point de mesure et la bille du
palpeur. Q320 s'additionne à PM6140. Plage
d’introduction: 0 à 99999,9999, en alternative PREDEF
U
Hauteur de sécurité
Q260 (en absolu): Coordonnée
dans l'axe du palpeur excluant toute collision entre le
palpeur et la pièce (matériels de serrage). Plage
d’introduction: -99999,9999 à 99999,9999, en
alternative PREDEF
X
Y
Q271
Q269
Q268
Q270
Q313
Q314
X
Z
Q261
Q260
Q315
MP6140
+
Q320
