288 Cycles: Conversions de coordonnées
1
1
.8 F
A
CTEUR ECHELLE SPECIF
. DE L'AXE (cy
c
le 26)

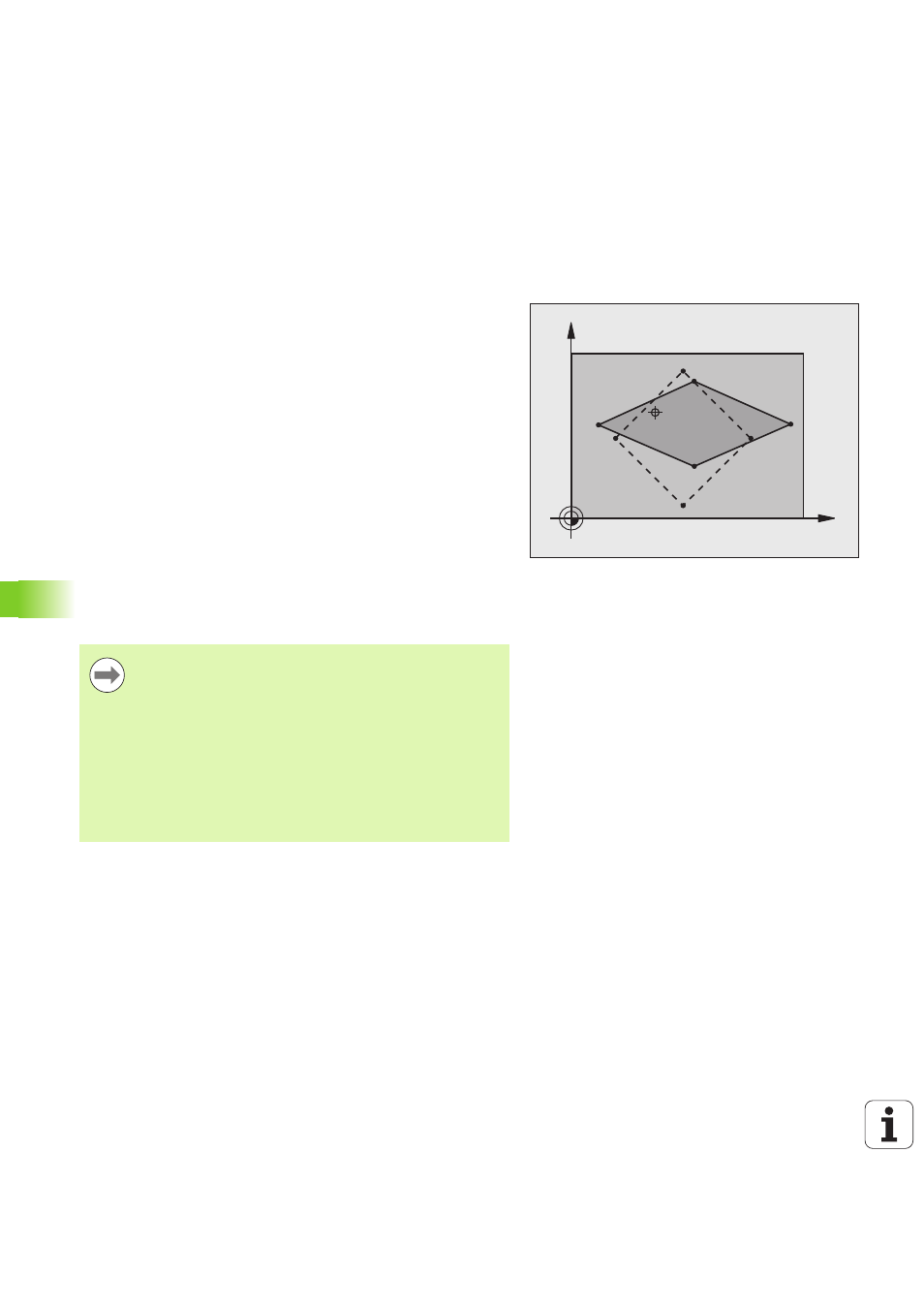

11.8 FACTEUR ECHELLE SPECIF. DE
L'AXE (cycle 26)
Effet
Avec le cycle 26, vous pouvez définir, axe par axe, des facteurs de
retrait ou d'agrandissement.
Le FACTEUR ECHELLE est actif dès qu'il a été défini dans le
programme. Il agit aussi en mode Positionnement avec introduction
manuelle! Le facteur échelle actif apparaît dans l'affichage d'état
supplémentaire.
Annulation
Reprogrammer le cycle FACTEUR ECHELLE avec le facteur 1 pour
l’axe concerné.
Attention lors de la programmation!
X
Y
CC
Vous ne devez ni agrandir, ni réduire les axes comportant
des trajectoires circulaires avec des facteurs de valeurs
différentes.
Pour chaque axe de coordonnée, vous pouvez introduire
un facteur échelle spécifique de l'axe qui lui soit propre.
Les coordonnées d’un centre peuvent être programmées
pour tous les facteurs échelle.
Le contour est agrandi à partir du centre ou réduit dans sa
direction, et donc pas toujours comme avec le cycle 11
FACT. ECHELLE, à partir du point zéro actuel ou vers lui.
