iTNC 530 HEIDENHAIN 369
15.8 POINT DE REFERENCE EXTERIE
UR COIN (cy
c
le 414, DIN/ISO: G414)
Attention lors de la programmation!
X
Y
X
Y
X
Y
X
Y
A B
C D
1 2
3
2 1
3
1 2
3
2 1
3
Avant de définir le cycle, vous devez avoir programmé un
appel d'outil pour définir l'axe du palpeur.
La TNC mesure toujours la première droite dans le sens de
l'axe secondaire du plan d'usinage.

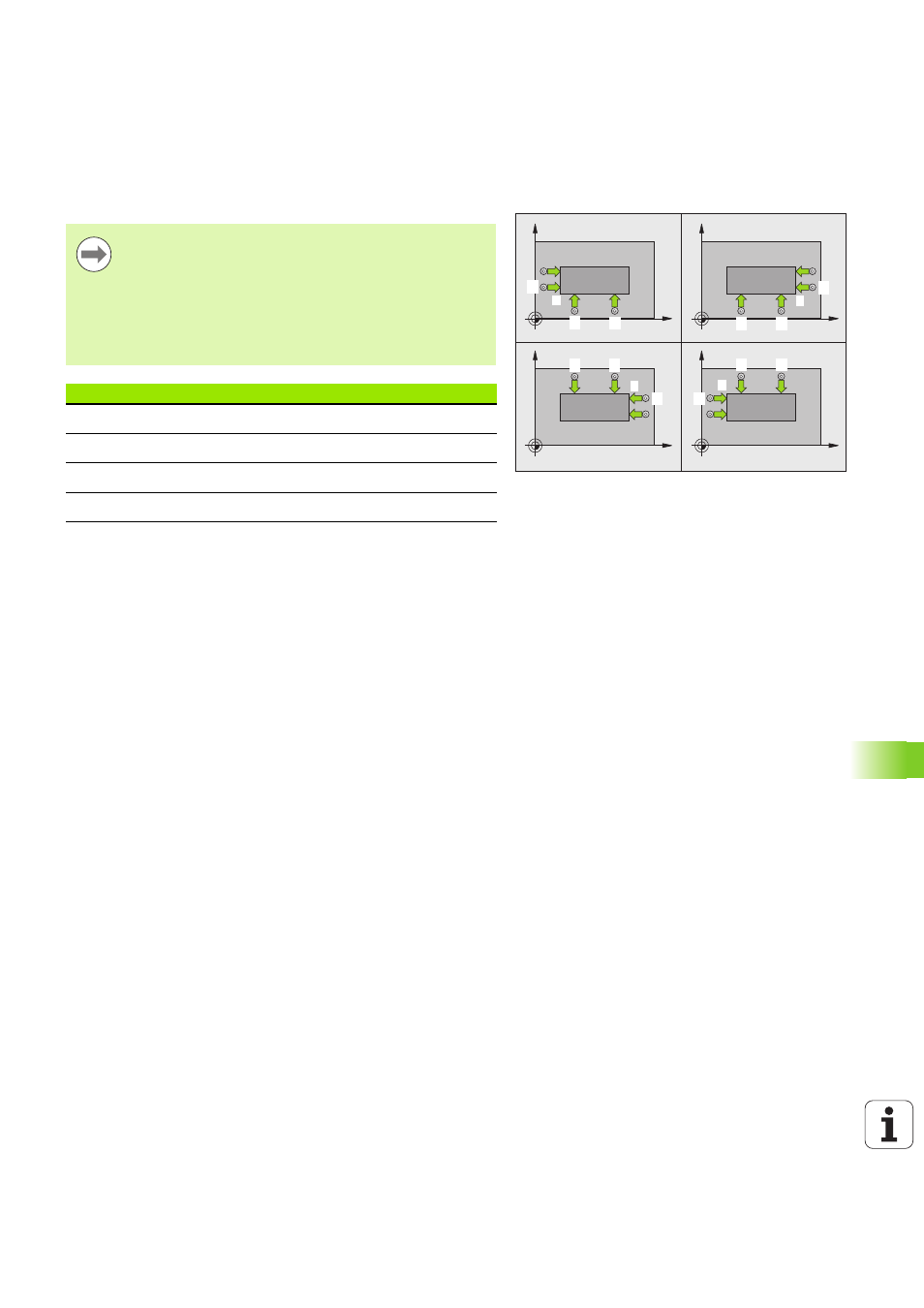

Par la position des points de mesure 1 et 3 , vous
définissez le coin sur lequel la TNC initialise le point de
référence (cf. fig. de droite, au centre et tableau ci-après).
Coin Coordonnée X Coordonnée Y
A Point 1 supérieur point 3 Point 1 inférieur point 3
B Point 1 inférieur point 3 Point 1 inférieur point 3
C Point 1 inférieur point 3 Point 1 supérieur point 3
D Point 1 supérieur point 3 Point 1 supérieur point 3
